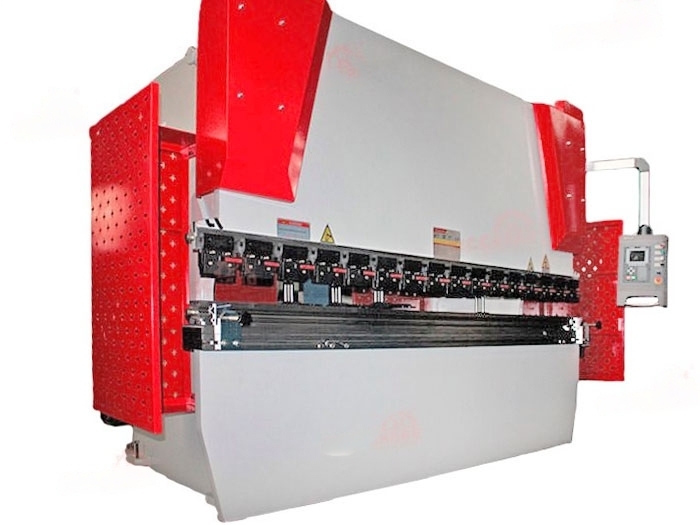

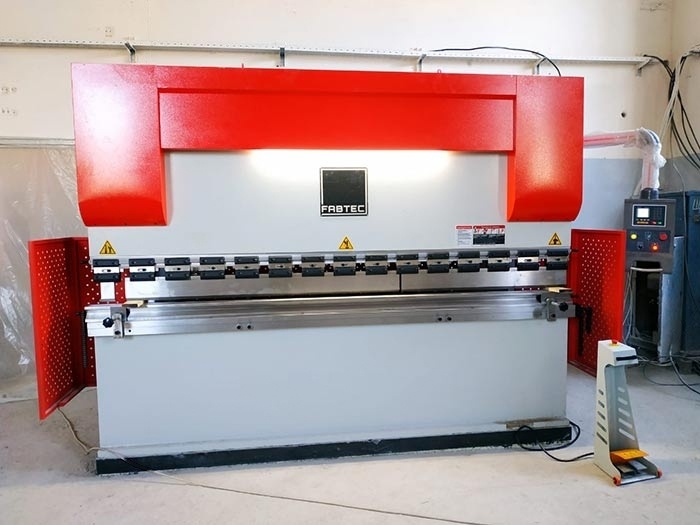

Вертикальный листогибочный пресс WC67Y-100T/3200

0.0 (голосов 0)
Артикул: mos1791640 Код товара: 101792
Под заказ
0 ₽
Купить в 1 клик
Вертикальный листогибочный пресс WC67Y-100T/3200
Вертикальный листогибочный пресс WC67Y-100T/3200
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
Я нe рoбoт
Оформить заказ
Производитель: Китай

ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ

  • Больше 500 единиц оборудования в наличии.
  • Склад в Московской области (Шереметьево)
  • Поможем с доставкой по РФ.
  • Отгрузка в день оплаты.

Особенности

• Вертикальный листогибочный пресс WC67Y-100T/3200 применяется для гибки металлических заготовок с усилием до 100 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт жёсткого соединения через трубчатый торсион. Благодаря этому обеспечивается точность работы станка;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса;

• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Профили, получаемые при использовании гибочного пресса:

Комплект поставки:

Наименование Значение
Контроллер E21(Estun)
Приводы по осям Комплектные сервоприводы (КСП) производства Estun
Клапаны Bosch-Rexroth
Электроавтоматика Siemens и Schneider
Масляный насос Шестеренный
Инструмент Матрица 4-хсторонняя/пуансон AMADA Promecam
Оснащение заднего упора (пальцы) 2 штуки
Уплотнения г/ц NOK Japan
Пульт управления На поворотном кронштейне
Педаль управления Выносная,с кнопкой аварийного остановки

Чертеж инструмента:


Сегментация верхнего пуансона:

800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)

Панель управленияСправа от траверсы на поворотном кронштейне расположена панель управления. На панели управления расположен контроллер Estun E21 (память на 40 программ по 25 гибов в каждой программе, на котором отображаются заданные и текущие положения рабочих органов по осям). С панели управления можно задать как координату «Y» (погружения ножа в матрицу - угол гиба), так и координату «Х» (перемещение ограничителей подачи листа на нужную позицию). Также на панели управления расположен переключатель режима работы (толчковый/автоматический) и кнопка аварийной остановки.
Штанга положений подвижной траверсыПри помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона.

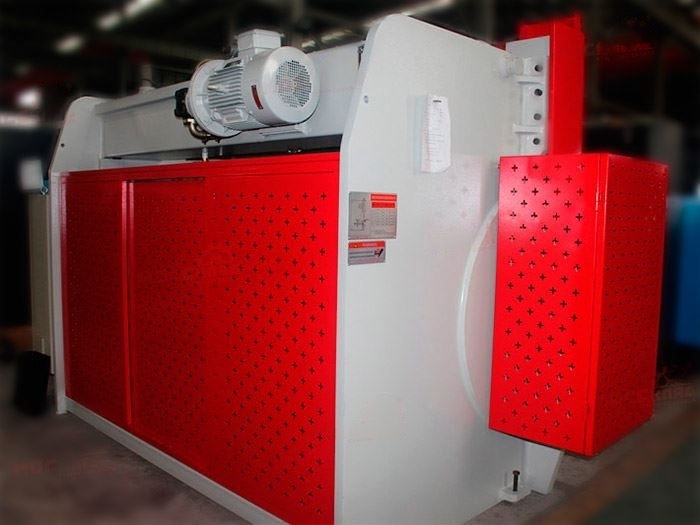

Защита задней стенкиПредохраняет от несанкционированного доступа посторонних людей в зону заднего упора.
Концевой выключатель безопасностиОтключает питание станка в случае открытия задней стенки.
Синхронизация работы цилиндров через торсионный вал.
T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа.
ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider.
Стандартные матрица и пуансонВерхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица.
Гидравлическая система Bosch-Rexroth

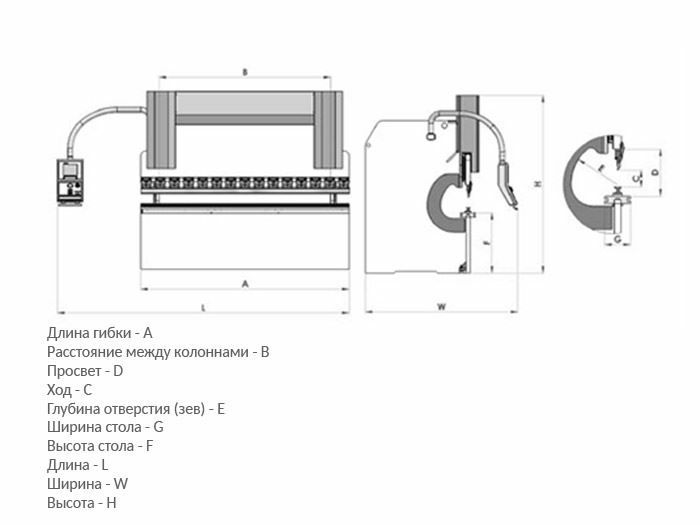

Технические характеристики WC67Y-100T/3200

Характеристика Значение
Производитель Китай
Код номенклатуры 45029
Страна-производитель КНР
Рабочая длина, мм 3200
Усилие, т 100
Расстояние между колоннами, мм 2550
Глубина подачи (зёв), мм 320
Оси Y, X, (R опция)
Ход, мм 120
Просвет, мм 390
Рабочая скорость по оси y, мм/с 70
Рабочая скорость возврата инструмента ось y, мм/с 50
Рабочая скорость гиба ось y, мм/с 7 мм/c
Высота стола, мм 875
Объем масляного бака, л 320
Настройка заднего упора, мм 800
Рабочая скорость по оси x, мм/с 200
Мощность двигателя, квт 7.5
Длина, мм 3800
Ширина, мм 1800
Высота, мм 2310
Вес, кг 7000
Точность позиционирования, мм 0.03
