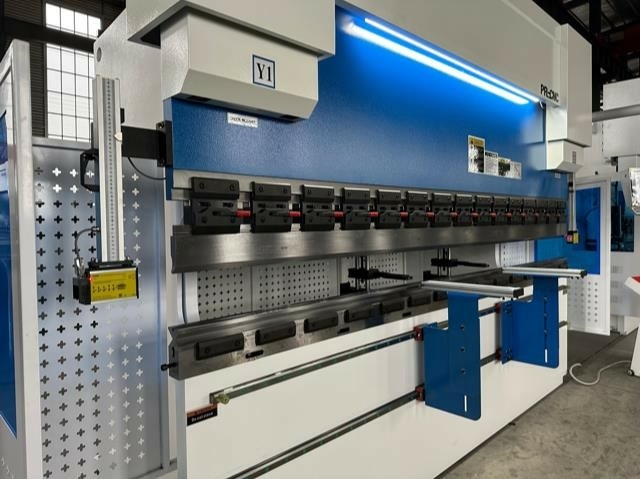

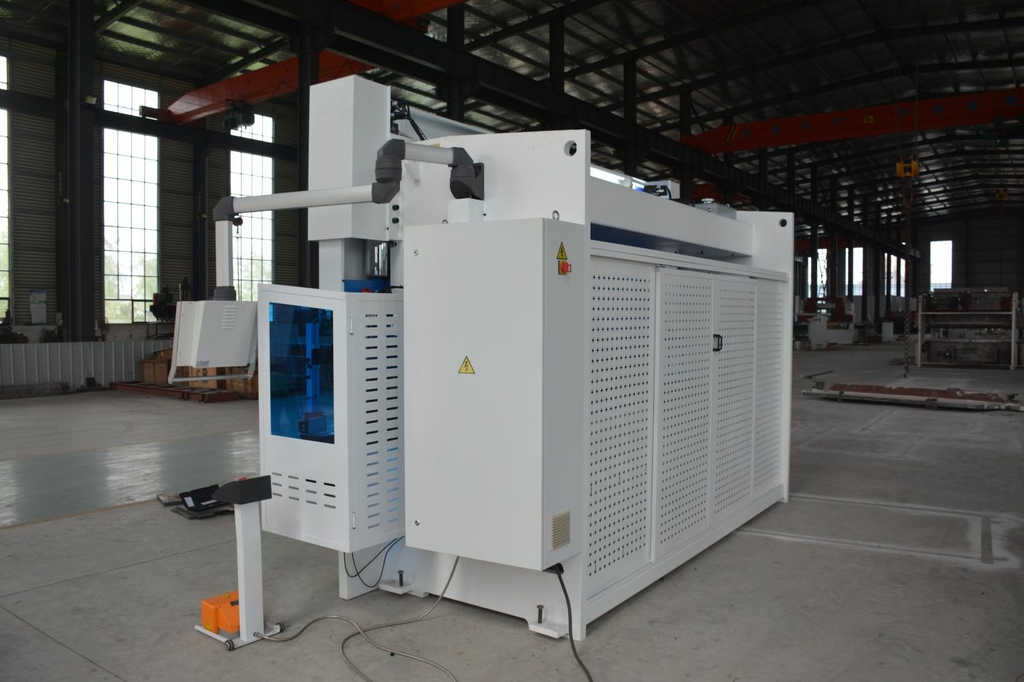

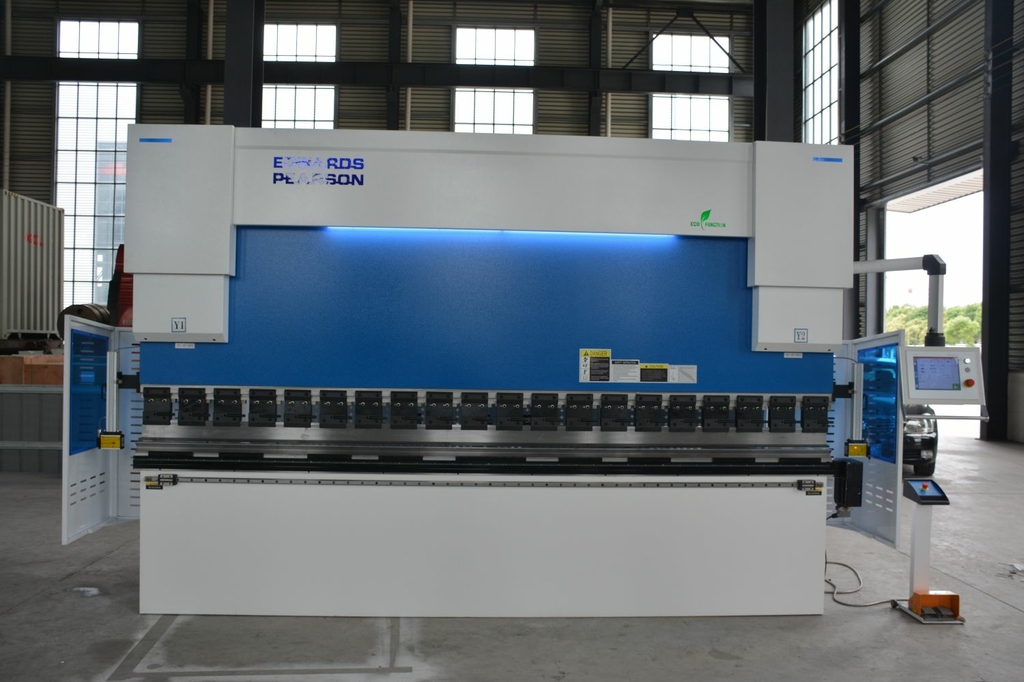

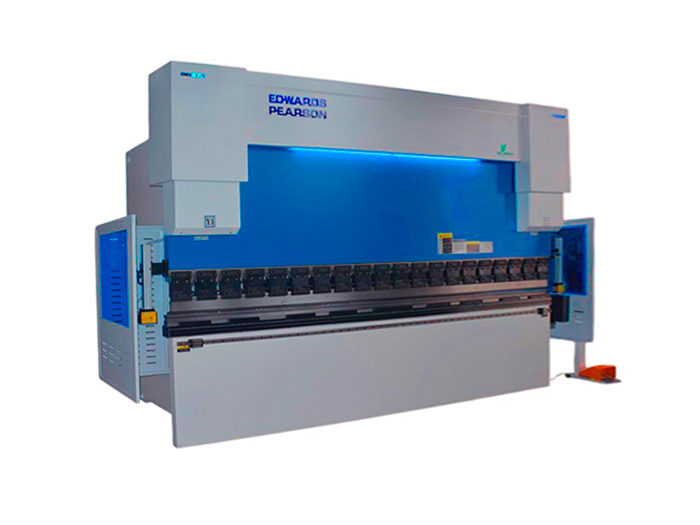

Вертикальный листогибочный пресс CNC-PBA 300х4100 с ЧПУ DELEM DA-66T

Особенности

• Вертикальный листогибочный пресс CNC-PBA 300х4100 применяется для гибки металлических заготовок с усилием до 300 тонн;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка с точностью позиционирования ползуна 0.01 мм;

• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы;

• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;

• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;

• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ DELEM DA-66T, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности;

• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;

• Рабочий стол снабжен моторизированной компенсацией прогиба. Пропорциональный клапан используется для управления цилиндром стола для выполнения движения при подъеме для завершения действия гидравлической компенсации;

• На станке установлена современная система защиты рабочей зоны. Система крепления инструмента AMADA-PROMECAM.

Технические характеристики CNC-PBA

Комплектация CNC-PBA

Преимущества чпу delem da-66t:

Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):

Пример инструмента для прессов с усилием 300 тонн (форма инструмента может меняться в зависимости от партии станков):

	Контроллер delem da-66t 17" цветной TFT-дисплей с разрешением 1280 × 1024 пикселя Полное сенсорное управление (IR-touch) Интерактивное программирование с визуализацией гибки в 2D и 3D Автоматический расчет последовательности гибки Графический 3D-симулятор процесса гибки База данных инструментов и материалов Автоматический выбор инструмента Программируемая скорость осей Импорт DXF-файлов (гибы в одной плоскости) Поддержка Profile-TL (автономное ПО) и Profile-T3D (для сложных деталей) Интегрированные функции помощи и диагностики Встроенный интернет-браузер Стандартная сеть Windows®, USB-порты, аварийный выключатель;
	T-образный паз на рабочем столе Служит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа;
	Электрошкаф Служит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider;
	Стандартные матрица и пуансон Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam; Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица;
	Моторизированная система бомбирования (прогиба) стола
	Задний упор с автоматическим перемещением Ось Х (600 мм, скорость 250мм/с и R 200 мм/с)
	Система крепления верхнего инструмента Быстросъемная
	Оптические линейки GIVI (Италия) Точность 0.01 мм
	Гидравлические клапаны hoerbirger (германия)
	Гидравлическая система bosch rexroth (германия)
	Маслянный насос sunny (сша)
	Уплотнители sunny (сша)
	Электрика schneider (германия)
	Швп hiwin (тайвань)
	Серво-моторы injvanc
	Лазерная система измерения угл (дополнительная опция) Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. С управлением от контроллера – совместимо только с контроллером E-300;
	Передние поддержки (гидравлические) с подъемом (дополнительная опция) Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.

• Ширина обработки, мм 4100
• ЧПУ DELEM DA-66T
• Модель CNC-PBA 300Х4100
• Type Вертикальный листогибочный пресс
