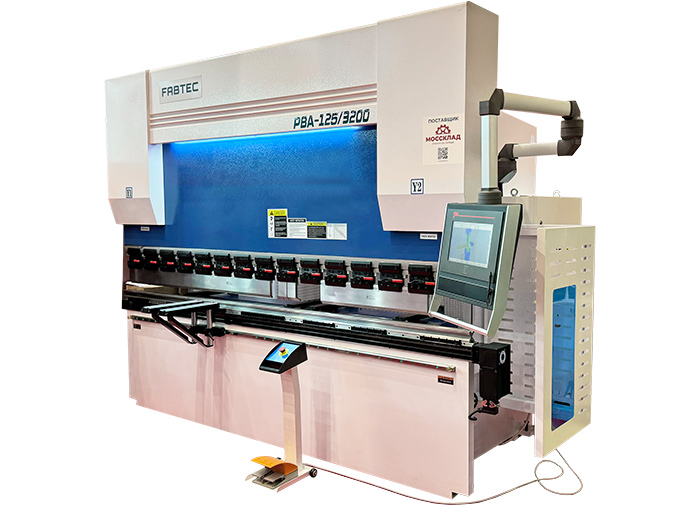

Вертикальный листогибочный пресс CNC-PBA 125х3200 с контроллером ESA630

Особенности

• Вертикальный листогибочный пресс CNC-PBA 125х3200 с контроллером ESA630 применяется для гибки металлических заготовок с усилием до 125 тонн и рабочей длиной до 3200 мм;

• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность позиционирования ползуна 0.01 мм;

• Рабочий стол снабжен моторизированной компенсацией прогиба (бомбирование). Пропорциональный клапан используется для управления цилиндром стола, для выполнения движения при подъеме и для завершения действия гидравлической компенсации. Установлена система крепления инструмента AMADA-PROMECAM;

• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka (с защитой от перегрузки)

• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Стандартная комплектация станка:

• Система управления: ЧПУ ESA 630 (на кронштейне)
• Гидравлическая система: REXORTH
• Вертикальные линейки: GIVI
• Электронные компоненты: SCHNEIDER
• Уплотнительные резинки (прокладки): производство США
• Гидравлический масляный насос: SUNNY производство США
• Главный мотор: SIEMENS
• Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
• Линейная направляющая с ШВП
• Сервомоторы INOVANCE
• Быстросъемные системы крепления верхнего инструмента
• Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
• Количество пальцевых блоков на заднем упоре – 3 шт.
• Передние опоры для подачи листа 2 шт.
• Защитное ограждение – боковое и заднее
• Переносная педаль с кнопкой экстренного отключения



Контроллер ESA 630 (сенсорный TFT экран 10 ") управление по осям 4 + 1, Y1+Y2+X+R + VХарактеристики системы ЧПУ:Достойная модель в своем классе по производительности, оснащена 10-дюймовым экраном. Графическое программирование высокого уровня с интуитивно понятным интерфейсом. Прямое управление любым типом сервоклапанов без необходимости использования внешних усилителей. Может управлять максимум четырьмя осями в любой комбинации, включая электрические тормоза и работу нескольких станков в тандемном исполнении.
