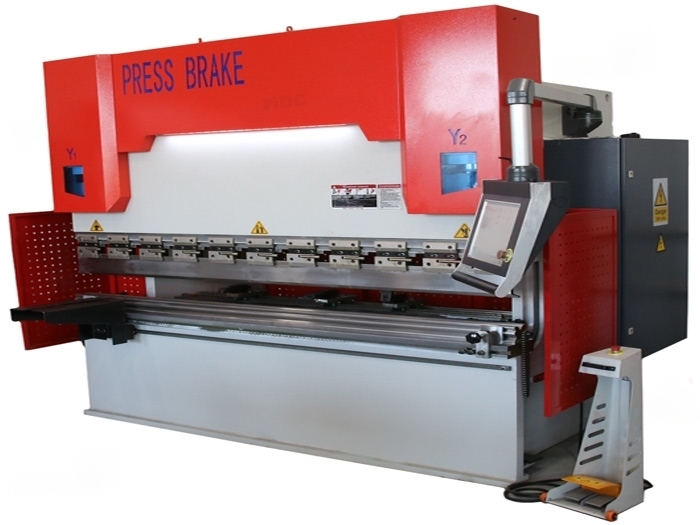

Вертикальный гибочный пресс WE67K-125T/3200 DA-E80T
Артикул: mos2626379 Код товара: 101589
Особенности
• Вертикальный гибочный пресс WE67K-125T/3200 DA-E80T применяется для гибки металлических заготовок с усилием до 125 тонн;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы. Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;
• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки.
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI ( Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка c точностью позиционирования ползуна 0.01 мм. Точность прямолинейности ±0.3 мм. Точность заднего упора ±0.05 мм. Точность угла гиба ±0.5 мм;
• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ E80T, которая имеет интуитивно понятный графический интерфейс. На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ, а также моторизированная система компенсации прогиба.
Рекомендации
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Комплект поставки:
| Наименование | Значение |
| Контроллер | DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R |
| Приводы по осям | Комплектные сервоприводы (КСП) производства Estun |
| Клапаны | Bosch-Rexroth |
| Гидравлическая система | Hoerbirger |
| Электроавтоматика | Siemens и Schneider |
| Электронно-оптические линейки положения ползуна | GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2) |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Система крепления | Быстросъемная |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Оснащение передними опорами на линейных направляющих | 2 штуки |
| Уплотнения г/ц | NOK Japan |
| Задний упор с автоматическим перемещением | Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с) |
| Защитное ограждение | Боковые + заднее |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная,с кнопкой аварийного остановки |
| Моторизированная система компенсации прогиба |
Чертеж инструмента:
Сегментация верхнего пуансона:
800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)
Контроллер DA-E80T
Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).
1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков, может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.
Профили, получаемые при использовании гибочного пресса:
Стандартный инструмент:
|
КонтроллерDA-E80T(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R | |
 |
T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. | |
 |
ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider | |
 |
Стандартные матрица и пуансонВерхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. | |
 |
Гидравлическая система бомбирования | |
 |
Задний упор с автоматическим перемещением.Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с) | |
 |
Система крепления верхнего инструмента(быстросъемная) | |
 |
Оптические линейкиGIVI(Италия)Точность 0,01 мм | |
 |
Гидравлические клапанаHoerbirger (Германия) | |
 |
Гидравлическая системаBosch Rexroth (Германия) | |
 |
Масляный насосSunny (Америка) | |
 |
УплотнителиValka (Япония) | |
 |
ЭлектрикаSchneider (Германия) | |
 |
ШВПHiwin (Тайвань) |
Технические характеристики WE67K-125T/3200 DA-E80T
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | 51470 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 125 |
| Расстояние между колоннами, мм | 2600 |
| Глубина подачи (зёв), мм | 320 |
| Оси | Y1,Y2,X,R |
| Ход, мм | 200 |
| Просвет, мм | 470 |
| Рабочая скорость по оси y, мм/с | 160 |
| Ход по оси х, мм | 600 |
| Рабочая скорость возврата инструмента ось y, мм/с | 120 |
| Рабочая скорость гиба ось y, мм/с | 8-10 мм/c |
| Высота стола, мм | 900 |
| Настройка заднего упора, мм | 600 |
| Рабочая скорость по оси x, мм/с | 500 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3800 |
| Ширина, мм | 1850 |
| Высота, мм | 2530 |
| Вес, кг | 9000 |
| Ширина стола, мм | 200 |
Комплектация WE67K-125T/3200 DA-E80T
Комплект поставки:
| Наименование | Значение |
| Контроллер | DA-E80T (сенсорный TFT экран 17") управление по осям 4,Y1+Y2+X+R |
| Приводы по осям | Комплектные сервоприводы (КСП) производства Estun |
| Клапаны | Bosch-Rexroth |
| Гидравлическая система | Hoerbirger |
| Электроавтоматика | Siemens и Schneider |
| Электронно-оптические линейки положения ползуна | GIVI (Италия) с точностью 0,0,1 мм (Ось Y1+Y2) |
| Масляный насос | Шестеренный |
| Инструмент | Матрица 4-сторонняя/пуансон AMADA Promecam |
| Система крепления | Быстросъемная |
| Оснащение заднего упора (пальцы) | 2 штуки |
| Оснащение передними опорами на линейных направляющих | 2 штуки |
| Уплотнения г/ц | NOK Japan |
| Задний упор с автоматическим перемещением | Ось Х (600 мм, скорость 500мм/с) и R (200мм, скорость 60 мм/с) |
| Защитное ограждение | Боковые + заднее |
| Пульт управления | На поворотном кронштейне |
| Педаль управления | Выносная,с кнопкой аварийного остановки |
| Моторизированная система компенсации прогиба |
Чертеж инструмента:
Сегментация верхнего пуансона:
800 мм + 800 мм + 765 мм + 835 мм сегментов. (100 + 10 + 15 + 20 + 40 + 50 + 200 + 300 + 100 всего 3200 мм)
Контроллер DA-E80T
Этот продукт использует двойную электрогидравлическую пропорциональную сервосистему и технологию управления сервоприводом (стандартная конфигурация - два сервопривода, которые могут быть увеличены в соответствии с потребностями пользователя).
1. Он использует высокопроизводительный промышленный компьютер и сенсорный экран высокой четкости для отображения интерфейса человек-машина. Интеллектуальные подсказки, обучение и использование в настоящее время, значительно снижающие сложность обучения операторов станков, с использованием графических методов и методов программирования таблиц данных, автоматического расчета. ЖК-экран высокой четкости с диагональю 1,17 ", сенсорным TFT, долгим сроком службы и низким энергопотреблением;
2. Очень легкий диалог – человек-машина, интеллектуальные подсказки для пользователя.
3. Программирование и управление графическим дисплеем -это просто ввод информации о заготовке и этапах обработки. Система автоматически рассчитывает задний датчик по оси Х и значение позиционирования оси R (автоматический вычет удлинения и т. Д.);
4. Самодиагностика переключателя, автоматическая диагностика состояния внешнего переключателя, сигнализация ошибки, подсказки.
5. Электрогидравлическое соотношение и управление серводвигателем, стабильная скорость движения, быстрая скорость реакции, высокая точность, значительно повышающая эффективность обработки;
6. Ось X, ось Y, связь оси R;
7. Односторонняя и двухсторонняя функция позиционирования.
8. Программирование двойной компенсации двойного угла Y1, Y2 удобно для обработки специальных заготовок для удовлетворения потребностей различных отраслей промышленности.
9. Функция высокоскоростного изгиба: при обработке многоступенчатых заготовок нет необходимости возвращаться в верхнюю мертвую точку во время процесса, поднимать верхнюю траверсу, выполнять следующий изгиб и возвращаться в верхнюю мертвую точку после завершения обработки заготовки, что значительно повышает эффективность производства.
10. Функция отключения памяти положения для защиты параметров, положений и программ на месте.
11. Функция многоступенчатого программирования, может реализовывать многоступенчатую автоматическую работу, полную многоступенчатую обработку деталей за один раз, повысить эффективность производства.
12. Функция хранения информации для нескольких станков, может обмениваться данными обработки через USB диск на несколько станков.
13. Функция компенсации угла (когда фактический угол не соответствует установленному углу, просто введите фактический угол для автоматической компенсации).
14. Может установить функцию автоматического возврата контрольной точки при запуске.
15. Удаленное обновление и помощь - система ЧПУ может быть обновлена удаленно, чтобы облегчить обновление системы и техническое обслуживание.
Профили, получаемые при использовании гибочного пресса:
Стандартный инструмент:
|
КонтроллерDA-E80T(сенсорный TFT экран 17 ") управление по осям 4, Y1+Y2+X+R | |
|
T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа. | |
|
ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider | |
|
Стандартные матрица и пуансонВерхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица. | |
|
Гидравлическая система бомбирования | |
|
Задний упор с автоматическим перемещением.Ось Х (600 мм, скорость 500 мм/с) и R (200 мм, скорость 60 мм/с) | |
|
Система крепления верхнего инструмента(быстросъемная) | |
|
Оптические линейкиGIVI(Италия)Точность 0,01 мм | |
|
Гидравлические клапанаHoerbirger (Германия) | |
|
Гидравлическая системаBosch Rexroth (Германия) | |
|
Масляный насосSunny (Америка) | |
|
УплотнителиValka (Япония) | |
|
ЭлектрикаSchneider (Германия) | |
|
ШВПHiwin (Тайвань) |
