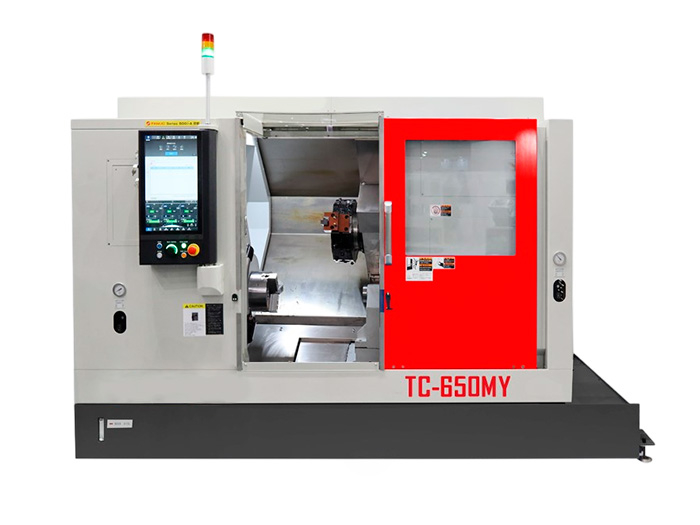

Токарный станок TC-650MY/1000 с наклонной станиной
(голосов 0)
Артикул: mostc650my1000 Код товара: 101633
Под заказ
Особенности
• TC‑650MY/1000 — высокоточный токарно-фрезерный станок с числовым программным управлением, ориентированный на обработку деталей средней длины с элементами сверления и фрезерования. Максимальная длина обработки составляет 1000 мм при диаметре прутка до 76 мм;
• Модель оснащена интегрированной станиной с наклоном 30°, роликовыми направляющими и мощным шпинделем на 15 кВт;
• Прямой привод позволяет исключить потери на передаче и свести к минимуму тепловое расширение при длительной работе. Жёсткая конструкция обеспечивает отличную виброустойчивость и точность даже при интенсивных нагрузках;

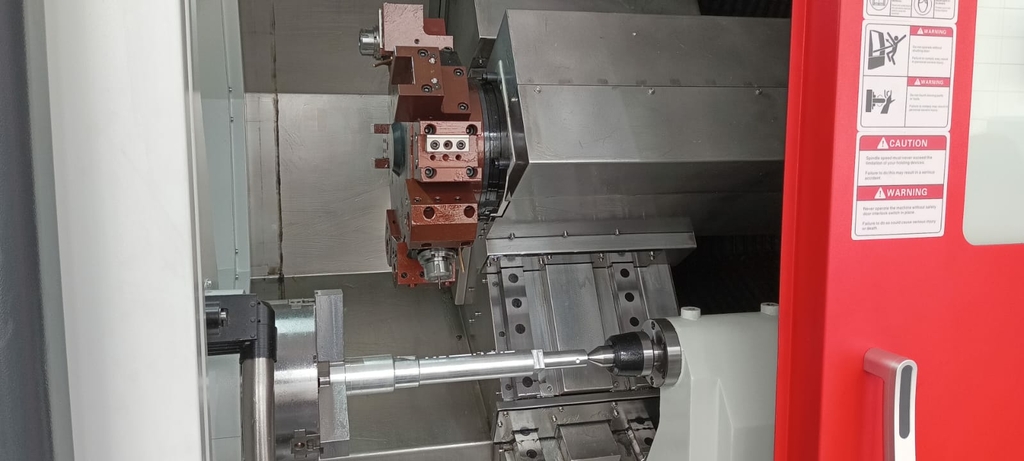

• Станок укомплектован револьверной головкой на 12 позиций (BMT55) с приводным инструментом, а также осью Y с ходом ± 50 мм, что даёт возможность выполнять фрезерные операции, эксцентричное сверление и нарезание резьб в одной установке;

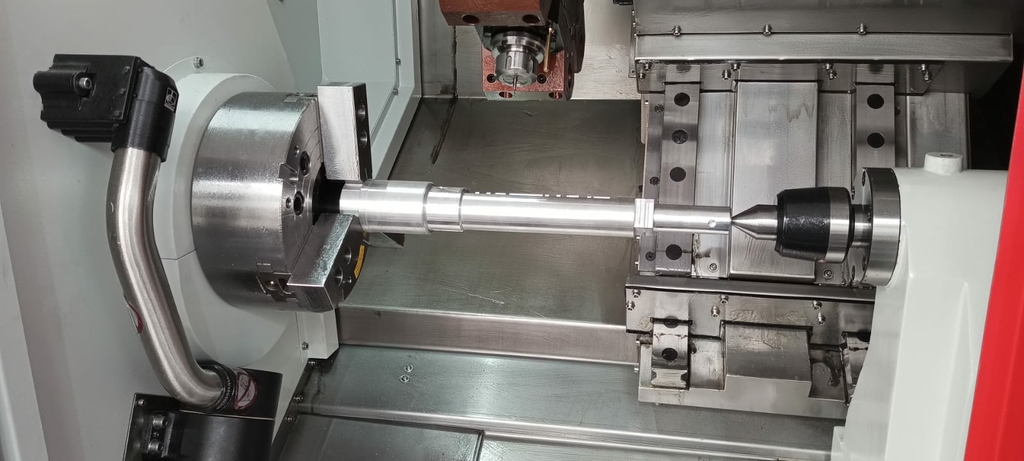

• Наличие задней бабки (MК 5) с ходом 850 мм позволяет обрабатывать валовые заготовки с высоким качеством удержания. Благодаря системе быстрого перемещения по всем осям (до 30 м/мин), достигается высокая производительность в серийных и мелкосерийных партиях.
Рекомендации
• Токарный станок TC-650MY/1000 с наклонной станиной применяется в машиностроении, производстве автокомпонентов, арматуры, оснастки и других деталях средней длины с высокой степенью сложности.
Стандартная комплектация:
- Система ЧПУ Fanuc Oi-TF (type 3) с цветным LCD монитором 104" (Япония)
- Интерфейсы: USB Ethernet RJ-45 CF
- Выносной пульт управления MPG
- Чугунная наклонная станина (30°)
- Все привода и сервомоторы подач Fanuc (Япония)
- Двигатель шпинделя мощностью 15 кВт
- Роликовые линейные направляющие по осям X Y Z
- Шпиндель А2-8 (отверстие Ø 86 мм пруток Ø 76 мм) 4000 об/мин
- Ось «С» шпинделя с блокировкой дисковым тормозом индексация 000.1°
- Гидравлический 3-кулачковый патрон 250 мм (10") с комплектом сырых кулачков
- Гидроцилиндр зажима/разжима патрона
- Педаль зажима/разжима патрона
- Управляема ось У (+/- 50 мм)
- Силовая 12-позиционная ревголовка ВМТ-55 (Тайвань) с приводным инструментом под цанговые патроны ER32
- Прямой приводной блок (0°) ВМТ-55 – 1 шт.
- Угловой приводной блок (90") ВМТ-55 – 1 шт.
- Держатели стандартных инструментов:
- Держатель расточного инструмента Ø 40 мм – 3 шт.
- Держатель инструмента наружного точения 25 х 25 мм – 3 шт.
- Держатель отрезного резца 25 х 25 мм – 1 шт.
- Устройство для автоматической наладки инструмента RENISHAW HPMA (Англия)
- Программируемая гидравлическая задняя бабка на роликовых направляющих
- Автоматическая система смазки
- Телескопическая защита направляющих
- Система подачи СОЖ
- Светодиодное освещение рабочей зоны
- Кондиционер электрошкафа
- Кабинетная защита
- Электрокомпоненты производства Siemens (Германия)
- Трансформатор 15 кВА
- Комплект установочных болтов и опор
- Комплект инструментов для обслуживания станка
- Проведение пуско-наладочных работ сервисными инженерами «АММЕТА»
- Инструктаж операторов и наладчиков (проводится в период проведения ПНР)
- Комплект технической документации на русском языке:
- Руководство по эксплуатации станка
- Руководство оператора станка
- Паспорт станка
- Документация на систему ЧПУ
Дополнительная комплектация:
- Барфидер LNS DH65 (05-65 мм) длина прутков 1200 мм
- Барфидер LNS DH65 (05-65 мм) длина прутков 1500 мм
- Дополнительный не приводной держатель инструмента ВМТ-55 (для осевой торцевой или наружной обработки)
- Держатель приводного инструмента ВМТ-55 ER32 (0°)
- Держатель приводного инструмента ВМТ-55 ER32 (90°)
Технические характеристики TC-650MY/1000
| Характеристика | Значение |
|---|---|
| Производитель | Китай |
| Код номенклатуры | КА-00076666 |
| Страна-производитель | КНР |
| Тип | С наклонной станиной |
| Угол наклона станины, ° | 30 |
| Токарный патрон, мм | 250 (10") |
| Тип направляющих | Роликовые линейные |
| Система чпу | Syntec |
| Опциональные системы чпу | Fanuc |
| Максимальная длина заготовки, мм | 1000 |
| Максимальный диаметр заготовки, мм | 400 |
| Диаметр обработки над станиной, мм | 650 |
| Максимальный диаметр обрабатываемого прутка, мм | 76 |
| Проходное отверстие шпинделя, мм | 86 |
| Конус шпинделя | A2-8 |
| Частота вращения шпинделя, об/мин | 50 – 4000 |
| Ход по оси х, мм | 200 |
| Ход по оси y, мм | ± 50 |
| Ход по оси z, мм | 1000 |
| Ширина направляющей, x ось, мм | 45 |
| Ширина направляющей, y ось, мм | 45 |
| Скорость быстрого хода по оси х, мм/мин | 30000 |
| Скорость быстрого хода по оси z, мм/мин | 30000 |
| Точность позиционирования, мм | 0.008 |
| Повторяемость, мм | 0.003 |
| Количество инструмента, шт | 12 |
| Максимальный размер державки резца, мм | 25 х 25 / Ф40 / ER32 |
| Тип держателя инструмента | BMT55 |
| Конус пиноли задней бабки | МК 5 |
| Ход задней бабки, мм | 550 |
| Мощность двигателя, квт | 15 |
| Длина, мм | 3900 |
| Ширина, мм | 1950 |
| Высота, мм | 2050 |
| Вес, кг | 5900 |
Комплектация TC-650MY/1000
Стандартная комплектация:
- Система ЧПУ Fanuc Oi-TF (type 3) с цветным LCD монитором 104" (Япония)
- Интерфейсы: USB Ethernet RJ-45 CF
- Выносной пульт управления MPG
- Чугунная наклонная станина (30°)
- Все привода и сервомоторы подач Fanuc (Япония)
- Двигатель шпинделя мощностью 15 кВт
- Роликовые линейные направляющие по осям X Y Z
- Шпиндель А2-8 (отверстие Ø 86 мм пруток Ø 76 мм) 4000 об/мин
- Ось «С» шпинделя с блокировкой дисковым тормозом индексация 000.1°
- Гидравлический 3-кулачковый патрон 250 мм (10") с комплектом сырых кулачков
- Гидроцилиндр зажима/разжима патрона
- Педаль зажима/разжима патрона
- Управляема ось У (+/- 50 мм)
- Силовая 12-позиционная ревголовка ВМТ-55 (Тайвань) с приводным инструментом под цанговые патроны ER32
- Прямой приводной блок (0°) ВМТ-55 – 1 шт.
- Угловой приводной блок (90") ВМТ-55 – 1 шт.
- Держатели стандартных инструментов:
- Держатель расточного инструмента Ø 40 мм – 3 шт.
- Держатель инструмента наружного точения 25 х 25 мм – 3 шт.
- Держатель отрезного резца 25 х 25 мм – 1 шт.
- Устройство для автоматической наладки инструмента RENISHAW HPMA (Англия)
- Программируемая гидравлическая задняя бабка на роликовых направляющих
- Автоматическая система смазки
- Телескопическая защита направляющих
- Система подачи СОЖ
- Светодиодное освещение рабочей зоны
- Кондиционер электрошкафа
- Кабинетная защита
- Электрокомпоненты производства Siemens (Германия)
- Трансформатор 15 кВА
- Комплект установочных болтов и опор
- Комплект инструментов для обслуживания станка
- Проведение пуско-наладочных работ сервисными инженерами «АММЕТА»
- Инструктаж операторов и наладчиков (проводится в период проведения ПНР)
- Комплект технической документации на русском языке:
- Руководство по эксплуатации станка
- Руководство оператора станка
- Паспорт станка
- Документация на систему ЧПУ
Дополнительная комплектация:
- Барфидер LNS DH65 (05-65 мм) длина прутков 1200 мм
- Барфидер LNS DH65 (05-65 мм) длина прутков 1500 мм
- Дополнительный не приводной держатель инструмента ВМТ-55 (для осевой торцевой или наружной обработки)
- Держатель приводного инструмента ВМТ-55 ER32 (0°)
- Держатель приводного инструмента ВМТ-55 ER32 (90°)
