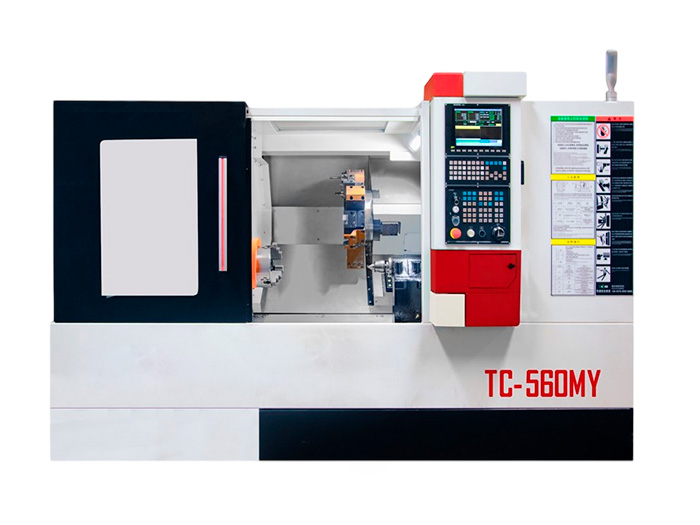

Токарный станок TC-560MY/800 с наклонной станиной

Особенности

• TC‑560MY/800 — высокоточный токарно-фрезерный центр с наклонной станиной, предназначенный для обработки габаритных валов и деталей сложной формы. Интегрированная конструкция под углом 35° со ступенчатыми роликовыми направляющими обеспечивает высокую жёсткость, снижает вибрации и повышает стабильность при глубоком резе и интенсивной многоосевой обработке;

• Главный шпиндель с прямым приводом от встроенного электромотора исключает потери на передаче и минимизирует тепловые деформации. Станок обрабатывает заготовки диаметром до 300 мм и длиной до 800 мм, через патрон подаётся пруток Ø74 мм. Посадка шпинделя — A2‑8, патрон — 10", частота вращения — до 4000 об/мин;

• TC‑560MY/800 оснащён силовой револьверной головкой на 12 позиций (BMT55) и программируемой Y-осью с ходом ±50 мм. Система торцевой шкалы с 3-точечной муфтой обеспечивает высокоточную фиксацию и позиционирование инструмента при фрезеровании, сверлении и сложной токарной обработке;

• Удлинённый рабочий ход по оси Z (800 мм) и усиленная сервопрограммируемая задняя бабка с конической пинолью MT5 и ходом 800 мм позволяют надёжно обрабатывать длинномерные валы и детали, требующие устойчивой осевой поддержки. Электрошпиндель и гидравлический проходной патрон обеспечивают высокую производительность без потери точности.

Рекомендации

• Подходит для обработки длинных валов, роторов, шкивов, трубных заготовок, а также деталей с осевой и радиальной симметрией;

• Подходит для авиа-, авто- и энергетического машиностроения, а также для производства компонентов в нефтегазовой отрасли, где требуется стабильность и точность при работе с крупными и сложными заготовками;

• TC‑560MY/800 — надёжное решение для предприятий, стремящихся к интеграции токарно-фрезерных операций в один технологический цикл, снижению перенастроек и оптимизации производственного времени.

Технические характеристики TC-560MY/800
