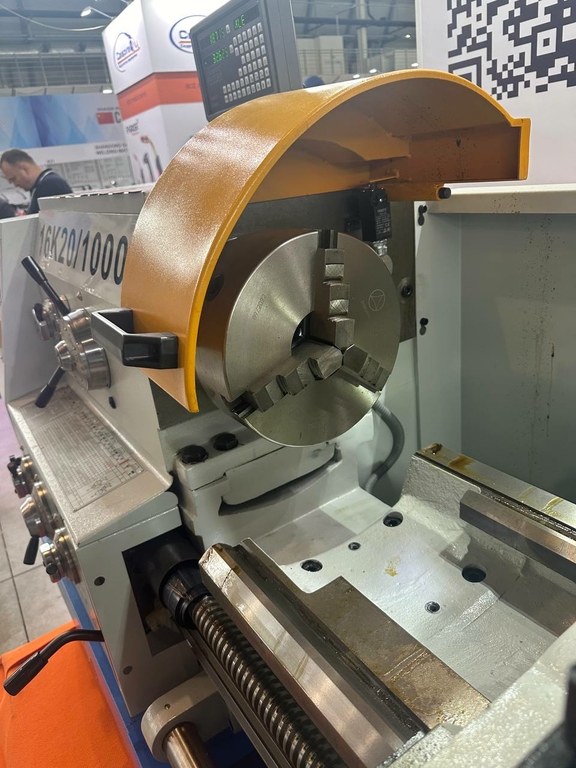

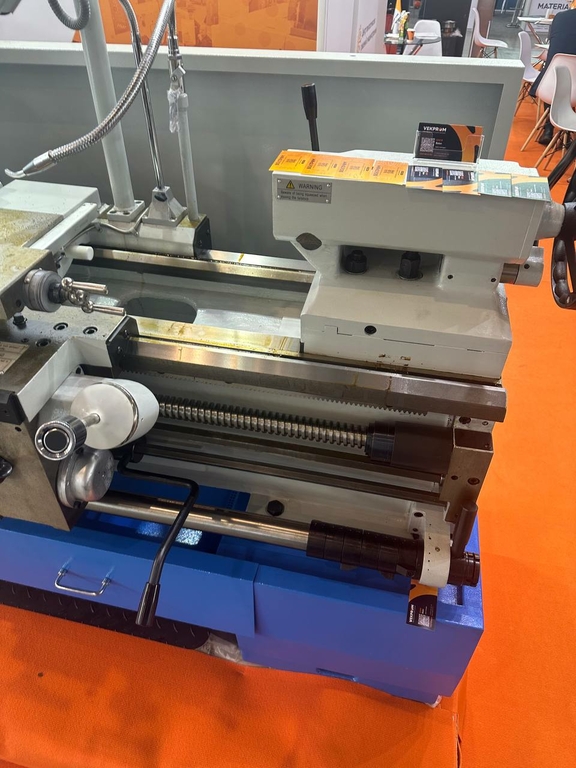

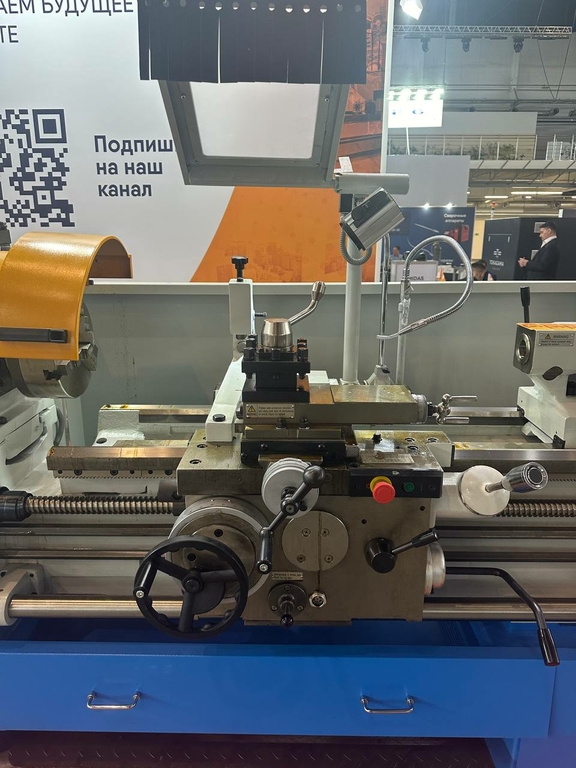

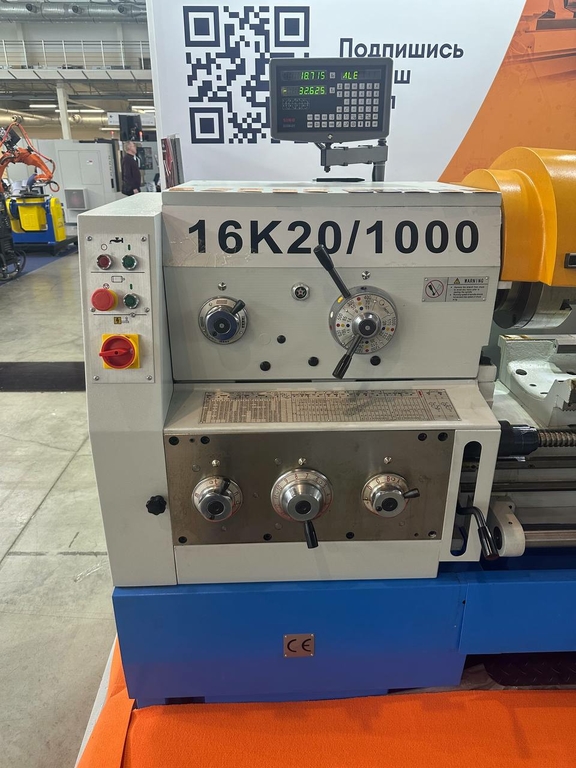

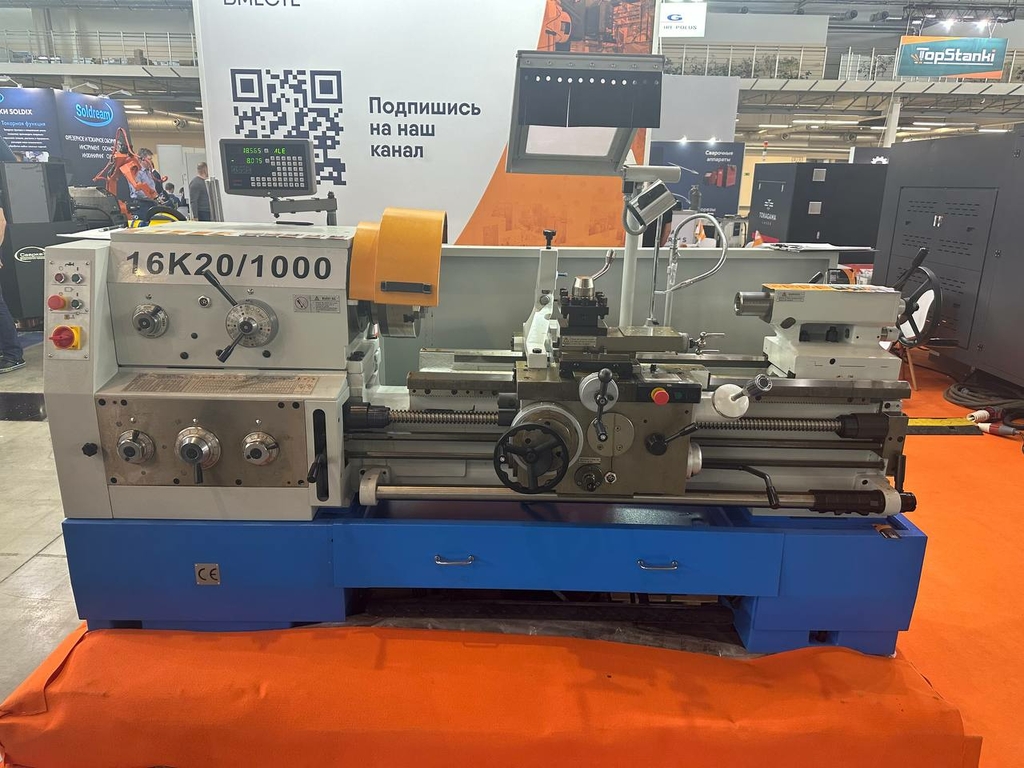

Токарно-винторезный станок 16К20/1000
(голосов 4)
Артикул: VEK16К20/1000 Код товара: 97530
На складе: 1 шт.
Токарно-винторезные станки 16К20 широко применяются в различных отраслях промышленности для выполнения разнообразных операций по обработке различных материалов. Они используются для:
- обтачивания и растачивания цилиндрических и конических поверхностей,
- нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб,
- сверления, зенкерования и развертывания.
Благодаря мощной конструкции литой станины с закаленными, упрочненными и отшлифованными направляющими, станок обеспечивает стабильную работу. Повышенная жесткость шпиндельного узла и конструкции в целом позволяет использовать полную мощность привода, сохраняя высокую точность позиционирования.
Особенности станков серии 16К20
- Высокоточные, закаленные и упрочненные направляющие станины, обеспечивающие длительный срок службы.
- Закаленный шпиндель, выполненный из легированной высокопрочной стали для повышения износостойкости.
- Закаленные и шлифованные зубчатые колеса и шестерни для надежности и долговечности.
- Регулируемая муфта перегрузки ходового винта для защиты оборудования при перегрузке.
- Возможность настройки шага нарезаемых метрических и дюймовых резьб без смены шестерен — легко регулируется рукояткой на панели управления.
- Минимальная скорость вращения шпинделя составляет 9 об/мин, что удобно для обработки сложных деталей.
- Поперечное смещение задней бабки на ±15 мм для удобного точения длинных конусов.
- Система подачи СОЖ (системы охлаждающей жидкости) в зону резания и галогеновый светильник для комфортной работы оператора.
- Тормоз шпинделя для повышения безопасности и удобства работы.
- Цельнолитая тумба под станок для устойчивости и гашения вибраций.
Технические характеристики
| Мах диаметр обработки над станиной | Ø400 мм |
| Мах диаметр обработки над суппортом | Ø200 мм |
| Мах диаметр обработки над выемкой в станине | Ø630 мм |
| Эффективная длина выемки | 230 мм |
| Мах длина обрабатываемой заготовки | 1000 мм |
| Шпиндель со сквозным осевым отверстием | Ø52 мм |
| Конус отверстия в шпинделе | КМ6 |
| Передний конец шпинделя | 1:20 ф90 |
| Скорость вращения шпинделя | 24 ступени, 9-1600 |
| Количество и диапазон продольных подач | |
| Стандартные | 0.063-2.52/65 мм/об |
| Уменьшенные | 0.028-0.056/13 мм/об |
| Увеличенные | 2.86-6.43/15 мм/об |
| Количество и диапазон поперечных подач | |
| Стандартные | 0.027-1.07/65 мм/об |
| Уменьшенные | 0.012-0.026/13 мм/об |
| Увеличенные | 1.21-2.73/15 мм/об |
| Количество и диапазон нарезания резьбы | |
| Метрическая резьба | 0.5-224/48 |
| Дюймовая резьба | 72-1/8 tpi/46 |
| Модульная резьба | 0.5-112/42 |
| Питчевая резьба | 56-1/4 DP/45 |
| Продольное ускоренное перемещение | 4.5 м/мин |
| Поперечное ускоренное перемещение | 1.9 м/мин |
| Сечение резца | 25х25 мм |
| Мах ход резцовой салазки | 145 мм |
| Мах ход поперечной каретки | 320 мм |
| Диаметр пиноли задней бабки | Ø75 мм |
| Конус пиноли задней бабки | КМ5 |
| Мах ход пиноли задней бабки | 150 мм |
| Поперечное перемещение задней бабки | ±15 мм |
| Тип насоса для охлаждающей жидкости, мощность и поток | 50 л/мин |
| Мощность главного двигателя | 7,5 кВт |
| Масса нетто станка | |
| РМЦ 1000 | 2050 кг |
| РМЦ 1500 | 2250 кг |
| РМЦ 2000 | 2450 кг |
| РМЦ 3000 | 2850 кг |
| Габариты станка | |
| РМЦ 1000 | 2632х975х1270 мм |
| РМЦ 1500 | 3132х975х1270 мм |
| РМЦ 2000 | 3632х975х1270 мм |
| РМЦ 3000 | 4632х975х1270 мм |
| Мощность | 7,5 кВт |
| РЦМ | 750; 1000; 1500; 2000; 3000 мм |
| ⌀ обработки над станиной | 400 мм |
| ⌀ обработки в шпинделе | 52 мм |
|
Производитель
|
GLY |
|
Артикул
|
16К20 |
|
Мощность, кВт
|
7.5 |
|
РМЦ, мм
|
3000 |
|
Макс. диаметр обработки над станиной, мм
|
400 |
|
Диаметр обработки над суппортом, мм
|
200 |
|
Диаметр обработки над выемкой станины, мм
|
630 |
|
Длина выемки в станине, мм
|
230 |
|
Макс. длина обрабатываемой детали, мм
|
3000 |
|
Диаметр сквозного отверстия в шпинделе, мм
|
52 |
|
Конус шпинделя
|
КМ6 |
|
Продольная подача, мм/об
|
0.063-2.52 |
|
Количество продольных подач
|
65 |
|
Диапазон поперечной подачи, мм/об
|
0.027-1.07 |
|
Количество поперечных подач
|
65 |
|
Пределы шага нарезаемых метрических резьб, мм/об
|
0.5-224 |
|
Количество шагов метрических резьб
|
48 |
|
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм
|
72-1/8 |
|
Количество шагов дюймовых резьб
|
46 |
|
Пределы шага нарезаемых модульных резьб
|
0.5-112 |
|
Количество шагов (модульные резьбы)
|
42 |
|
Диапазон питчевой резьбы, DP
|
56-1/4 |
|
Количество питчевых резьб
|
45 |
|
Ход верхней каретки суппорта, мм
|
145 |
|
Ход поперечной каретки суппорта, мм
|
320 |
|
Перемещение пиноли задней бабки, мм
|
150 |
|
Диаметр пиноли задней бабки, мм
|
75 |
|
Количество скоростей
|
24 |
|
Мин. частота вращения шпинделя, об/мин
|
9 |
|
Макс. частота вращения шпинделя, об/мин
|
1600 |
|
Макс. высота, ширина резца, мм
|
25х25 |
|
Внутренний конус пиноли задней бабки
|
КМ5 |
|
Шаг, H·м
|
Нм |
|
Скорость подачи по оси X, мм/мин
|
4500 |
|
Скорость подачи по оси Z, мм/мин
|
1900 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- Устройство цифровой индикации на 2 оси SINO DRO
- 3-х кулачковый патрон Ø320 мм;
- 4-х кулачковый патрон Ø400 мм;
- Планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Упорный задний центр МТ5;
- Центральный переходной конус МТ№ 6/5;
- Система подачи СОЖ в зону резания;
- Регулируемый позиционный упор по оси Z;
- Галогеновый станочный светильник;
- 4-х позиционный резцедержатель;
- Защитное ограждение патрона;
- Защитное ограждение от разбрызгивания жидкости;
- Ножной тормоз шпинделя;
- Шприц для смазки;
- Приводные ремни;
- Руководство по эксплуатации.
