Вертикально-сверлильный станок Т-40

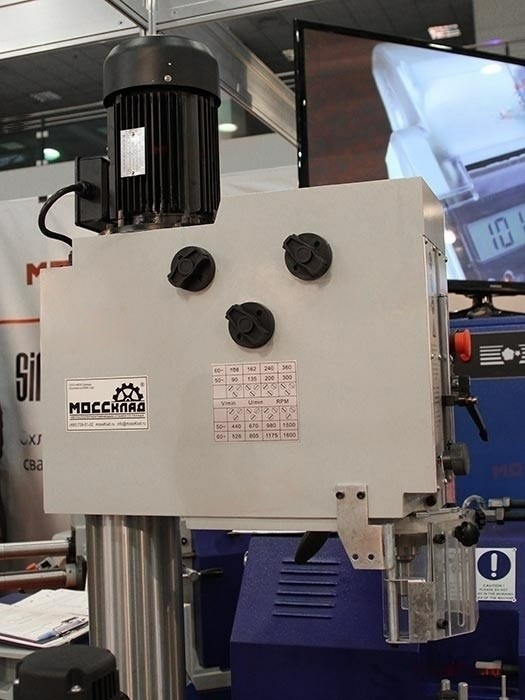

• Сверлильный станок T-40 предназначен для сверления (глухих и сквозных цилиндрических и конических отверстий), рассверливания, зенкерования, снятия фасок, развертывания, растачивания. Передача крутящего момента на шпиндель осуществляется посредством шестереночного редуктора. Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. Таблица соответствия положения ручек и скоростей вращения шпинделя расположена на боковой части сверлильной головки;

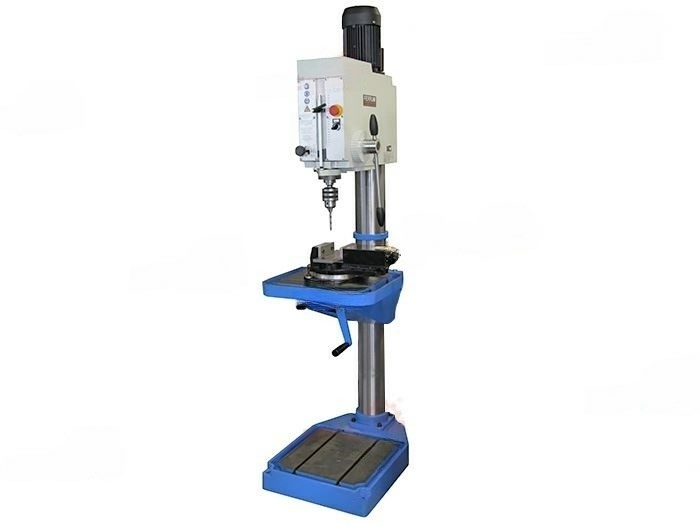

• Станок представляет собой массивную жесткую конструкцию, состоящую из сверлильной головки с панелью управления, толстостенной колонны большого диаметра, стола с продольными Т-образными пазами, литого основания и зубчатого механизма перемещения стола;

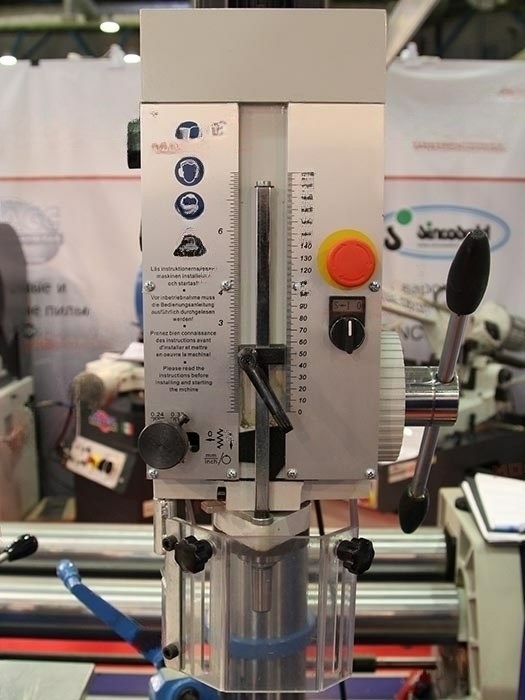

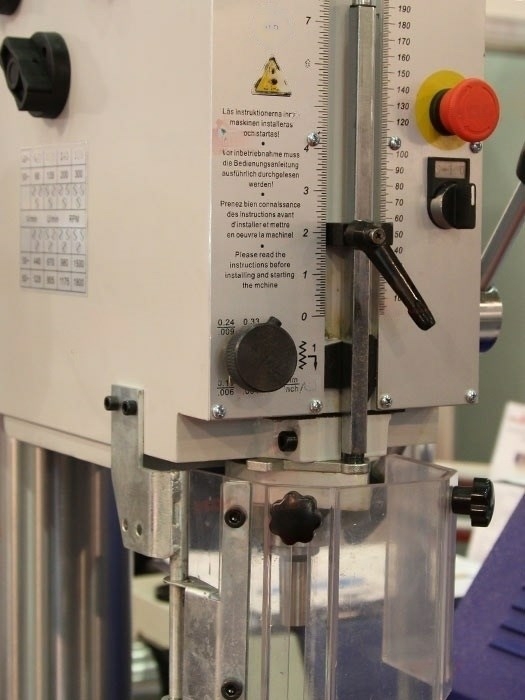

• На панели управления расположен механический ограничитель глубины сверления, кнопки пуска и аварийной остановки, а также переключатель на автоматическую микроподачу с регулятором скорости. После достижения выставленной глубины сверления происходит автоматический возврат пиноли в исходное положение;

• Закаленный шлифованный шпиндель установлен на высокоточные подшипники и укрыт защитным щитком;

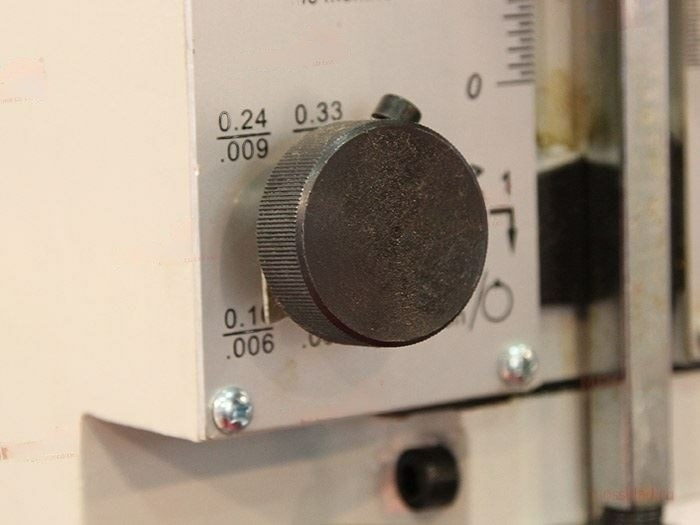

• Скорость автоподачи 0.10-0.16-0.24-0.33 мм/об.

Рекомендации

• Вертикально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.

Преимущества сверлильного станка T-40 Китай

	Переключение скоростей осуществляется посредством поворота ручек на сверлильной головке. таблица соответствия положения ручек и скоростей вращения шпинделя расположена на боковой части сверлильной головки. на панели управления расположен механический ограничитель глубины сверления, кнопки пуска и аварийного останова, а также переключатель на автоматическую микроподачу с регулятором скорости. после достижения выставленной глубины сверления происходит автоматический возврат пиноли в исходное положение.

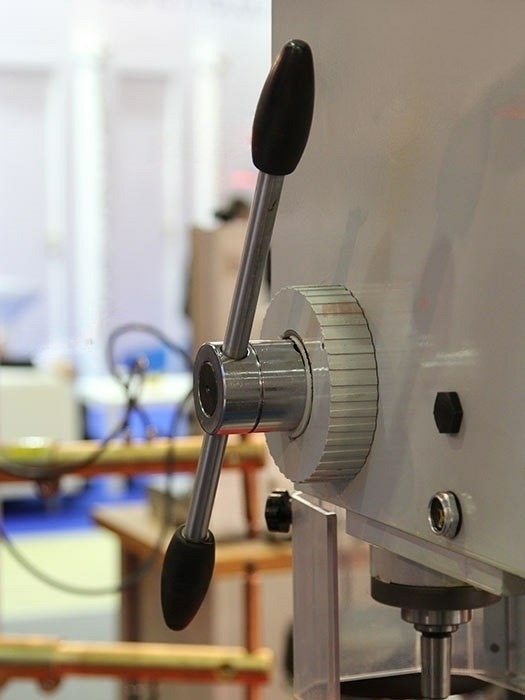

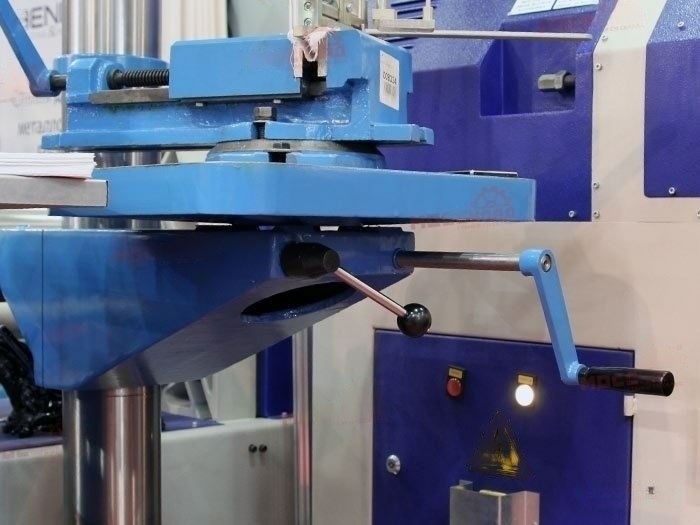

	Для закрепления заготовки станок t-40 оборудован массивным прямоугольным литым столом с т-образными параллельными пазами. стол перемещается вдоль опорной колонны при помощи зубчатого механизма. крепление рабочего стола предусматривает возможность его поворота вокруг вертикальной оси. ручки, управляющие подъемом стола и его поворотом вынесены вперед. это повышает комфортность работы и экономит время оператора. в случае работы с габаритными заготовками стол отводится в сторону и закрепление детали осуществляется на опорной плите, также представляющей собой литой прямоугольный рабочий стол с продольными т-образными пазами.
		Станок оснащен системой выталкивания патрона без дополнительных приспособлений. Достаточно просто отвести в сторону предохранительную скобу и поднять до упора шпиндель.

Технические характеристики Китай

• Длина стола, мм 500 x 400
• Ø Сверления, мм 40
• Вылет шпинделя, мм 400
• Конус шпинделя МК 4
• Высота подъема, мм 1200
• Макс. обороты 90 – 1500
• Модель Т-40
• Type Вертикально-сверлильный станок
