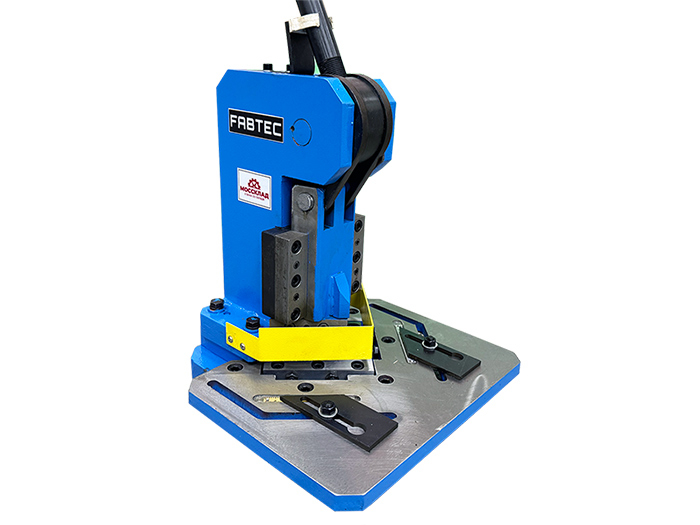

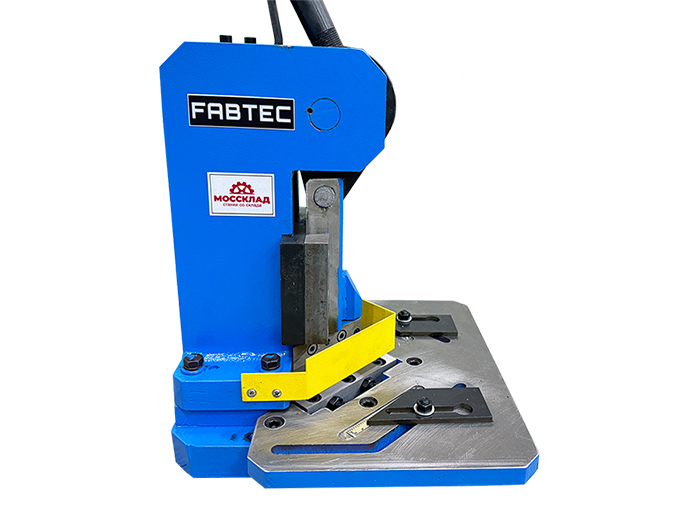

Ручной угловырубной станок HN-3/102

Особенности

• Легкий в использовании и удобный ручной станок HN-3/102 предназначен для вырубки прямых углов в листовом металле толщиной до 3 мм;

• Долгий срок службы благодаря надежной конструкции и качественным комплектующим;

• Легкая смена ножей и возможность самостоятельной заточки;

• Для правильной фиксации заготовки есть специальные регулируемые упоры;

• Шкала с двух сторон стола.

Технические характеристики HN-3/102

Комплектация HN-3/102

Описание:

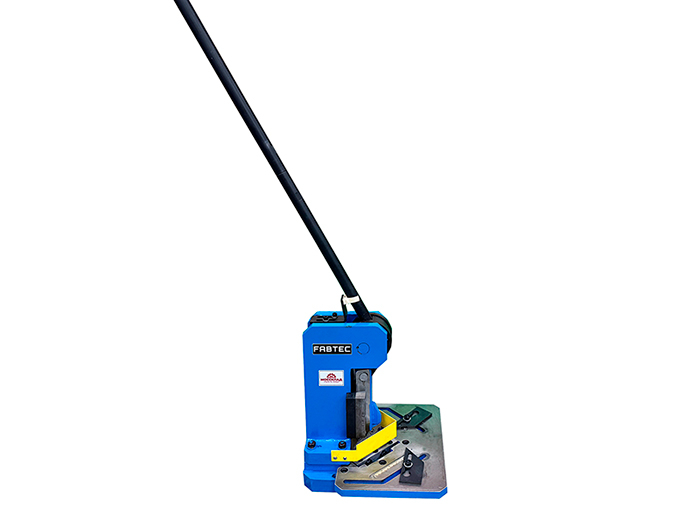

Ручной угловырубной станок HN-3/102 - самая простая и дешевая модель, управление рукояткой, угол высечки фиксированный.

Ножи изготовлены из закаленной и шлифованной легированной инструментальной стали. Верхние ножи крепятся болтами к отливке из легированной стали, установленной на верхнюю балку. Есть возможность переворачивать ножи (для использования другой пары режущих кромок). У каждого из двух нижних ножей имеется 4 режущие кромки. Затупленные ножи можно шлифовать на плоскошлифовальном станке.

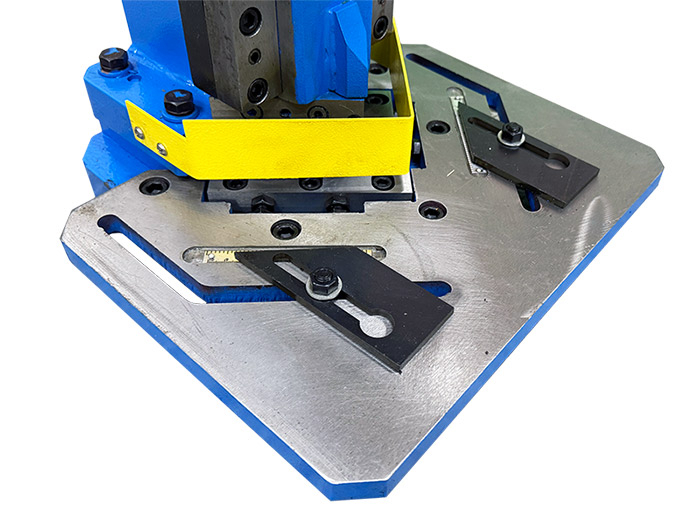

На рабочем столе установлены регулируемые линейки, помогающие поддерживать и правильно располагать заготовку при высечке. Оператор может вставлять в угловысечной пресс углы или любое место заготовки по всей ее длине.

Закаленная и чисто отшлифованная треугольная балка управляет положением режущей головки, обеспечивая точную регулировку положения.

Части ручного угловысечного пресса, изготовленные из легированных отливок, прочны и имеют долгий срок службы.

Схема вырубки для изготовления коробок:
