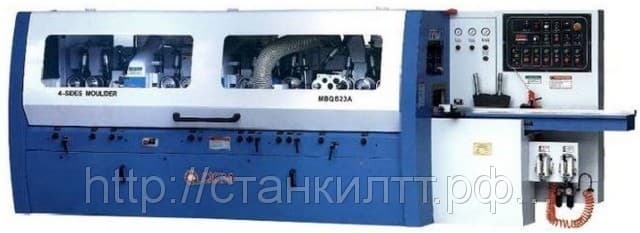

Четырёхсторонний станок QCM QMB623A

Четырёхсторонний станок QCM QMB623A

Компания 'Невастанкомаш' представляет вашему вниманию высокоточное оборудование для обработки древесины - четырёхсторонний станок QCM QMB623A. Этот станок обладает рядом преимуществ, которые делают его незаменимым помощником для производства мебели, дверей, окон и других изделий из дерева.

Преимущества станка QCM QMB623A:

• Высокая точность обработки деталей
• Быстрая смена инструмента
• Прочная и надежная конструкция
• Простота в эксплуатации
• Гарантированное качество от производителя

Особенности и характеристики:

• Мощность: 7,5 кВт
• Длина стола: 3200 мм
• Ширина стола: 620 мм
• Высота стола: 900 мм
• Скорость вращения шпинделя: 6000 об/мин

Назначение и сферы применения:

Четырёхсторонний станок QCM QMB623A предназначен для обработки древесины, выполнения фрезерных работ, создания сложных деталей и профилей. Он находит применение в мебельной промышленности, производстве дверей и окон, а также в других отраслях, где требуется высокоточная обработка дерева.

Не упустите возможность приобрести четырёхсторонний станок QCM QMB623A по выгодной цене у компании 'Невастанкомаш'. Обеспечьте своему производству качественное оборудование и повысьте эффективность работы!

Технологии не стоят на месте, не исключение и такая сфера, как станкостроение. QMB 623A – улучшенная версия станка QMB 623A. Основными его отличиями от старой модели можно назвать – большую максимальную ширину обработки, увеличенные мощность и диапазон скоростей подачи заготовки.

На шестишпиндельном станке QMB 623A обрабатывают практически все виды погонажных изделий, в том числе сложный профиль и брус большого сечения.

Профильное фрезерование и фрезерование по плоскости единовременно с четырех сторон детали делает его удобным и выгодным для всех типов деревообрабатывающих производств.

Преимущества QMB 623A

Наличие инвертора – на QMB 623A установлена электронная система, регулирующая скорость подачи.

Надежная редукторная система – система с усиленным безлюфтовым редуктором обеспечивает стабильную подачу заготовок.

Схема обработки

Технические характеристики QMB623A

Особенности QMB623A

	ВЫСОКОТОЧНЫЕ ДИНАМИЧЕСКИ СБАЛАНСИРОВАННЫЕ ШПИНДЕЛИ ПРОШЕДШИЕ  ПРЕЦЕНЗИОННУЮ ОБРАБОТКУ И КОНТРОЛЬ. Позволяют достигать безупречного качества строгания с точностью до 0,01 мм. Шпиндели собраны с применением самых точных в мире подшипников известной фирмы SKF  (Швеция)  и не требуют смазки в процессе эксплуатации. Перед установкой на станок, все шпинделя проходят предварительную обкатку. Стандартная частота вращения шпинделя 6000 об/мин. По запросу частота вращения может быть увеличена до 7 500 об/мин. Каждый шпиндель оснащен четырьмя разнесенными подшипниками, реальное биение шпинделя 0.001мм.
	ЦИФРОВАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ШПИНДЕЛЕЙ. Настройка всех шпинделей легко производятся с передней панели станка не открывая защитного кожуха. Гофрированные чехлы предотвращают попадание стружки и опилок на механизмы перемещения шпинделей.
	ПОДАЮЩИЙ  СТОЛ Подающий и рабочий столы прошли специальную термическую обработку для достижения максимальной прочности и покрыты толстым слоем  твердого хрома (0.3 мм) для достижения повышенной износоустойчивости.
	НАСТРОЙКА НАПРАВЛЯЮЩЕЙ ЛИНЕЙКИ Настройка направляющей и подающего стола легко производится посредством рычагов быстрой настройки.
	Электронная система регулировки скорости подачи (инвертор) Позволяет плавно регулировать скорость подачи в широком диапазоне скоростей, с центральной панели. Устанавливается по желанию заказчика.
	ЦЕЛЬНОЛИТАЯ ЧУГУННАЯ СТАНИНА, ПРОШЕДШАЯ СПЕЦИАЛЬНУЮ ТЕРМООБРАБОТКУ. Обеспечивает максимальную стабильность и надежность, полностью исключает возможность возникновения вибрации даже при обработке массивных заготовок.
	ЭРГОНОМИЧНАЯ КОНТРОЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ Разработана с учетом мировых тенденции в станкостроении, для максимальной защиты и удобства управления станком.
	Пневматическая система прижимных вальцов Прижим подающих вальцов осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижимных вальцов.
	ДОПОЛНИТЕЛЬНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ Необходима для быстрой и удобной работы в режиме перенастройке станка.
	Централизованная система смазки. Установлена отдельная система для подачи смазки рабочих поверхностей станка.
	Механизм подачи коротких заготовок Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать  заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.
	Высокоточная, надежная система подачи заготовок Приводные верхние рифленые ролики на входе + нижний приводной рифленый ролик позволяют обрабатывать массивные заготовки и заготовки естественной влажности.
	Деликатная и надежная система подачи детали на выходе из станка На выходе заготовку протаскивают две пары высокопрочных полиуретановых роликов, не позволяющие повредить заготовку + нижние приводные, гладкие вальцы.
	Пневматическая система прижимных подающих роликов Три независимых пневматических контроллера управляющие прижимом протягивающих роликов обеспечивают безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка прижимных роликов производится быстро и удобно с операторского места, при этом открывать защитный кожух не надо.
	Редукторная система приводов спаренных роликов через карданные валы Обеспечивает надежную передачу крутящего момента. Усиленный безлюфтовый редуктор обеспечивает мощную и стабильную подачу заготовок.
	СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ ПЕРВОГО ШПИНДЕЛЯ Установка на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки  сразу две базовых поверхности, что значительно повышает точность и качество обработки.

Комплект поставки QCM QMB623A

• Станок QCM QMB623A
• Инструкция по эксплуатации
• упаковка

• Количество шпинделей 6
• Ширина обработки, мм 230
• Мощность, кВт 47,25
• Масса, кг 5600
• Модель QMB623A
• Производство Китай
