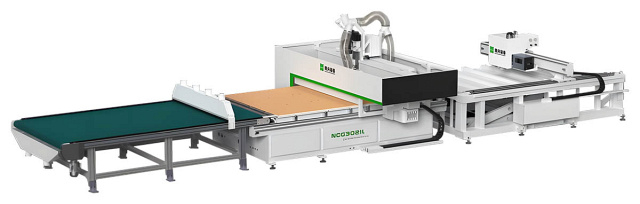

Обрабатывающий центр с ЧПУ Nanxing NCG3021L
(голосов 0)
Артикул: 9790108ncg3021l Код товара: 107293
Под заказ
Обрабатывающий центр с ЧПУ NCG3021L предназначен для автоматического раскроя и сверления.
Станок оснащен устройством автоматической загрузки, нанесения этикеток, узлами верхнего сверления, пазования, прямолинейного и контурного раскроя заготовок, и устройством выгрузки.
Благодаря открытому порту можно подключать программное обеспечение для производства мебели, выполняя операции в соответствии с предварительно заданными параметрами.
Профессиональное программное обеспечение для Нестинга (опция) позволяет оптимизировать процессы, обеспечивает высокий контроль, хорошее управление, ориентировано на дизайн, с обменом данными для облегчения работы. Такой принцип работы снижает издержки производства при сохранении точности и эффективности.
ОБЛАСТЬ ПРИМЕНЕНИЯ Nanxing NCG3021L
NCG3021L применяется для индивидуальных заказов мебельных компаний.
СХЕМА ОБРАБОТКИ Nanxing NCG3021L
 |
Схема работы линии |
 |
Автоматическая загрузка с нанесением маркировки |
 |
Зона обработки |
 |
Автоматическая выгрузка |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Nanxing NCG3021L
 |
Портал Внутри портала расположены компактные ребра жесткости, которые обеспечивают высокую прочность и устойчивость. Это позволяет добиться высокого качества обработки и продлевает срок службы оборудования. |
 |
Автоматическая погрузка Подъёмный стол предназначен для подъёма штабеля плит на заданный уровень и его перемещения на рабочий стол станка. Два паза на подъемном столе не только уменьшают поверхность контакта между плитой и столом, снижая трение, но и обеспечивают удобную погрузку плит вилочным погрузчиком. Примечание:для достижения максимальной загрузки подъёмного стола, необходимо поместить его в углубление в полу. |
 |

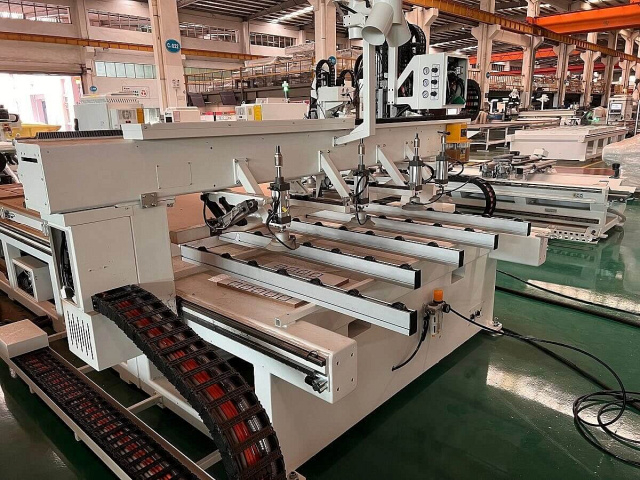

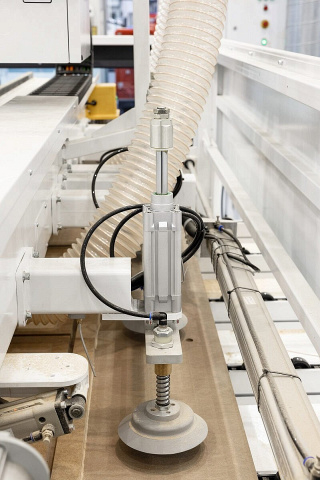

Толкатель Предназначен для автоматического проталкивания плиты после нанесения маркировки, осуществляя одновременно с вакуумными присосками перемещение в зону обработки. |
 |

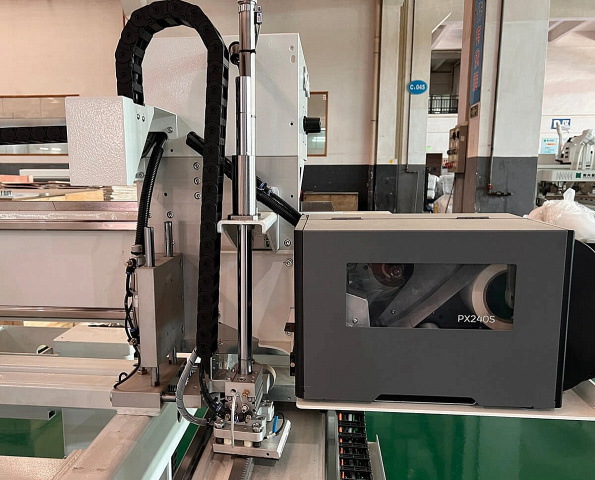

Автоматическое нанесение этикетки со штрих-кодированием Высокоточная и быстрая маркировка позволяет исключить человеческий фактор из данного процесса, значительно повышая производительность линии. На этикетке может быть представлена информация о заготовке, включая размер плиты, штрихкод, QR-код, имя клиента, информация о заказе, информация об облицовывании кромки и тд. Примечание:для нанесения маркировки потребуется дополнительное мебельное программное обеспечение, которое не входит в стандартную комплектацию станка. |
 |

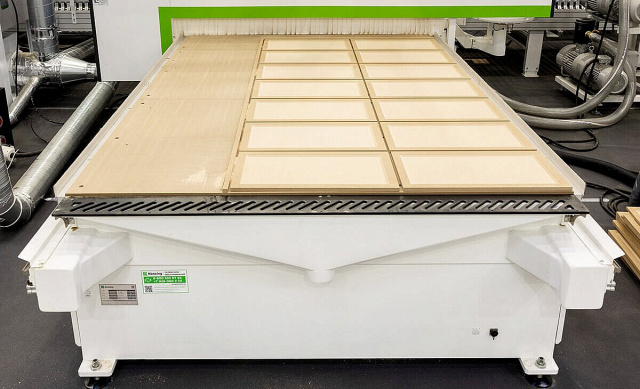

Рабочий стол Разделён на секции, что позволяет обрабатывать листы разных форматов без потери мощности, а пазы на поверхности обеспечивают эффективную работу вакуумной системы. |
 |

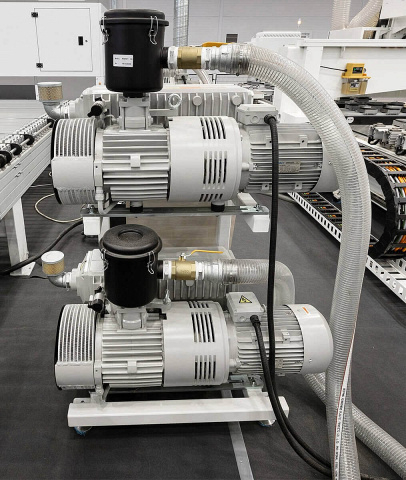

Вакуумный насос Вакуумный насос воздушного охлаждения мощностью 7,5 кВт, пропускной способностью всасывания 300 м3/ч и давлением 0,5 кг/см2. |
 |

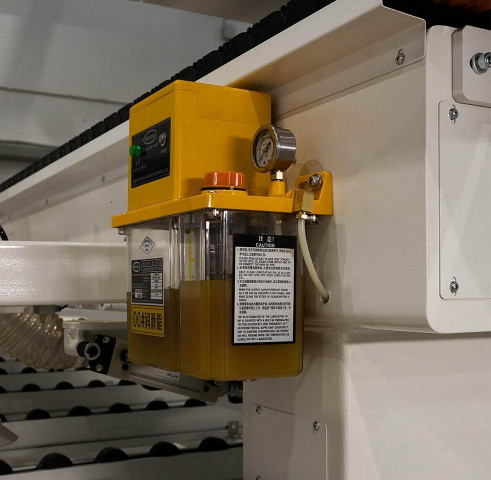

Автоматическая смазка Автоматическая система смазки направляющих снижает износ, риск повреждения, а также время на обслуживание станка, связанных с недостаточным количеством смазочного материала. |
 |

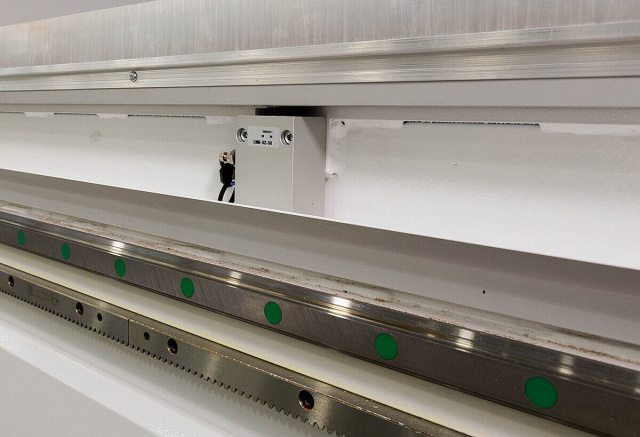

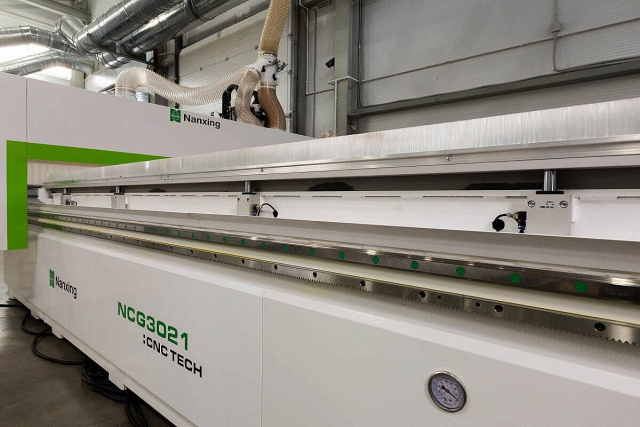

Перемещение по осям Координата X Длинная зубчатая рейка с шестерней по координате X повышает точность перемещения портала, снижая возможную вибрацию при работе. Координаты Y и Z Шарико-винтовая пара с мелкой резьбой обеспечивает большую точность работы станка. |
 |

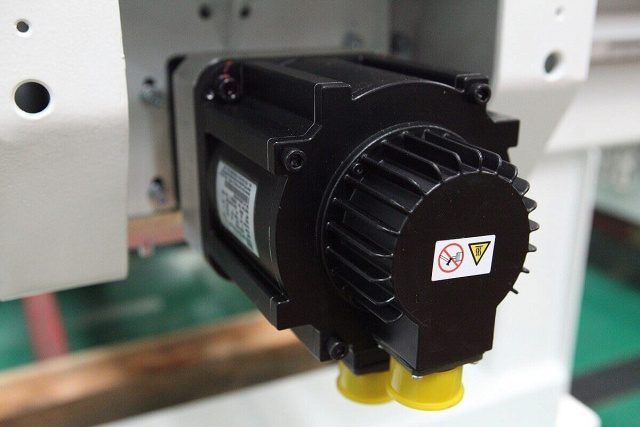

Сервомоторы Точность перемещения по каждой координатной оси обеспечивается высококачественными сервомоторами. |
 |

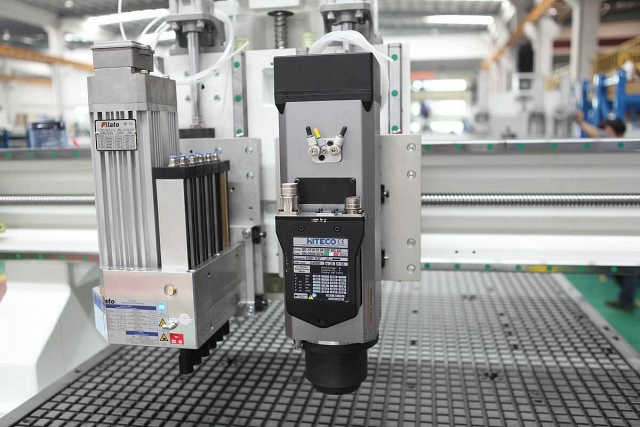

Главный шпиндель Станок оснащен шпинделем с воздушным охлаждением, мощностью 12 кВт, скоростью вращения до 24 000 об/мин, что обеспечивает высокую мощность и точность обработки. Патрон для инструмента HSK-63F обеспечивает плотный контакт между держателем инструмента и прижимами, надежную фиксацию и быструю работу устройства автоматической смены инструмента. |
 |

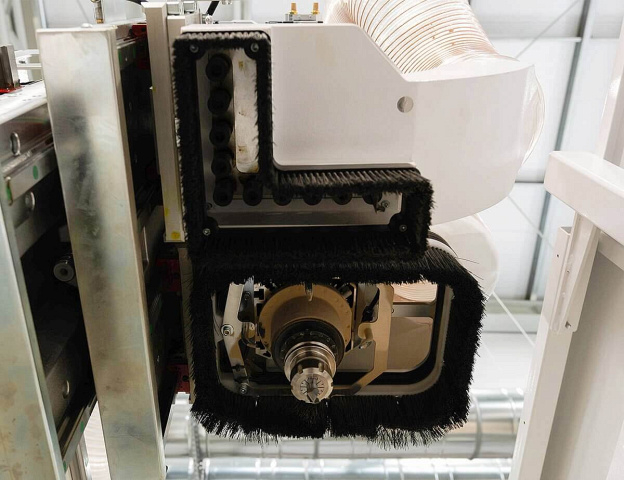

Cверлильный блок Кожух Полностью закрытый обрабатывающий блок с системой шиберов и подобранными по диаметру аспирационными рукавами для эффективного пылеудаления. Выходы: 200 мм x 1, 125 мм x 2 |
 |

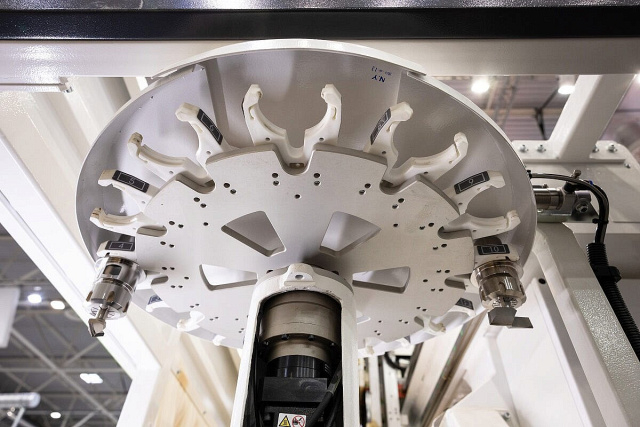

Магазин автоматической смены инструментов 12-позиционный магазин инструментов с сервоприводом исключает необходимость смены инструмента вручную, обеспечивает максимальное удобство эксплуатации и экономию времени. Тип патрона для инструмента: HSK-63F. Примечание:стандартная комплектация включает два патрона для инструмента. |
 |
Боковые пневмоупоры На каждой стороне оси Х расположено по два упора для базирования заготовок, которые автоматически поднимаются пневматическими цилиндрами. Всего для позиционирования плит используются четыре ограничителя и восемь цилиндров. |
 |

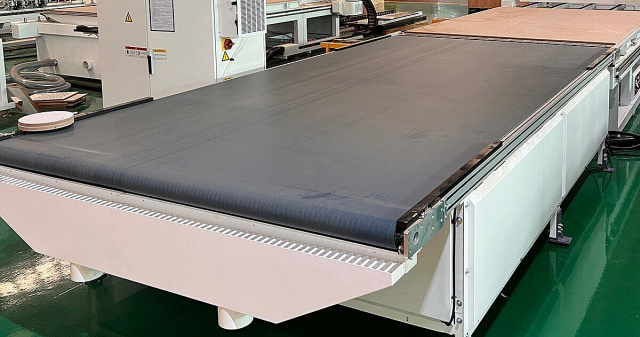

Стол автоматической выгрузки Автоматический разгрузочный стол предназначен для приемки деталей после обработки. Оснащён оптическим датчиком наличия деталей в зоне разгрузки, который останавливает движение конвейера до момента пока деталь не будет разгружена. Для улучшения рабочих условий, разгрузочный стол оснащён системой пылеудаления, что снижает количество пыли и стружки во время разгрузки заготовок. |
 |

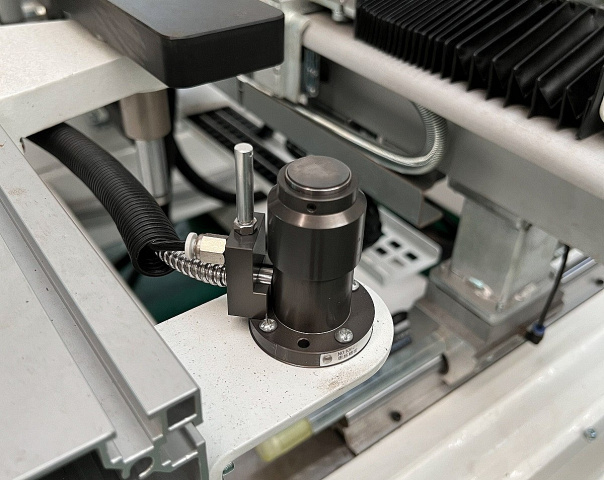

Устройство автоматической калибровки инструмента Датчик осуществляет автоматическое измерение и калибровку инструмента, что значительно ускоряет производственный процесс и исключает ошибку оператора. |
 |
Защитные кабелеукладчики Высококачественная гусеничная кабельно-трубная цепь используется для протяжки и защиты электрических кабелей и воздушного шланга при перемещении по каждой координатной оси, увеличивая тем самым срок эксплуатации. |
 |
Пульт ручного управления Пульт управления используется для удобства настройки станка в ручном режиме. |
 |
Световая индикация рабочих режимов Показывает рабочий статус станка, удобное информирование о статусе работы / ожидания / ошибки. |
 |
Электрооборудование Компьютер Промышленный ПК с операционной системой Windows, экран DELL, USB-порт. Система управления Отдельный шкаф управления Высококачественные электрокомпоненты от известных мировых брендов обеспечивают надежную и бесперебойную работу линии. |
 |
Станина Детали станин изготавливаются из толстостенного проката с использованием лазерной резки. Сборка станины осуществляется на специальном стапеле с применением высокоточных сварочных роботов. После сборки станина проходит операцию термической обработки для снятия внутренних напряжений. Затем, после термообработки, все посадочные поверхности и технологические отверстия обрабатываются на прецизионных портальных станках с ЧПУ за один установ. |
 |
Сборочная линия Процесс сборки – заключительный и чрезвычайно важный этап. Высококвалифицированные инженеры сборочного цеха Nanxing отвечают каждый за свою операцию. Поэтому завод гарантирует высокое качество выпускаемого оборудования. |
Технические характеристики Nanxing NCG3021L
| Характеристика | Значение |
|---|---|
| ЦЕНА | 10 430 569 ₽ |
| Мощность шпинделя, кВт | 12 |
| Частота вращения шпинделя, об/мин | 0 - 24 000 |
| Тип охлаждения шпинделя | Воздушное |
| Тип инструментального патрона | HSK 63F |
| Тип цанги | ER32 |
| Тип смены инструмента | Автоматическая |
| Размеры зоны обработки, мм | 2100 x 3000 |
| Высота заготовки по оси Z, мм | 300 |
| Мощность шпинделя, кВт | 12 |
| Тип инструментального магазина | револьверный |
| Тип датчика калибровки инструмента | автоматический |
| Тип рабочего стола | вакуумный |
| Скорость холостого хода по оси X, м/мин | 0 - 80 |
| Скорость холостого хода по оси Y, м/мин | 0 - 80 |
| Скорость холостого хода по оси Z, м/мин | 0 - 20 |
| Скорость рабочего хода, м/мин | 0 - 70 |
| Тип передачи по осям X, Y | косозубая шестерня-рейка |
| Тип передачи по оси Z | ШВП |
| Тип электродвигателей перемещения | сервопривод |
| Система управления | TPA |
| Наличие сверлильной головы | да |
| Количество сверлильных шпинделей, шт. | 21 |
| Частота вращения, об/мин | 4000 |
| Мощность двигателя сверлильной группы, кВт | 1,7 |
| Принтер печати этикеток | да |
| Наличие вакуумного насоса | да |
| Количество, шт. | 2 |
| Производительность вакуумного насоса, м3/ч | 250 x 2 |
| Общая производительность насосов, м3/ч | 5 |
| Мощность, кВт | 7,5 x 2 |
| Суммарная мощность насосов, кВт | 15 |
| Диаметр патрубков, мм | Ø200 x 1, Ø125 x 7 |
| Статическое давление воздушного потока вытяжной системы в точке подключения, Па | 1800 |
| Скорость воздуха в патрубке, м/с | 30 - 35 |
| Давление в пневмосистеме, Мпа | 0,5 |
| Расход сжатого воздуха, л/мин | 250 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Общая установленная мощность, кВт | 44 |
| Длина, мм | 12 500 |
| Ширина, мм | 4500 |
| Высота, мм | 2500 |
| Вес, кг | 7000 |
