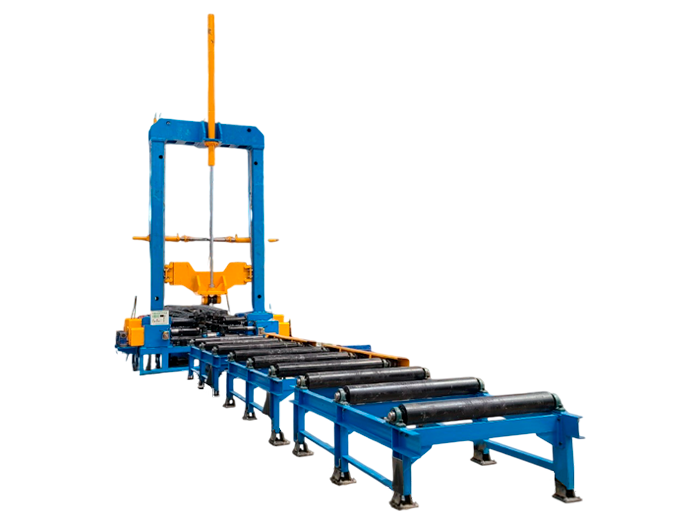

Машина для сборки двутавровых балок Китай

Особенности

• Машина для сборки двутавровых балок — специализированное промышленное оборудование для формирования сварной двутавровой балки длиной до 21 м и массой до 50 тонн методом точного позиционирования и фиксации фланцев и стенки с последующей ручной точечной сваркой. Оборудование предназначено для сборки балок с симметричными и несимметричными фланцами, в том числе с отклонением стенки от центра;

• Фиксация заготовки осуществляется с помощью фланцевого зажимного колеса, прижимного колеса и зажимного механизма для стенки (рёбра). Конструкция зажима доступна в двух вариантах: синхронное гидравлическое центрирование слева и справа либо ручная регулировка в сочетании с гидравлической фиксацией;

• Направляющие колеса стенки размещены в многогрупповом исполнении, с передним и задним расположением в двух уровнях (верхнем и нижнем). Конфигурация обеспечивает стабильное позиционирование заготовки и устраняет виляние хвоста балки. Применяются два комплекта направляющих: малый (до 350 мм высоты полотна) и большой (от 350 мм);

• Входные и выходные приводные роликовые столы длиной по 2.6 м (по три комплекта) обеспечивают транспортировку заготовки. Один дополнительный комплект роликовых столов устанавливается при необходимости увеличения зоны загрузки и выгрузки;

• Главный приводной механизм оснащён электродвигателем мощностью 5.5 кВт с частотным преобразователем Schneider (Франция). Привод обеспечивает синхронизированное вращение главного ролика и приводных рольгангов. Скорость регулируется в зависимости от толщины полотна: (6–40 мм: 1500–15000 мм/мин), (40–80 мм: 1000–10000 мм/мин), (80–100 мм: 600–6000 мм/мин);

• Центрирование фланцев и стенки выполняется посредством гидропривода через звездочку, цепь, винтовую пару и направляющие механизмы. Верхние и нижние направляющие колеса синхронизированы по ходу заготовки. Устройство допускает регулировку ширины фланцев от 75 до 600 мм;

• Подъёмная балка прижимного механизма установлена внутри дверной рамы. Опускание выполняется с помощью гидравлического цилиндра. На левых и правых колоннах рамы установлена вспомогательная гидравлическая система центрирования полотна с подъемным механизмом, обеспечивающая сборку балок различной высоты (до 4000 мм);

• Предусмотрены три устройства предварительной центровки фланцев и полотна, установленных на входной части, с приводом от гидроцилиндров;

• Гидравлическая система включает станцию мощностью 5,5 кВт, цилиндры и трубопроводы. Все регулирующие элементы снабжены предохранительными клапанами. Давление регулируется вручную;

• Электрическая система построена на компонентах Schneider Electric (Франция). Включает шкаф управления, соединительные кабели, частотный преобразователь, аварийную кнопку остановки и стандартные органы управления.

Технические характеристики Китай

Комплектация Китай

Стандартная комплектация:

• Режим зажима – синхронно центрируемый гидравлический
• Гидравлическая вспомогательная система центрирования полотна – 1 шт.
• Входной приводной роликовый стол – 2.6 м, всего три комплекта
• Дополнительный входной приводной роликовый стол – 2.6 м, один комплект
• Устройство предварительной центровки фланца и полотна – три комплекта
• Выходной приводной роликовый стол – 2.6 м, всего три комплекта
• Дополнительный выходной приводной роликовый стол – 2.6 м, один комплект
• Тип точечной сварки – ручная точечная сварка
• Регулирование скорости сборки – преобразование частоты, бесступенчатое регулирование скорости
• Преобразователь частоты (Schneider, Франция)
• Электрический компонент (Schneider, Франция)
