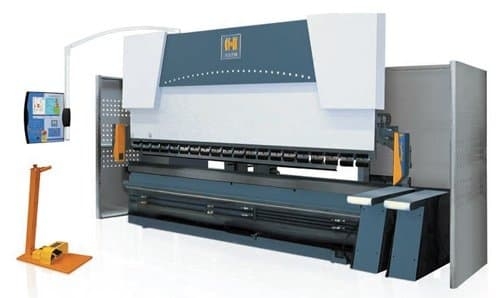

Гидравлический листогибочный пресс с ЧПУ Haco ERM40220

Гидравлический листогибочный пресс с ЧПУ Haco ERM40220 - это надежное и высокоточное оборудование, которое позволяет эффективно изготавливать изделия из листового металла. Благодаря использованию современных технологий и ЧПУ, данный пресс обеспечивает высокую производительность и качество изготовления деталей.

Преимущества товара:

• Гидравлическая система обеспечивает высокую точность и равномерное распределение давления
• ЧПУ позволяет программировать различные углы и глубины гибки
• Надежная конструкция и высокая производительность
• Пресс оснащен современным контроллером, что упрощает процесс работы

Назначение и сферы применения:

Гидравлический листогибочный пресс Haco ERM40220 идеально подходит для производства металлических изделий различных форм и размеров. Он может быть использован в машиностроении, автомобильной промышленности, строительстве и других отраслях, где требуется точная и качественная обработка листового металла.

Гидравлический листогибочный пресс с ЧПУ Haco ERM40220 применятся в тех направлениях металлообрабатывающей промышленности, где требуется высокая точность выполняемых работ методом холодной гибки.

Левый и правый гидравлические цилиндры (ось YI и ось Y2) работают независимо друг от друга, параллельность верхней балки столу достигается за счет управления от синхроплаты, получающей сигналы с оптических измерительных линеек, соединенных с каждым цилиндром. Это позволяет исключить влияние деформации боковин станины на положение верхней балки. Гарантированная точность до 0,01 мм.

В стандартную комплектации станка включено ЧПУ типа BC 55 Graphics (производитель - фирма Robosoft n.v., Бельгия), позволяющее моделировать на экране этапы процесса гибки в помощь оператору (см. иллюстрацию к описанию станка). С помощью программного обеспечения этого ЧПУ – программы Graphic Simulator – можно также вычерчивать нужный инструмент и заготовки, пользоваться библиотекой инструментов (пуансонов и матриц).

Характеристики ЧПУ

• Координата  X: ход  заднего упора программируется с дискретностью 0.1 мм
  Координаты Y1-Y2: ход гибочной балки с дискретностью 0.01 мм
• цветной графический видео дисплей 14,5, русскоязычный  интерфейс
• возможность работы по 6 координатам
• библиотека данных для 30 типов материалов
• библиотека инструментов – 167 верхних и 167 нижних инструментов
• драйвер дисковода 3,5
• автоматический расчет программы для ЧПУ
• автоматический расчет последовательности элементов гибочной операции с возможностью ее оптимизации оператором
• параллельное моделирование на цветном графическом дисплее гибочной операции
• автоматический расчет размера листа заготовки
• автоматический расчет отвода заднего упора и генерация требуемых параметров
• моделирование процесса во времени
• программы, подготавливаемые на другом (офисном) компьютере, можно передавать в память ЧПУ станка с помощью дискеты 3,5 или по прямой модемной связи (DNC – «прямое цифровое подключение»)

Работой по дополнительным координатам листогибочного пресса (до 6) считается

• управление движением упорных блоков заднего упора по ширине и высоте, симметрично и асимметрично;
• автоматическое управление устройством компенсации прогиба стола от ЧПУ

Устройство компенсации прогиба стола

Отклонения в углах, вызываемые деформациями станины,  могут быть компенсированы устройством компенсации прогиба стола, которое монтируется непосредственно в нижнюю балку. Оно работает за счет системы клиньев, двигающихся поступательно относительно друг друга. При этом нижняя балка принимает желаемую форму для компенсации прогиба балки во время гиба.   Результат: постоянный угол гиба по всей рабочей длине станка. Устройство компенсации прогиба стола может быть установлено вне зависимости от исполнения станка и доступно при системах крепления инструмента «Haco»- и «System»- инструмент и «Одноручьевые матрицы».

Стандартная модификация устройства компенсации прогиба стола для станков длиной до 4,3 м и усилием 300 тонн управляется вручную, с помощью рукоятки и шкального круглого счетчика. Управление также может быть автоматизировано за счет ЧПУ.

Технические характеристики Haco ERM40220

Стандартная комплектация Haco ERM40220

• Станок Haco ERM40220
• Руководство по эксплуатации
• ЧПУ BC 55 Graphics
• точный электромеханический задний упор на шариково-винтовых парах
• ручное устройство компенсации прогиба стола
• система крепления "System-инструмент"

Дополнительное оборудование Haco ERM40220

• автоматическая (ЧПУ) система компенсации прогиба стола
• гидравлический зажим инструмента
• гидравлическая система поддержки тяжелых листов
• паз в столе для крепления одноручьевых V-образных матриц
• различные системы инструмента
• дополнительные координаты движения заднего упора
• более высокий уровень ЧПУ и т.п.

• Усилие, тн 220
• Ширина обработки, мм 4100
• ЧПУ Robosoft FastBEND–2D
• Мощность, кВт 18.7
• Масса, кг 15400
• Модель ERM40220
• Производство Бельгия
