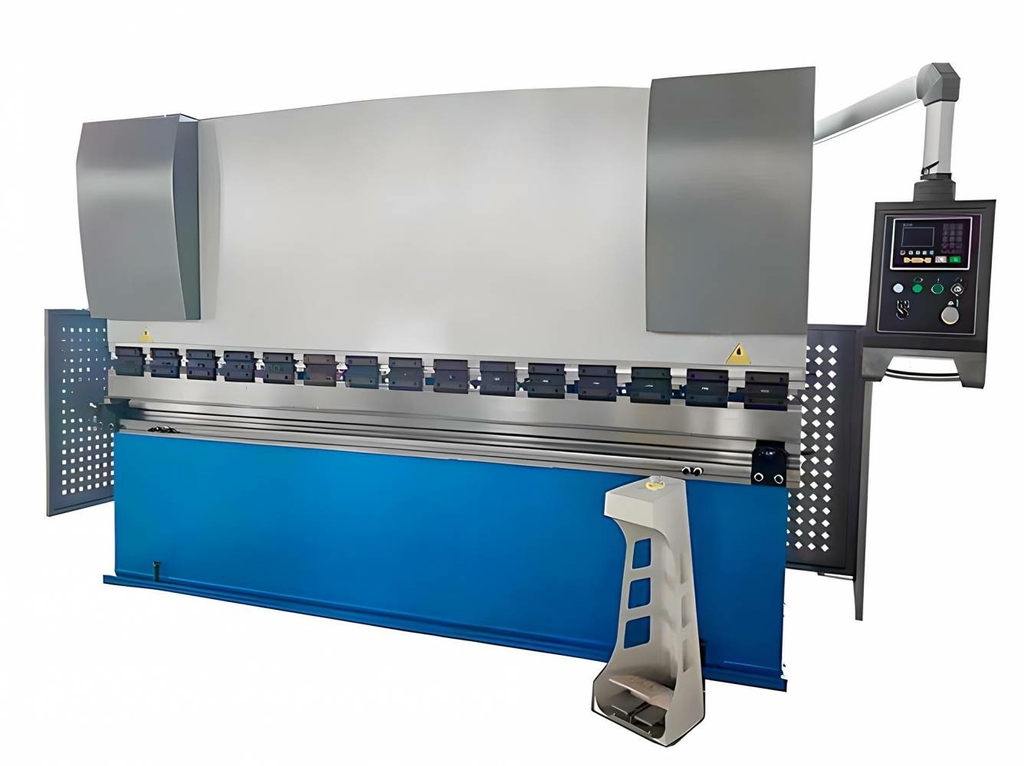

Гидравлический листогибочный пресс PBH160/3200 с ЧПУ E22

Особенности

• Гидравлический листогибочный пресс PBH160/3200 с ЧПУ E22, применяется для гибки металлических заготовок с усилием до 160 тонн;

• Надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей позволяет производить гибку с высокой скоростью и точностью. Мощные гидроцилиндры синхронизированы за счёт жёсткого соединения через торсионный вал;

• Конструкция станка выполнена из прочной сварной рамы, прошедшей термическую обработку для снятия напряжения;

• Манометр и регулятор усилия позволяют с высокой точностью настраивать пресс на работу с необходимой толщиной листа. Для облегчения расположения листа на рабочем столе предусмотрены кронштейны поддержки листа с регулируемым перекидным упором;

• Система управления E22 — удобное и функциональное решение для листогибочных прессов, поддерживающее управление двумя осями (X и Y). Контроллер обеспечивает настройку ограничений хода, отображение текущего положения с точностью 0,1 мм и возможность программирования до 30 последовательностей гибки с 15 шагами каждая;

• Реализована функция корректировки угла без сложных расчетов, а также выбор системы измерения (мм/дюймы). Доступны ручной и автоматический режимы работы, а интуитивный интерфейс с тремя рабочими страницами (одношаговый, многошаговый, параметры) упрощает эксплуатацию.

Рекомендации

• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.

Система управления E22:

Функциональная и современная система управления, подходящая для широкого спектра задач. Отличается удобством и эргономикой, эффективно работает при разной степени загрузки. Позволяет сохранять и оптимизировать операции гибки, а также быстро воспроизводить их без потери времени.

Ключевые функции:

• Задание предельных значений (ограничение перемещения траверсы и заднего упора)
• Регулировка времени выдержки
• Индикация положения заднего упора с точностью до 0.1 мм
• Отображение координат осей X и Y
• Поддержка пошагового программирования
• Возможность ручного режима управления
• Память на 30 программ, каждая до 15 шагов гиба
• Ввод угла гибки в градусах с функцией корректировки без ручного пересчёта параметров
• Переключение между метрической и дюймовой системами измерения

Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):

Пример инструмента для прессов с усилием 160 тонн (форма инструмента может меняться в зависимости от партии станков):

Технические характеристики PBH160/3200

Характеристика	Значение
Контроллер	E22
Производитель	Китай
Код номенклатуры	54322
Страна-производитель	КНР
Рабочая длина, мм	3200
Усилие, т	160
Расстояние между колоннами, мм	2500
Глубина подачи (зёв), мм	320
Оси	2 (Y, X)
Ход, мм	160
Просвет, мм	420
Ширина стола, мм	240
Тип двигателя для регулировки ползуна	GS6324-4
Мощность двигателя для регулировки ползуна, квт	0.18
Тип двигателя для регулировки заднего упора	YS7124-4
Мощность двигателя для регулировки заднего упора, квт	0.37
Тип масляного насоса	NT2-G25F
Подача масляного насоса, мл/об	25
Давление масляного насоса, мпа	31.5
Электропитание, в/гц	3x380/50
Мощность двигателя, квт	11
Длина, мм	3600
Ширина, мм	1650
Высота, мм	2400
Вес, кг	8800

• Усилие, т 160
• Ширина обработки, мм 3200
• Модель PBH160/3200
• Type Гидравлический листогибочный пресс
