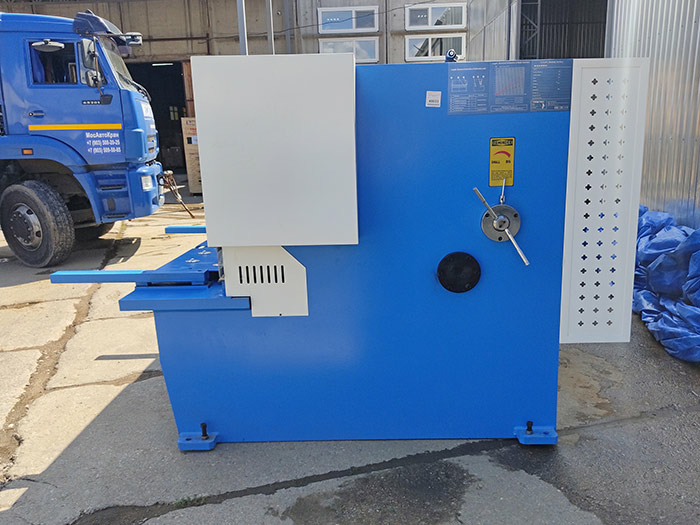

Гидравлическая гильотина QC12Y 8x3200 с ЧПУ Е21S

Особенности

• Гидравлическая гильотина QC12Y - 8x3200 используется для резки листового металла толщиной до 8 мм без образования заусенцев и деформации;

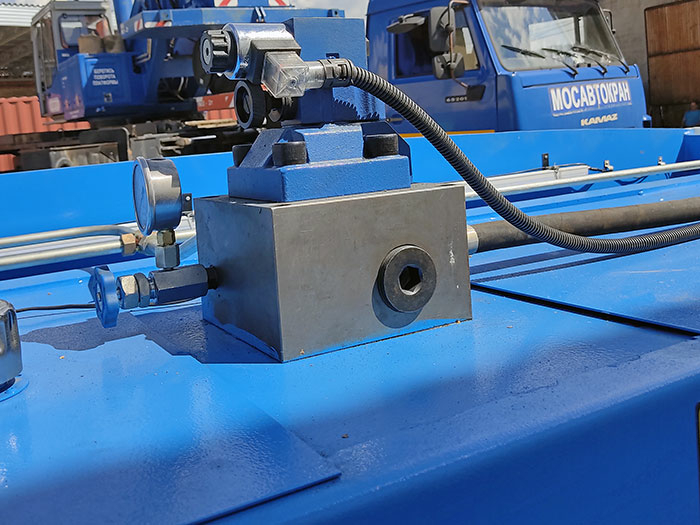

• Жёсткая цельносварная конструкция устойчива к вибрациям при работе. Станок имеет комплектующие от мировых производителей: гидравлическая система BOSCH-REXROTH (Германия), двигатель Domestic (Япония), масляный насос Sumtomo (Япония), серводвигатели Panasonic (Япония);

• Выполнение реза осуществляется с помощью принципа качающейся балки. Такой способ позволяет более точно резать металл, чем при движении балки по прямолинейной траектории;

• Простой в использовании контроллёр ESTUN E21S для автоматизации резки металла. Размещение и позиционирование заготовок с помощью шариковых вставок на рабочем столе и теневой подсветки линии реза;

• Для безопасной работы предусмотрены защитные решётки, которые закрывают прижимные цилиндры, и барьеры, ограничивающие доступ в опасную зону сзади.

Рекомендации

• Гильотины для металла применяется для продольного и поперечного раскроя черного и цветного листового металла, нержавейки и оцинковки, без повреждения поверхности.

Стандартная комплектация:

• Управление ESTUN E21S
• Рабочий стол с шариками
• Передние поддерживающие опоры (мин. 3 шт.) L=800

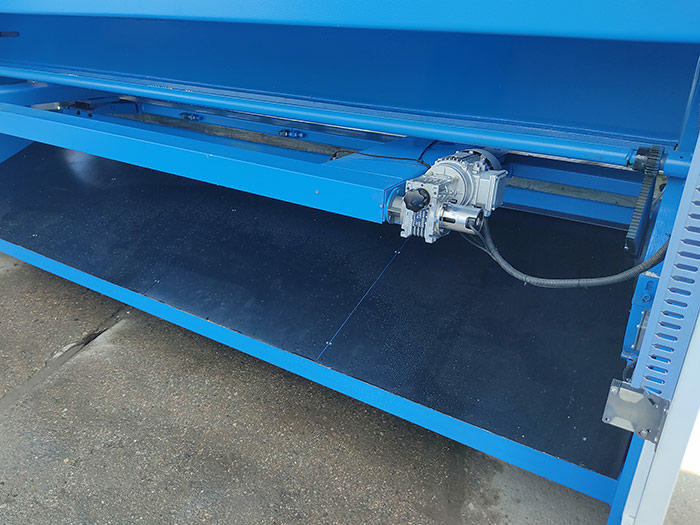

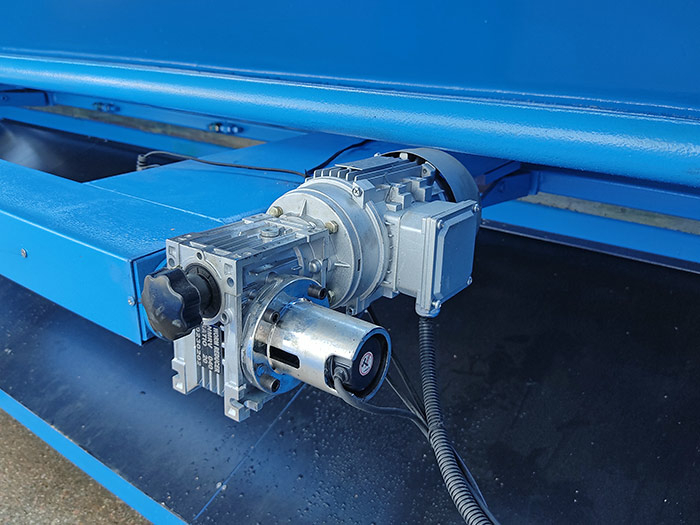

• Привод заднего упора электро-механический
• Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм

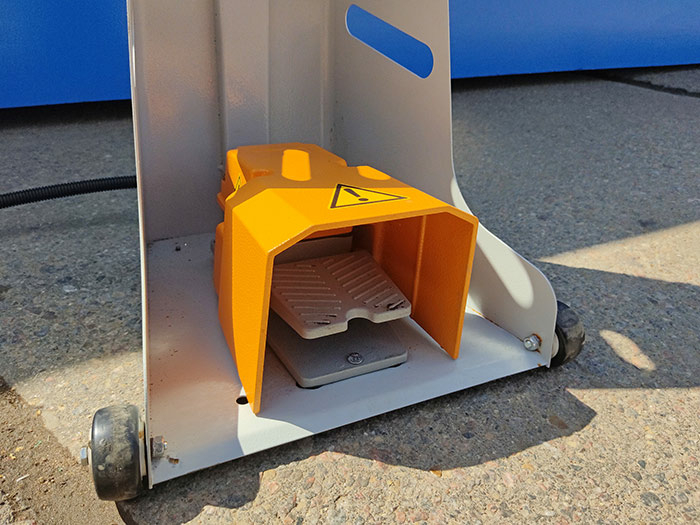

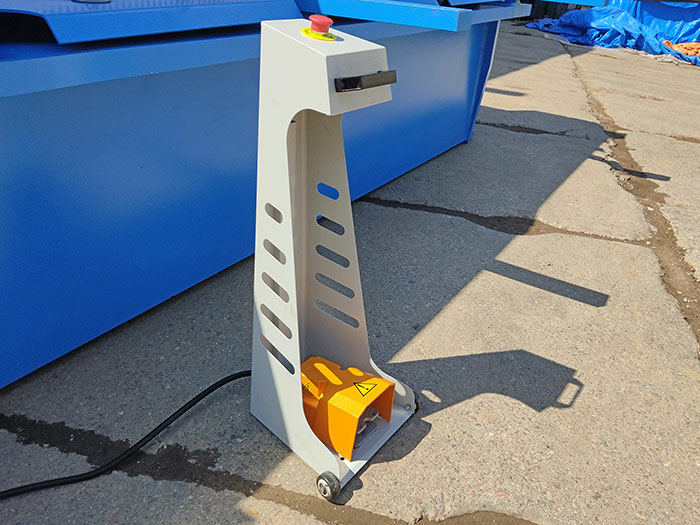

• Дистанционная педаль управления
• Набор режущего инструмента (верхний и нижний)
• Комплект инструмента для наладки гильотины
• Руководство по эксплуатации на русском языке

Контроллер ESTUN E21S

Контроль перемещения заднего упора Контроль количества циклов Контроль конечного положения Возвращение в исходное положение Автоматический поиск начальной точки Сохранение и восстановление параметров Быстрая индексация позиции Память на 40 программ по 25 шагов в каждой Защита от внезапного выключения питания

Конструкция гидравлической гильотины QC12Y

	Масляный бак и гидравлический блок Подсветка Поворотная балка Панель управления Главный цилиндр Быстрое возвращение цилиндра Защитный барьер Редуктор заднего упора Зев Задний упор
	Верхний нож Нижний нож Рабочий стол

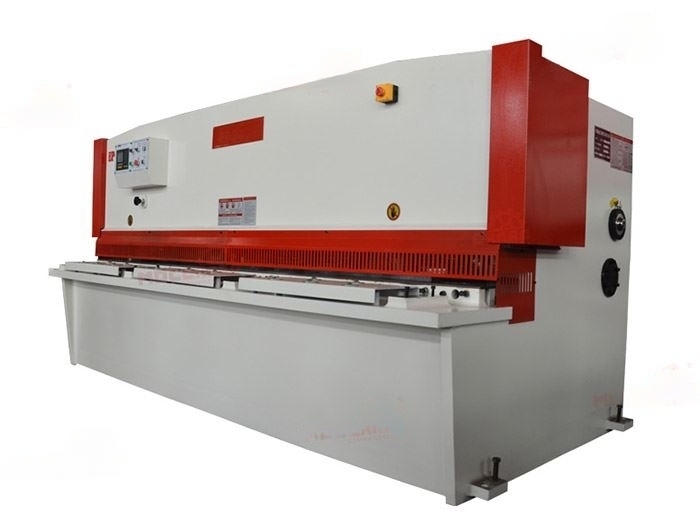

	Вид гильотины qc12y

Технические характеристики QC12Y 8x3200

Комплектация QC12Y 8x3200

Стандартная комплектация:

• Управление ESTUN E21S
• Рабочий стол с шариками
• Передние поддерживающие опоры (мин. 3 шт.) L=800
• Привод заднего упора электро-механический
• Управление задним упором с электроприводом, точность позиционирования упора ± 0.1 мм
• Дистанционная педаль управления
• Набор режущего инструмента (верхний и нижний)
• Комплект инструмента для наладки гильотины
• Руководство по эксплуатации на русском языке

• Ширина обработки, мм 3200
• Толщина, мм 8
• Длина рубки, мм 3200
• Мощность, кВт 7,5
• Масса, кг 7000
• Модель QC12Y 8X3200
• Type Гидравлическая гильотина
