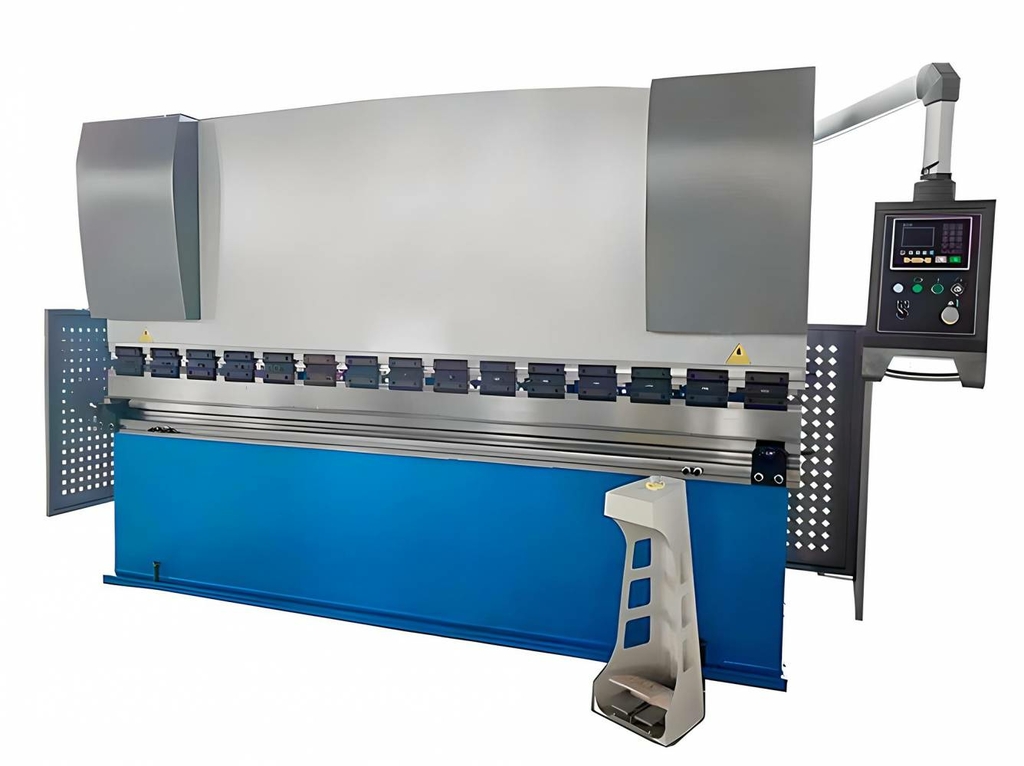

Гибочный пресс PBH100/3200 с ЧПУ E22 с ручной компенсацией прогиба
Артикул: mos2860777 Код товара: 100886
Особенности
• Гибочный пресс PBH100/3200 с ЧПУ E22 с ручной компенсацией прогиба, применяется для гибки металлических заготовок с усилием до 100 тонн;
• Прошедшая термическую обработку конструкция пресса отличается надежностью и износостойкостью;
• Установлена надёжная гидравлическая система Bosch-Rexroth с компонентами от мировых производителей. Синхронизация работы гидроцилиндров происходит через торсионный вал. Такой простой и надежный способ позволяет обеспечить высокую точность работы пресса;
• Предусмотрена защита от несанкционированного проникновения в зону заднего упора. При открытии задней стенки срабатывает концевой выключатель безопасности;
• В комплект входит ручная система компенсации прогиба, что позволяет минимизировать деформации при работе с заготовками большой длины;
• Система управления E22 — удобное и функциональное решение для листогибочных прессов, поддерживающее управление двумя осями (X и Y). Контроллер обеспечивает настройку ограничений хода, отображение текущего положения с точностью 0,1 мм и возможность программирования до 30 последовательностей гибки с 15 шагами каждая;
• Реализована функция корректировки угла без сложных расчетов, а также выбор системы измерения (мм/дюймы). Доступны ручной и автоматический режимы работы, а интуитивный интерфейс с тремя рабочими страницами (одношаговый, многошаговый, параметры) упрощает эксплуатацию.
Рекомендации
• Листогибочный пресс применяется для изготовления корпусных деталей для оборудования, транспортных средств, электротехнических устройств различного назначения.
Система управления e22:
Функциональная и современная система управления, подходящая для широкого спектра задач. Отличается удобством и эргономикой, эффективно работает при разной степени загрузки. Позволяет сохранять и оптимизировать операции гибки, а также быстро воспроизводить их без потери времени.
Ключевые функции:
- Задание предельных значений (ограничение перемещения траверсы и заднего упора)
- Регулировка времени выдержки
- Индикация положения заднего упора с точностью до 0.1 мм
- Отображение координат осей X и Y
- Поддержка пошагового программирования
- Возможность ручного режима управления
- Память на 30 программ, каждая до 15 шагов гиба
- Ввод угла гибки в градусах с функцией корректировки без ручного пересчёта параметров
- Переключение между метрической и дюймовой системами измерения
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков):
Технические характеристики PBH100/3200
| Характеристика | Значение |
|---|---|
| Контроллер | E22 |
| Производитель | Китай |
| Код номенклатуры | 62954 |
| Страна-производитель | КНР |
| Рабочая длина, мм | 3200 |
| Усилие, т | 100 |
| Расстояние между колоннами, мм | 2500 |
| Глубина подачи (зёв), мм | 320 |
| Оси | 2 (Y, X) |
| Ход, мм | 140 |
| Просвет, мм | 400 |
| Ширина стола, мм | 210 |
| Тип двигателя для регулировки ползуна | GS6324-4 |
| Мощность двигателя для регулировки ползуна, квт | 0.18 |
| Тип двигателя для регулировки заднего упора | YS7124-4 |
| Мощность двигателя для регулировки заднего упора, квт | 0.37 |
| Тип масляного насоса | NT2-G16F |
| Подача масляного насоса, мл/об | 16 |
| Давление масляного насоса, мпа | 31.5 |
| Электропитание, в/гц | 3x380/50 |
| Мощность двигателя, квт | 7.5 |
| Длина, мм | 3600 |
| Ширина, мм | 1650 |
| Высота, мм | 2350 |
| Вес, кг | 6400 |
| Размер упаковки, мм | 3900x2000x2300 |
Комплектация PBH100/3200
Система управления e22:
Функциональная и современная система управления, подходящая для широкого спектра задач. Отличается удобством и эргономикой, эффективно работает при разной степени загрузки. Позволяет сохранять и оптимизировать операции гибки, а также быстро воспроизводить их без потери времени.
Ключевые функции:
- Задание предельных значений (ограничение перемещения траверсы и заднего упора)
- Регулировка времени выдержки
- Индикация положения заднего упора с точностью до 0.1 мм
- Отображение координат осей X и Y
- Поддержка пошагового программирования
- Возможность ручного режима управления
- Память на 30 программ, каждая до 15 шагов гиба
- Ввод угла гибки в градусах с функцией корректировки без ручного пересчёта параметров
- Переключение между метрической и дюймовой системами измерения
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 100-125 тонн (форма инструмента может меняться в зависимости от партии станков):
