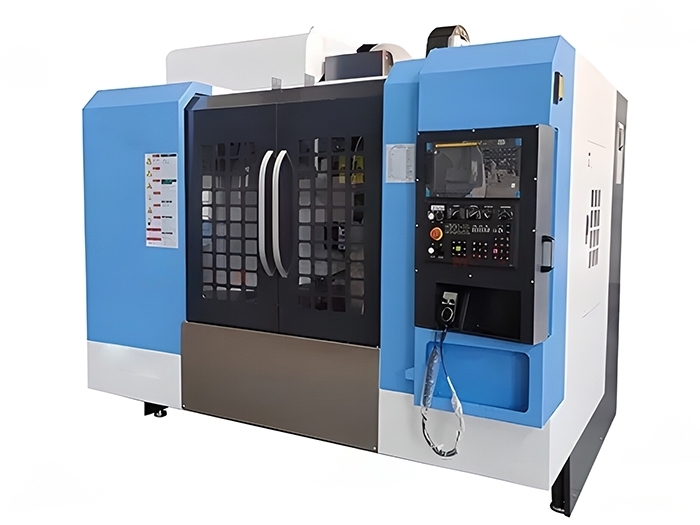

Фрезерный центр VMC1060 с 4-й осью
Артикул: mos78686 Код товара: 101064
Особенности
• Фрезерный центр VMC1060 с 4-й осью — это высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ, предназначенный для изготовления как единичных, так и серийных сложных деталей;
• 4-я ось дает возможность непрерывной круговой или спиральной обработки цилиндрических заготовок сложной формы (что невозможно на 3-х осевом станке). 4-я ось позволяет режущему инструменту фрезеровать пазы и отверстия под любым необходимым углом. Такая ось поможет освоить новые производственные направления в деятельности Вашего предприятия;
• Детали могут быть обработаны в нескольких направлениях, таких как фрезерование, растачивание, сверление и резка;
• Центр легко настраивается и перенастраивается для выполнения различных задач и производства разнообразных деталей. Это позволяет гибко реагировать на изменения требований рынка и быстро вводить в эксплуатацию новые продукты;
• Станок обеспечивает высокую точность и качество обработки деталей, что особенно важно при изготовлении сложных и точных изделий.
Рекомендации
• Центр предназначен для комплексной обработки заготовок из стали, чугуна, цветных металлов и сплавов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, металлургической, горнодобывающей, станкостроительной промышленности.
Стандартная комплектация VMC1060
- FANUC-0i-MF (5) Система ЧПУ
- Прямой привод шпинделя
- Инструментальный магазин на 24 инструмента
- Освещение рабочей зоны
- Система воздушного охлаждения со стороны шпинделя
- Теплообменник электрошкафа
- Ручной маховик
- Винтовой конвейер удаления стружки (шнек)
Опции VMC1060
- Датчик измерения инструмента Renishaw
- Датчик измерения и привязки детали Renishaw
- Система подачи СОЖ через инструмент
- Ленточный транспортер для удаления стружки
Технические характеристики VMC1060
| Характеристика | Значение |
|---|---|
| Система чпу | Fanuc 0i-MF Plus |
| Опциональные системы чпу | Siemens 828D / M80 |
| Производитель | Китай |
| Код номенклатуры | КА-00066247 |
| Страна-производитель | КНР |
| Оси | 4 |
| Тип привода | шарико-винтовая пара |
| Размер стола, мм | 1200 х 600 |
| Грузоподъемность, кг | 800 |
| Кол-во/размер/дистанция | 5 / 18 / 100 |
| Максимальное расстояние шпиндель - колонна, мм | 650 |
| Расстояние от торца шпинделя до стола, мм | 120 – 720 (опц. 80 – 680) |
| Ход по оси х, мм | 1000 |
| Ход по оси y, мм | 600 |
| Ход по оси z, мм | 600 |
| Ход по осям x/y/z, мм | 1000 / 600 / 600 |
| Максимальная скорость подачи по осям x/y/z, м/мин | 10 |
| Скорость быстрого хода по осям х/y/z, м/мин | 36 / 36 / 20 |
| Конец шпинделя | BT-40 (опция BT-50) |
| Частота вращения шпинделя, об/мин | 12000 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 24 |
| Максимальная масса инструмента, кг | 7 (опц. 13) |
| Время смены инструмента, сек | 2 (опц. 3.8) |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 85 (опц.120) |
| Максимальная длина инструмента, мм | 300 |
| Точность позиционирования по осям x/y/z, мм | ± 0.005 |
| Повторяемость по осям x/y/z, мм | ± 0.003 |
| Электропитание, в/гц | 380/50 |
| Давление воздуха, бар | 6 |
| Мощность двигателя, квт | 11 / 15 |
| Мощность сервомоторов x, y, z, квт | 3 / 3 / 3 |
| Общая потребляемая мощность, квт | 25 |
| Длина, мм | 3200 |
| Ширина, мм | 2500 |
| Высота, мм | 2800 |
| Вес, кг | 6800 |
| Размер упаковки, мм | 3500x2300x2600 |
