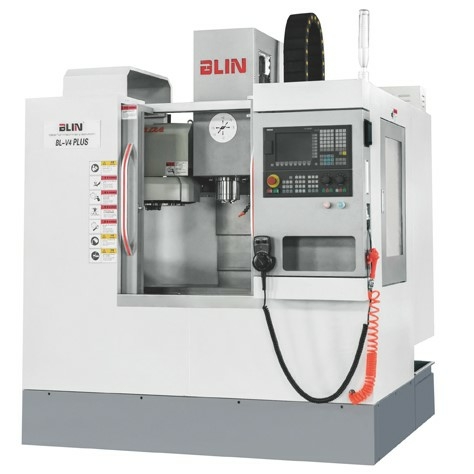

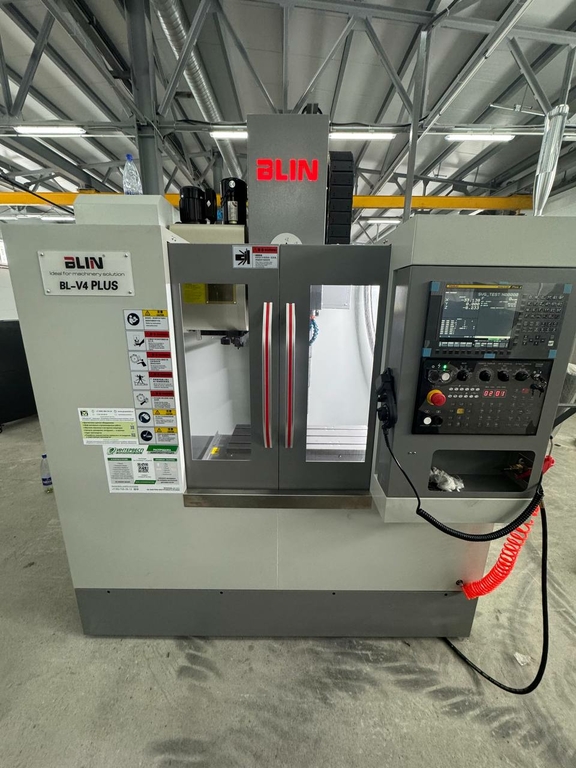

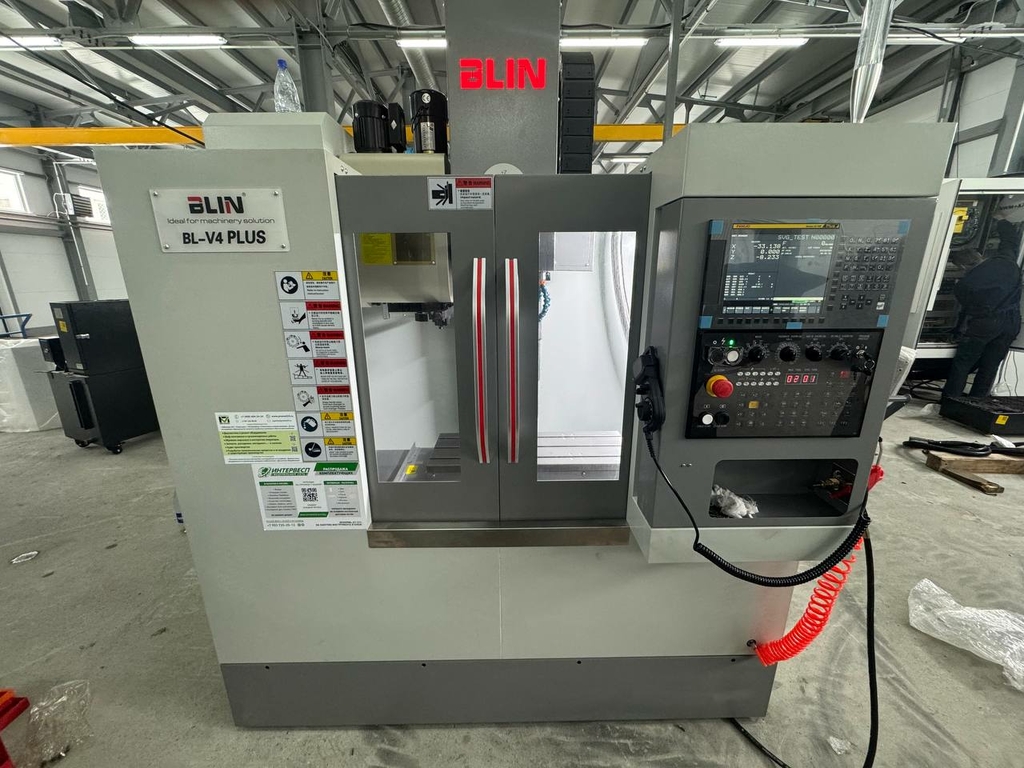

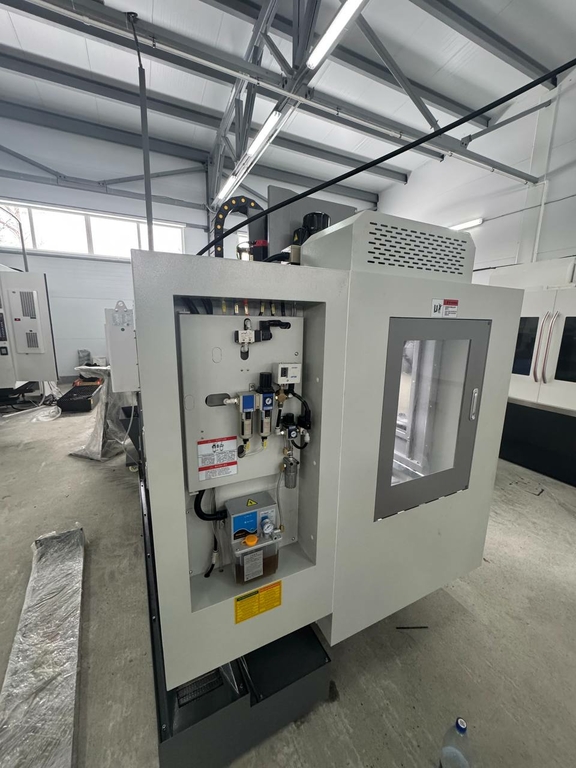

Фрезерный обрабатывающий центр NINGBO BLIN MACHINERY BL-V4 PLUS
(голосов 0)
Артикул: int4517 Код товара: 102079
Под заказ
- Система ЧПУ: FANUC (Япония) / SIEMENS (Германия)
- Привода: FANUC (Япония) / SIEMENS (Германия)
- ШВП: NACHI (Япония) / FAG (Германия)
- Направляющие: HIWIN, PMI (Тайвань) / REXROTH (Германия)
- Подшипники шпинделя: NSK (Япония) / FAG (Германия)
- Шпиндель: KENTURN/VYU CHENG (Тайвань)
- Инструментальный магазин: DEX (Тайвань)
- Система смазки: LUBE (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: MINDMAN (Тайвань)
- Крепёж: YINSH (Тайвань)
- Муфты: NBK, MIKI PULLEY (Япония)
Стандартная комплектация NINGBO BLIN MACHINERY BL-V4 PLUS

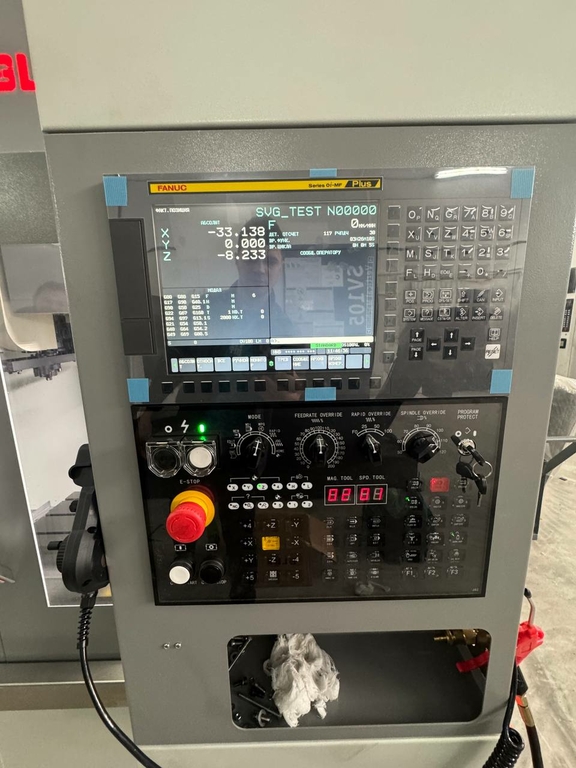

- Система ЧПУ SIEMENS 808D
- MPG маховик
- Шпиндель 8 000 об/мин (ременной привод)
- Двигатель шпинделя 3,7 кВт
- Масляное охлаждение шпинделя
- Серводвигатели FANUC по осям X/Y/Z
- Автоматическая смена инструмента на 12 позиции (тип-зонтик)

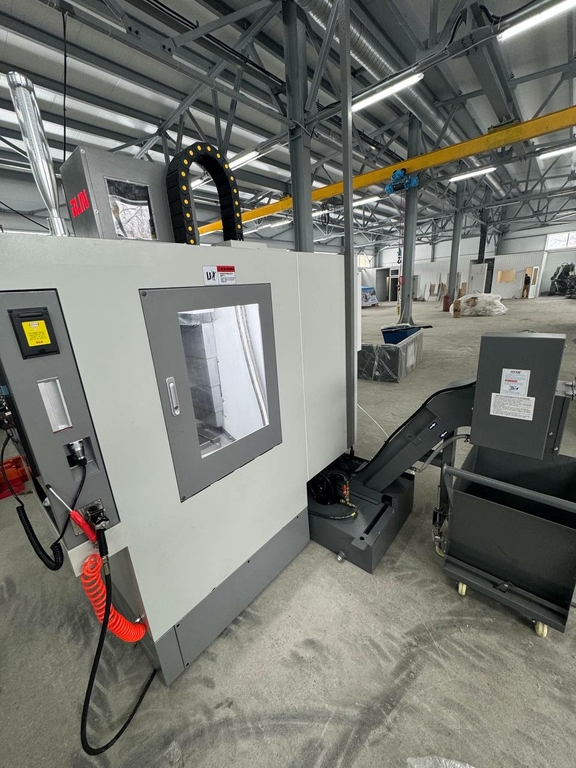

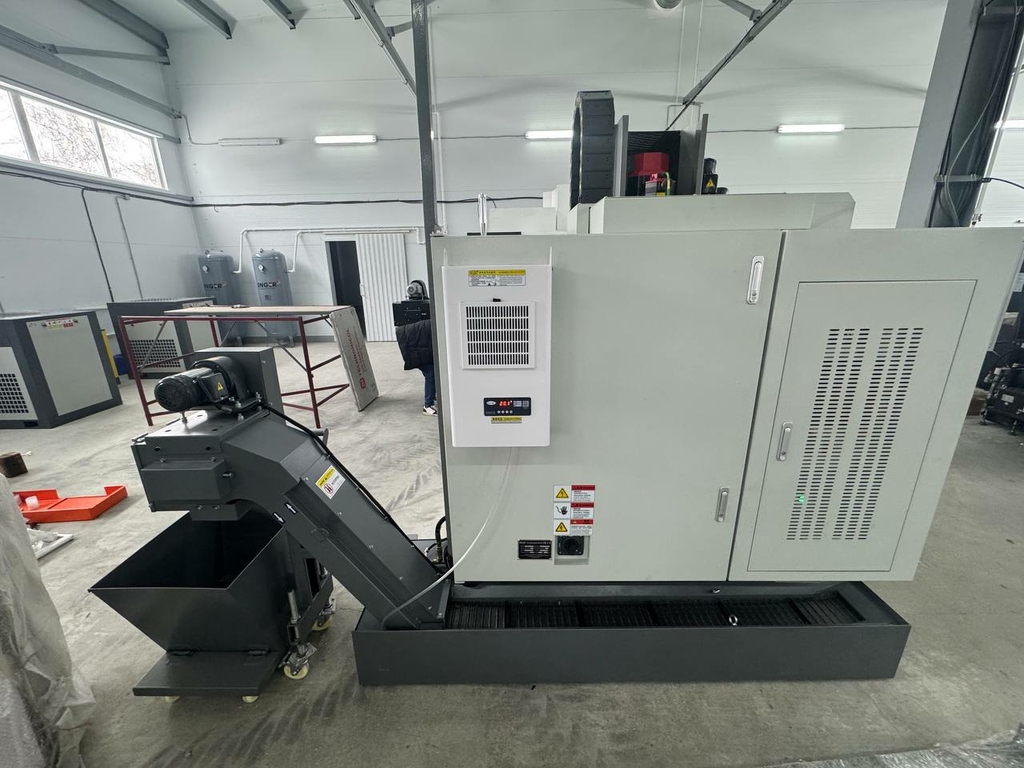

- Стружечный конвейер цепного типа
- Кондиционер электрического шкафа
- Замок передней двери датчиком, замок боковой двери болтами
- Полностью закрытая рабочая зона
- Система автоматической смазки

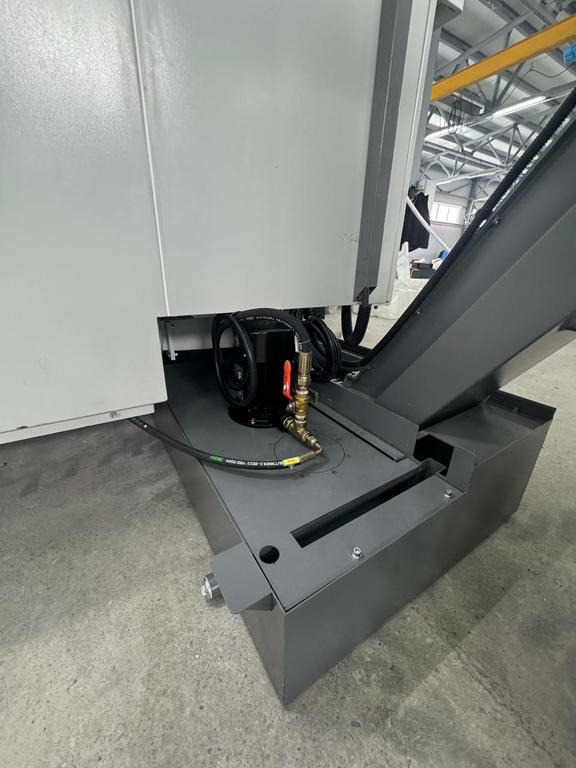

- Система охлаждения
- Освещение рабочей зоны станка
- Трехцветная индикаторная лампа
- Пистолет для СОЖ
- Пистолет для сжатого воздуха
- Трансформатор 380В (3 фазы встроенный)
- Выравнивающие опоры
- Комплект инструментов для настройки и обслуживания станка
- Комплект технической документации
- Система ЧПУ: FANUC (Япония) / SIEMENS (Германия)
- Привода: FANUC (Япония) / SIEMENS (Германия)
- ШВП: NACHI (Япония) / FAG (Германия)
- Направляющие: HIWIN, PMI (Тайвань) / REXROTH (Германия)
- Подшипники шпинделя: NSK (Япония) / FAG (Германия)
- Шпиндель: KENTURN/VYU CHENG (Тайвань)
- Инструментальный магазин: DEX (Тайвань)
- Система смазки: LUBE (Япония)
- Электрокомпоненты: SCHNEIDER (Франция)
- Пневмокомпоненты: MINDMAN (Тайвань)
- Крепёж: YINSH (Тайвань)
- Муфты: NBK, MIKI PULLEY (Япония)
Технические характеристики NINGBO BLIN MACHINERY BL-V4 PLUS
| Наименование характеристики | Размерность | Значение | |

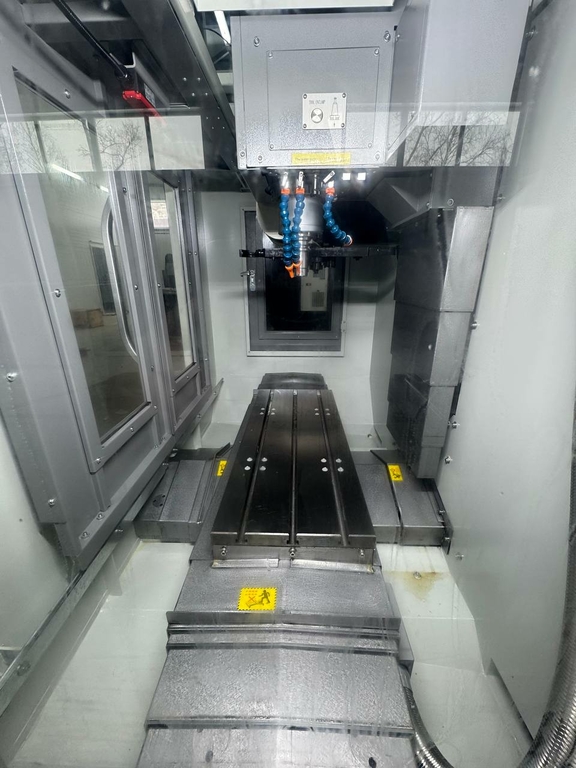

| Рабочий стол | Размер стола | мм | 800х320 |
| Т-образные пазы | шт | 3/14/100 | |
| Максимальная грузоподъёмность стола | кг | 200 | |
| Перемещения | По оси Х | мм | 450 |
| По оси y | мм | 300 | |
| По оси z | мм | 480 | |
| Шпиндель | Расстояние от торца шпинделя до поверхности стола | мм | 105÷585 |
| Расстояние от центра шпинделя до колоны | мм | 375 | |
| Конус шпинделя | - | ВТ40 | |
| Мощность шпинделя (опция) | кВт | 3,7 (опц. 5,5) | |
| Максимальная скорость шпинделя (опция) | об/мин | Ремень – 8 000 (10 000), Прямой привод – 12 000 | |
| Оси | Ширина линейной направляющей по осям X/Y/Z | мм | 30/30/30 |
| Быстрые перемещения по осям x/y/z | м/мин | 36/36/24 | |
| Диаметр/шаг шарико-винтовой передачи по осям x/y/z | мм | 32/12 | |
| Крутящий момент двигателя по осям x/y/z | Нм | 6/6/11 | |
| Точностные характеристика | Точность позиционирования | мм | ±0,005 |
| Повторяемость | мм | ±0,003 | |
| Инструментальный магазин | Количество инструментов | Зонтик – 12, Рука – 16 | |
| Максимальный вес инструмента | кг | 8 | |
| Максимальная длина инструмента | мм | 220 | |
| Максимальный диаметр инструмента (при занятой соседней ячейкой) | мм | 78 | |
| Максимальный диаметр инструмента (при свободной соседней ячейкой) | мм | 120 | |
| Время смены инструмента | сек | 1,8 | |
| Габаритные размеры | Длина | мм | 1 830 |
| Ширина | мм | 1 870 | |
| Высота | мм | 2 120 | |
| Вес станка | кг | 2 400 | |
| Система чпу | - | SIEMENS 808D | |
