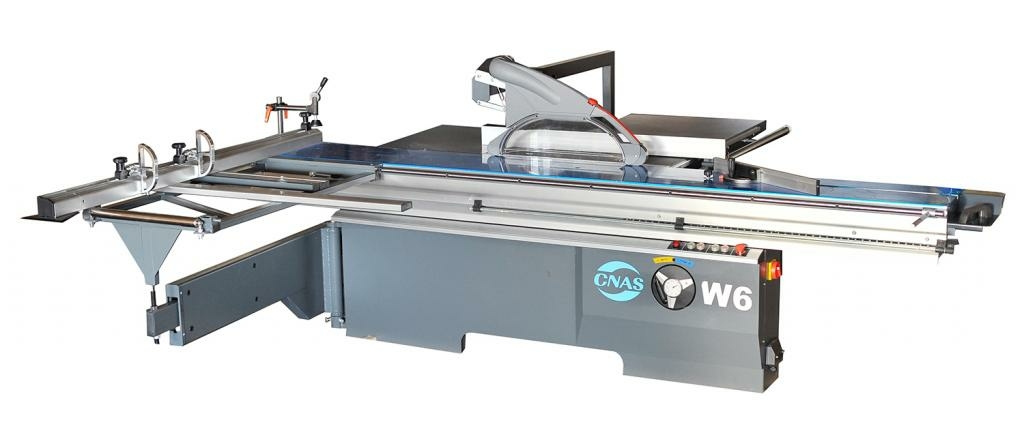

Форматно-раскроечный станок Ltt W6

Форматно-раскроечный станок с наклоняемой пилой и подвижной кареткой на роликовых направляющих. Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства. Применяется в серийном мебельном и столярном производствах для изготовления корпусной мебели.

Особенности конструкции:

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах;
• Усиленная алюминиевая каретка длиной 3200 мм шириной 375 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию;
• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла основную пилу и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов;
• Наклон пильного узла 450 позволяет осуществлять распил заготовки под углом;
• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки подрезного устройства, оборудованного функцией точной настройки при помощи рукояток, размещенных на поверхности станка со стороны оператора;
• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом;
• Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила;
• Панель управления проста и лаконична. В штурвале наклона пилы расположен индикатор часового типа. Пульт управления выполнен под наклоном к оператору для удобства управления;

Станок дополнительно оснащен надежным чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Технические характеристики

Технические характеристики

• Усиленная роликовая каретка со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен и долговечен.
• Станина имеет жесткую сварную конструкцию.
• Линейка для большего удобства оснащена откидными упорами и линзами.
• Раздельные мощные приводы на основную и подрезную пилу.
• Наклон пильного узла 45 градусов.
• Регулировка основной и подрезной пилы.
• Усиленная конструкция форматного стола.
• Механическая панель управления проста и лаконична.
• Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации.
• Кожух защиты пилы входит в комплект.
• Комплектующие надежно спрятаны в отсек в станине станка.
• Каретка и станина станка упакованы в разные фанерные ящики, что полностью исключает повреждение во время транспортировки.
