Форматно-раскроечный станок с электроподъёмом пильного узла Ltt W9D

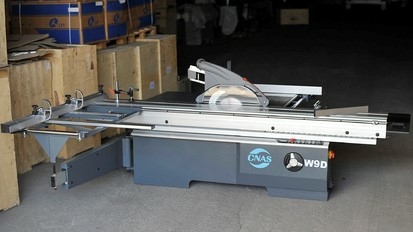

Форматно-раскроечный станок мод.W9D с роликовой кареткой и  электроподъёмом пилы.
Предназначен для штучного и пакетного раскроя плитных материалов, в т.ч. облицованных ламинатом. Станок спроектирован для использования в тяжелых условиях работы, характеризуется высоким запасом прочности, обеспечивающим стабильное функционирование всех узлов и механизмов, отлично зарекомендовал себя в условиях крупносерийного и массового производства.
- Роликовая каретка 3200
- Наклон пилы 45
- Параллелограммный прозрачный кожух защиты пилы
- Поворотная штанга защиты пилы

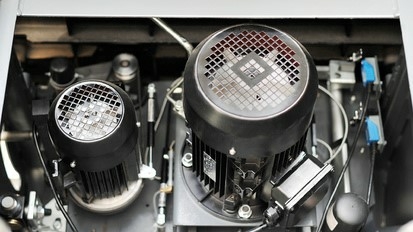

- Мощные электродвигатели 5,5 и 1,1 кВт
- Электроподъём пильного узла
- Электронная индикация наклона пильного узла
- Централизованная система смазки
- роликовая опора перед основным столом

Особенности конструкции:

• Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах.
• Усиленная алюминиевая каретка длиной 3200 мм шириной 410 мм с надежными стальными цилиндрическими направляющими обеспечивает высочайшую точность и качество распиловки. Надежная алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Легкость и высокая скорость перемещения каретки обеспечивается роликами направляющего типа. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.
• Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращения относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.
• Электрорегулировка вылета основной пилы осуществляется по направляющим на линейных подшипниках.
• Наклон пильного узла 45 градусов позволяет осуществлять распил заготовки под углом.

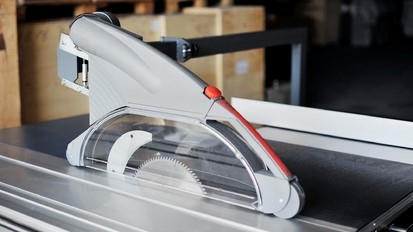

• Пластиковый прозрачный кожух защиты пилы с отводом для аспирации на поворотной штанге обеспечивает надежное удаление стружки из зоны обработки и чистоту рабочего стола.  Съёмная прозрачная часть кожуха упрощает обслуживание станка.
• Отличное качество раскроя облицованных деталей гарантировано наличием в базовой комплектации поставки узла подрезки, оборудованного функцией точной настройки при помощи рукояток размещенных на боковой панели станка.
• Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90 до 45 градусов для раскроя материала под заданным углом.

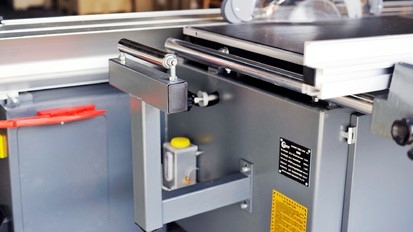

• Дополнительный опорный ролик увеличивает рабочий стол и позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.
• Панель управления проста и лаконична. Пульт управления выполнен под наклоном к оператору для удобства управления.
• Станок дополнительно оснащен чугунным эксцентриковым прижимом для надежной фиксации заготовки.

Технические характеристики

• Ø основной пилы, мм 300 х 30
• Ø подрезной пилы, мм 120 х 20
• Длина пропила, мм 3200
• Мощность, кВт 5,5
• Масса, кг 930
• Модель LTT W9D
• Type Форматно-раскроечный станок с электроподъёмом пильного узла
