Двухсторонний продольно-фрезерный станок QUADRO 320SAW TARUKI
(голосов 0)
Артикул: 9544063320saw_taruki Код товара: 106416
Под заказ
Станок Quadro 320 SAW TARUKI – отлично подходит для изготовления брусков Таруки, брусков для мебельного щита. Предназначен для продольного двухстороннего фрезерования в размер по толщине заготовок из древесины с дальнейшей продольной распиловкой калиброванной заготовки на доски, бруски заданной толщины, а также раскроя досок на заготовки заданной ширины. Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства.
Область применения QUADRO 320SAW TARUKI
Предприятия и цеха по производству брусков «Таруки», клееного мебельного щита, производству погонажных изделий, производству мебели, столярно-строительных изделий, и другие деревообрабатывающие производства. Получаемые изделия
Схемы обработки QUADRO 320SAW TARUKI
Конструктивные особенности QUADRO 320SAW TARUKI
 |
Чугунная массивная литая станина, прошедшая точную механическую обработку за 1 установ А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок. |
 |
Охлаждение пил Для эффективного охлаждения пил во время работы станок оснащен отдельным штуцером для подключения воды для охлаждения. К данному штуцеру подключается шланг с внутренним диаметром Ø12 мм. Путем регулировки степени открытия регулировочного клапана можно регулировать объем воды, подаваемой в полый пильный вал. При включении двигателя подачи электромагнитный клапан штуцера автоматически открывается, и вода поступает внутрь полого пильного вала. При вращении вала вода выбрасывается на пилы, за счет чего достигается их охлаждение. При обработке сухих заготовок пользователю рекомендуется использовать охлаждение воздухом, для этого к тому же штуцеру подключается источник холодного воздуха. Такой способ охлаждения эффективно продлевает срок службы пил. |
 |
Мощность привода пильного узла 22 кВт Позволяет устанавливать несколько дисковых пил диаметром до 250 мм с максимальной высотой пропила заготовки 75 мм. Для реализации возможностей двигателя такой мощности для передачи вращения используются специальные ремни трапецеидального поперечного сечения. |
 |
Высокоскоростные прецизионные динамически сбалансированные шпиндели Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония). |
 |

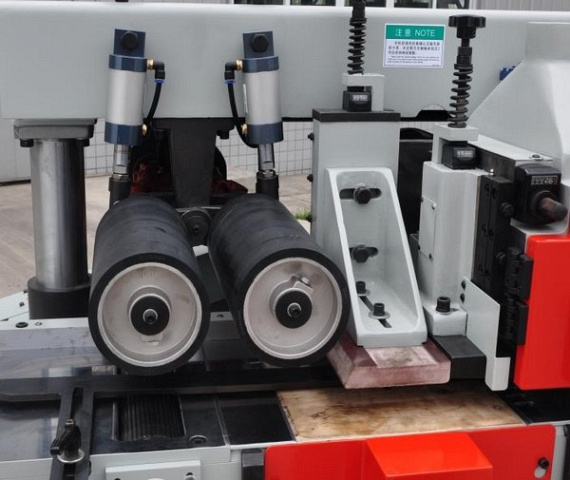

Мощная система подачи и фиксации пиломатериала Система подачи состоит из оптимального количества приводных роликов (расположенных как в столе, так и над столом). В столе станка расположено 4 приводных ролика. Необходимы для протяжки массивных заготовок шириной до 260 мм, в том числе заготовок естественной влажности. |
 |

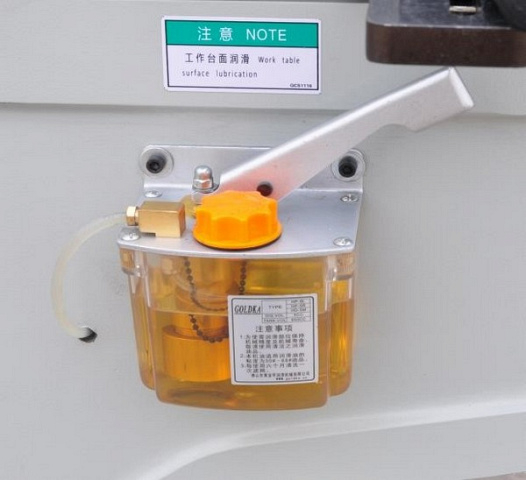

2 ручных нососа для смазки рабочего стола и узлов Со стороны подачи имеются два ручных смазочных насоса. Разрешается использовать только масла для направляющих с хорошими антикоррозийными свойствами. Один насос предназначен для смазывания рабочего стола. Смазка облегчает движение заготовки и защищает поверхность стола, что особенно важно при обработке влажных и смолистых заготовок. Другой насос предназначен для централизованного смазывания поверхностей скольжения. Каждая точка смазки оснащена клапаном для регулировки объема подачи масла. |
 |

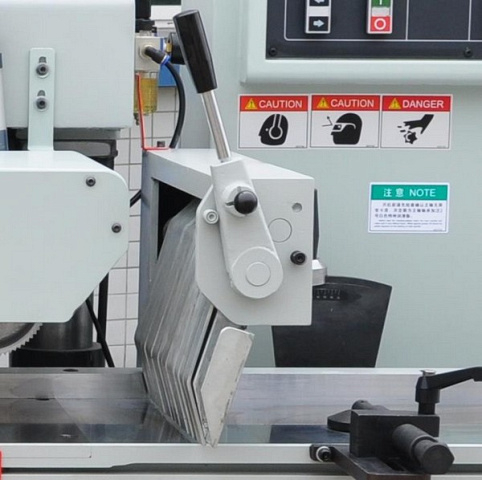

Когтевая защита Установлена на станке и препятствует обратному выбросу заготовок. Благодаря данной системе соблюдаются нормы безопасности оператора станка. Когтевые лучи изготовлены из прочной стали. |
 |
Специальное исполнение верхнего прижима и плиты пильного узла Изготовлены из текстолита и твердых пород древесины для удобства и быстрого формирования необходимого постава пил. |
 |

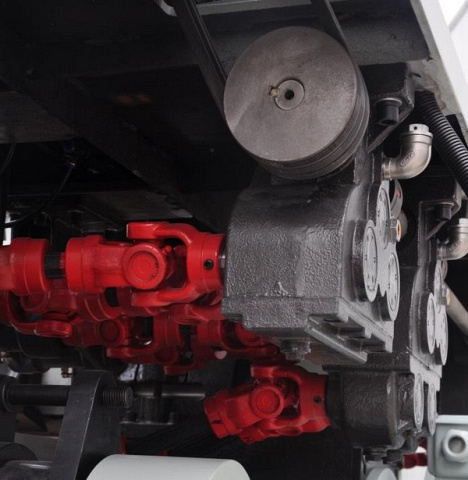

Чугунные редукторы с карданным приводом прижимных роликов Мощная система подачи (передача крутящего момента) позволяет протягивать заготовки при максимальных режимах пиления, а литое исполнение редукторов позволяет избегать возникновения каких-либо вибраций. |
 |

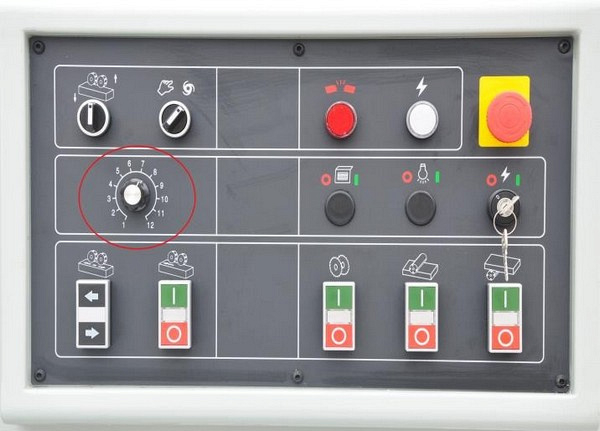

Электронный инветор Для бесступенчатой регулировки скорости подачи заготовок в диапазоне от 10 до 36 м/мин используется частотный инвертор. Надежная и современная система позволяет достигать необходимых скоростей подачи при самых разных режимах пиления. |
 |

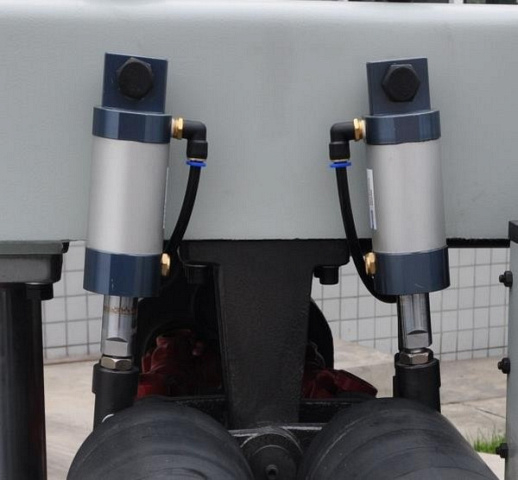

Пневматическое управление прижимными роликами Это обеспечивает безупречное позиционирование заготовки в процессе обработки. Настройка усилия прижима производится быстро и удобно с центрального пульта управления. |
 |
Наружный диаметр шпинделей 40 мм Позволяет обрабатывать заготовки шириной 200 мм, использовать дисковые пилы. |
Технические характеристики QUADRO 320SAW TARUKI
| Характеристика | Значение |
|---|---|
| Количество шпинделей, шт. | 3 |
| Макс. сечение заготовки, мм | 75 х 200 |
| Скорость подачи, м/мин | 10 - 36 |
| Диаметр шпинделей, мм | 40 |
| Частота вращения шпинделей, об/мин | 6800 (1, 2 шпиндели),4500 (3 шпиндель) |
| Производимые изделия | бруски «Таруки» / мебельный щит / столярно-строительные изделия / клееный брус / клееный щит / погонажные изделия / детали для стандартного домостроения / массивный брус |
| Джоинтер для прямых ножей | нет |
| Джоинтер для профильных ножей | нет |
| Контропоры | нет |
| Возможность установки пил | есть |
| Минимальная длина подаваемой заготовки, мм | 600 |
| Высота пропила, мм | до 75 |
| Шпиндель №1, кВт | 4 (1-го нижнего) |
| Шпиндель №2, кВт | 5,5 (верхнего) |
| Шпиндель №3, кВт | 22 (2-го нижнего) пильный + 0,75 |
| Мощность двигателя подачи, кВт | 3 |
| Мощность двигателя подъема траверсы, кВт | 0,37 |
| Общая установленная мощность, кВт | 35,62 |
| Шпиндель №1, мм | 102 - 125 (1-го нижнего) |
| Шпиндель №2, мм | 105 - 150 (верхнего) |
| Шпиндель №3, мм | 250 (2-го нижнего) пильный |
| Ширина, мм | 200 |
| Толщина, мм | 75 |
| Длина, мм | 2950 |
| Ширина, мм | 1320 |
| Высота, мм | 1500 |
| Вес, кг | 3300 |
