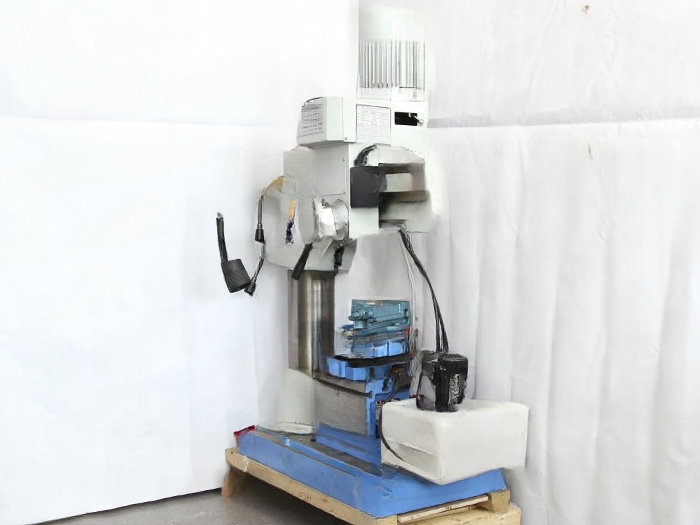

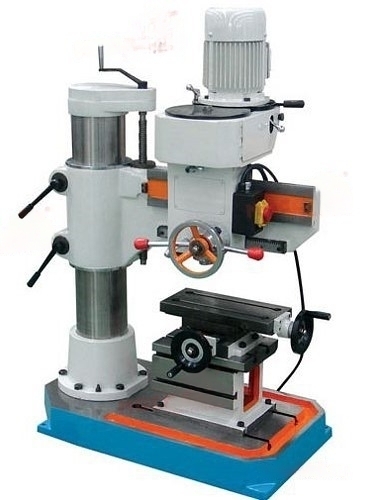

Радиально-сверлильный станок DM 20

Особенности

• Радиально-сверлильный станок TTMC DM 20 предназначен для сверления, рассверливания, зенкерования, снятия фасок, развертывания, растачивания, многоинструментальной обработки отверстий в заготовках крупных деталей при единичном и серийном производстве;

• Компоновка радиально-сверлильного станка позволяет установить шпиндель с инструментом в любой точке рабочей зоны за счет перемещения шпиндельной головки (бабки) по направляющим траверсы (рукава) и поворота траверсы вокруг колонны;

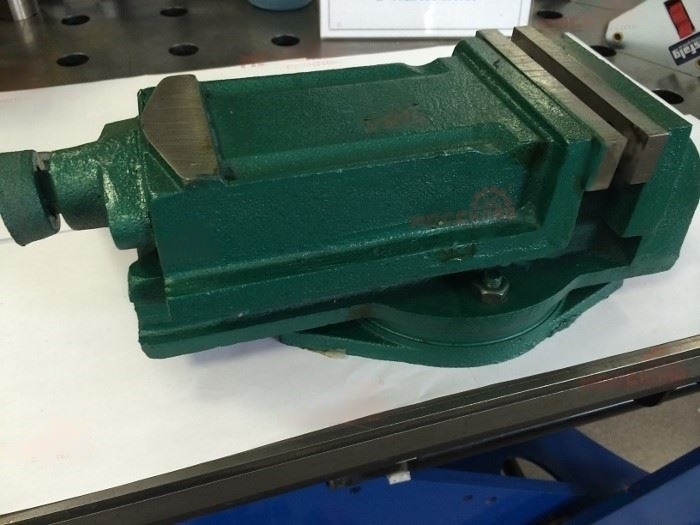

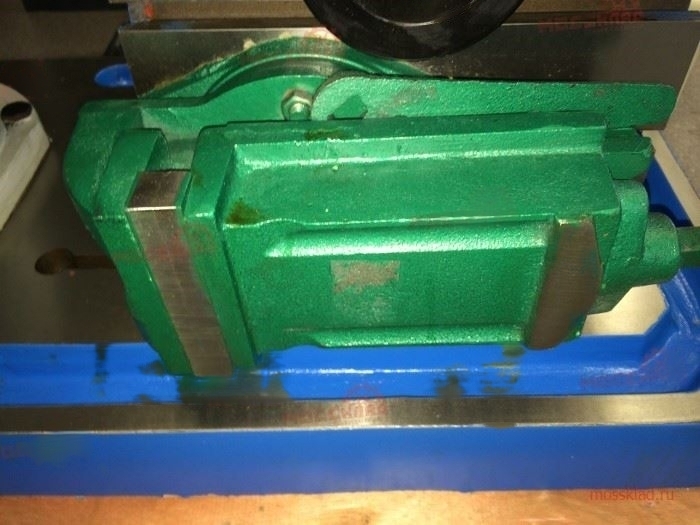

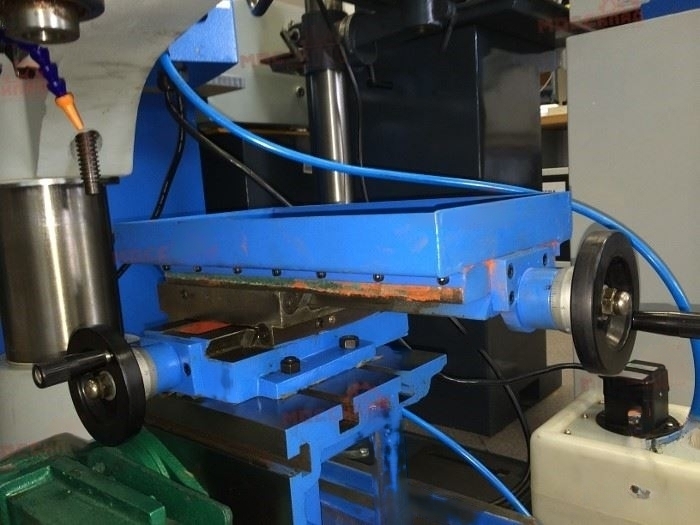

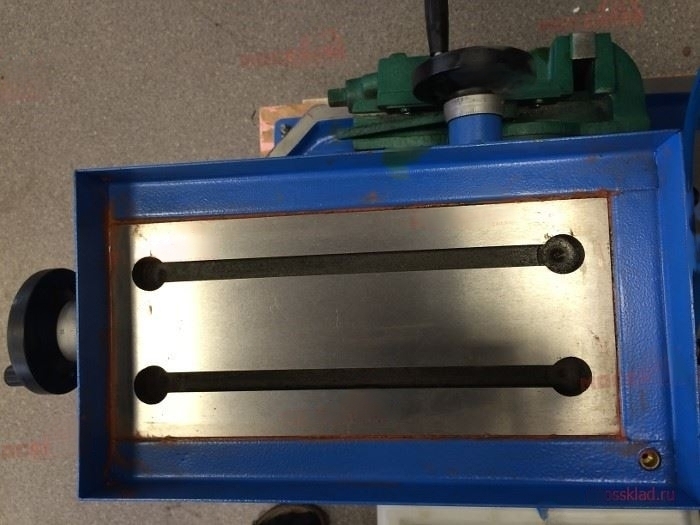

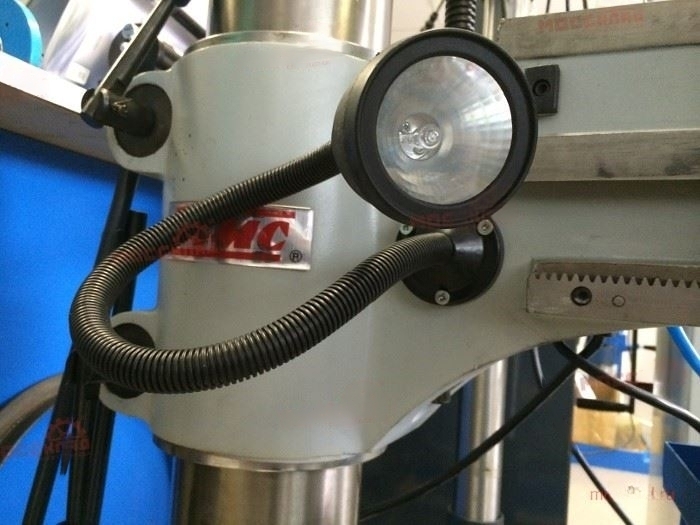

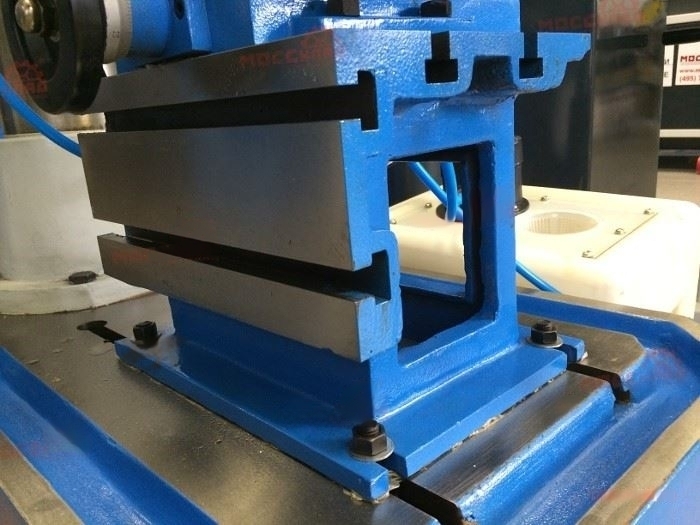

• К дополнительным опциям станка относятся: галогенный светильник, станочные тиски для фрезерования, коробчатый стол размером 300 х 220мм, имеющий на каждой из 2-х сторон по 2 Т-образных паза на 14мм (расстояние между пазами 80мм), координатный стол;

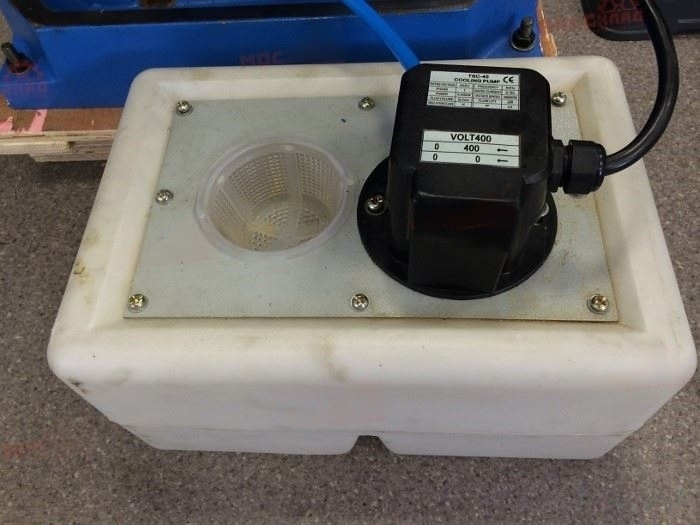

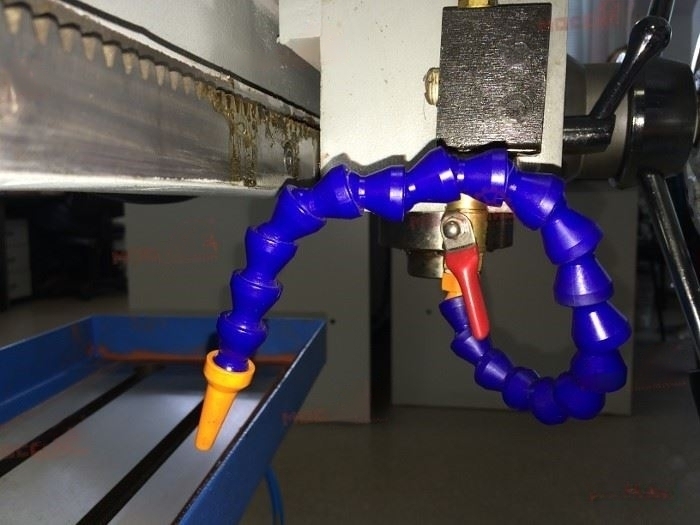

• Система подачи СОЖ имеет замкнутый тип. Из бака емкостью 10 литров с помощью помпы мощностью 45Вт охлаждающая жидкость подается на форсунку в виде модульной трубки и на заготовку. Далее СОЖ попадает на координатный стол на котором есть специальный бортик сбора жидкости. В углу станка установлен штуцер, через который СОЖ опять оказывается в баке;

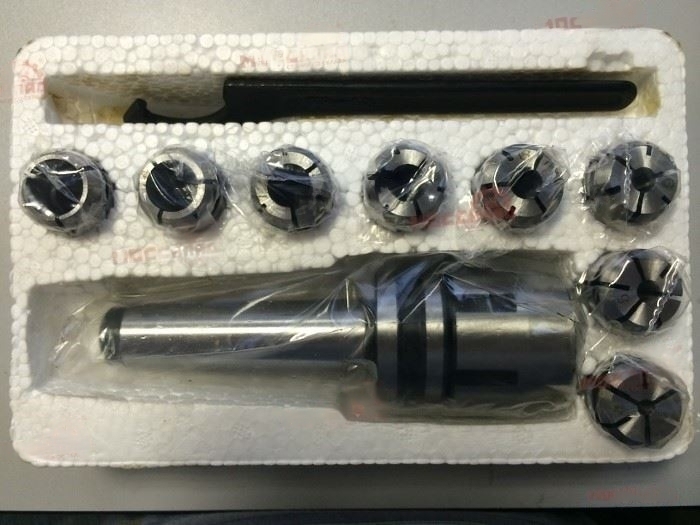

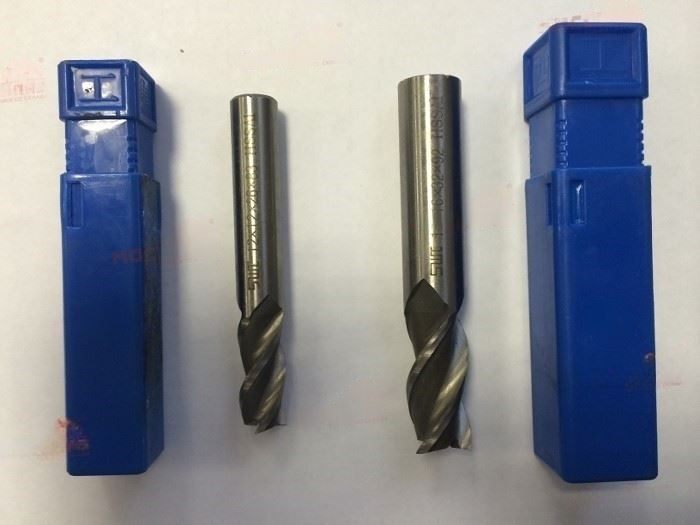

• Опционально поставляется осевой инструмент с цилиндрическим хвостовиком, который крепится с помощью цангового патрона МК3/М12 и набора из 8 цанг - 4, 5, 6, 8, 10, 12, 14, 16. Также возможно установить конический инструмент непосредственно в шпиндель МК3. Если конус инструмента отличается, понадобятся переходные оправки;

Рекомендации

• В отличие от вертикально-сверлильных в радиально-сверлильных станках совмещение оси отверстия заготовки с осью шпинделя достигается перемещением шпинделя в полярных координатах относительно неподвижной заготовки;

• Радиально сверлильный станок используется для рассверливания, развертывания, зенкеровки и нарезания внутренней резьбы.

Технические характеристики DM 20

• Длина стола, мм 350 х 150
• Ø Сверления, мм 20
• Конус шпинделя МК 3 / R8
• Макс. обороты 210 – 2000
• Модель DM 20
• Type Радиально-сверлильный станок
