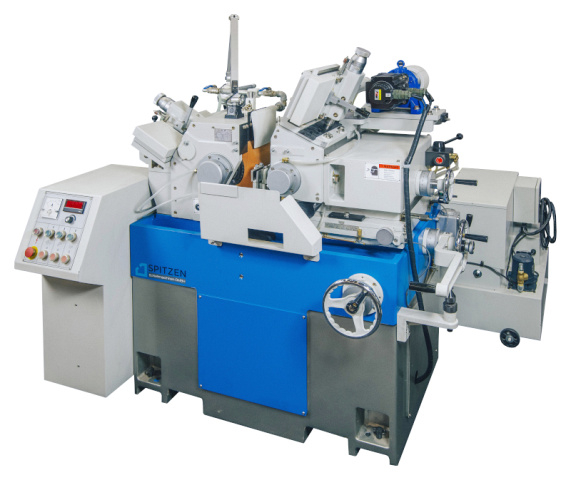

Бесцентрово-шлифовальынй станок Spitzen SCG-3015

Бесцентрово-шлифовальные станки Spitzen SCG предназначены для бесцентровогопроходного*иврезного**шлифования. Оборудование обеспечиваетшлифование***деталей с большими подачами, благодаря большой жесткости станков и наличию опоры по всей длине, подвергающейся давлению шлифовального круга. За счет высокой мощности шлифовального круга осуществляется большой съём материала за один проход, тем самым увеличивается производительность работы. Станки просты в обслуживании, поэтому от оператора не требуется высокой рабочей квалификации. Они легко встраиваются в автоматические линии. При этом погрешности обработки из-за неточности подачи круга или от его износа уменьшаются в 2 раза, по сравнению с центровыми станками, так как они относятся не к радиусу, а к диаметру детали. Бесцентрово-шлифовальные станки Spitzen SCG используются для производительной и точной обработки деталей разных типов: Оборудование может применяться в следующих областях массового производства: Получаемые изделия * Шлифованием на проход обрабатываются заготовки цилиндрической формы малых диаметров и заготовки без центровочных отверстий, а также тонкостенные трубы. ** Врезное шлифование используется для деталей с поверхностью цилиндрического, конического, сферического и фасонного типа, ступенчатых валиков, заготовок для концевого режущего инструмента, а также деталей с разобщенными поверхностями. *** Во время обработки на модели Spitzen SCG материал не зажимается и потому не нуждается в углублениях, направляющих или шпиндельных головках на концах. Вместо этого заготовка поддерживается в шлифовальном станке по ее собственному внешнему диаметру опорным ножом и ведущим кругом. Деталь вращается между высокоскоростным шлифовальным кругом и более медленным (ведущим) колесом регулирования скорости с меньшим диаметром.

Область применения

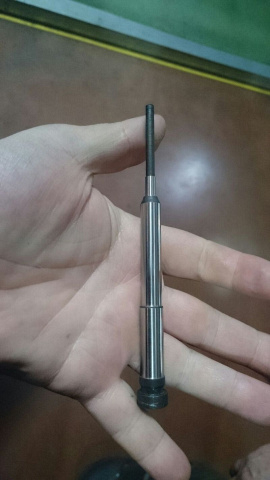

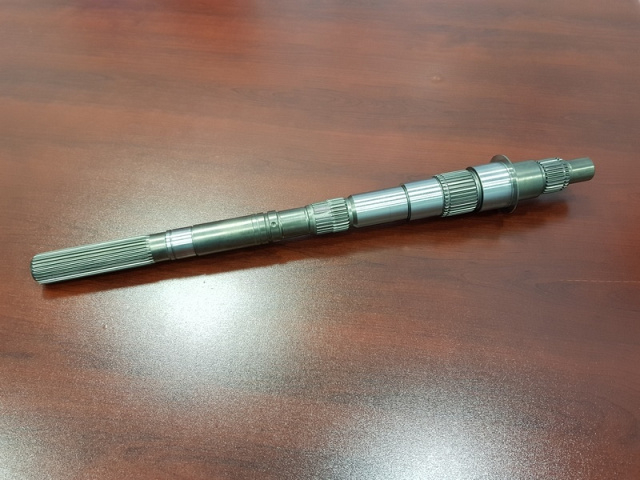

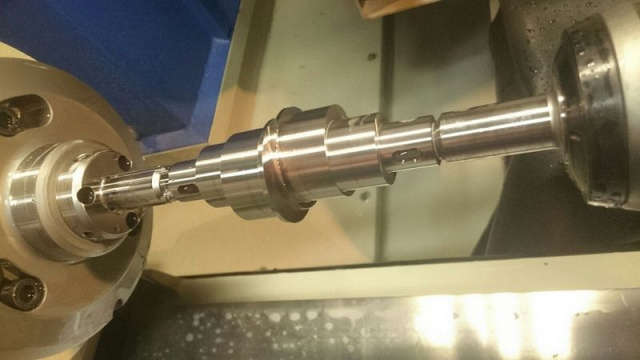

Бесцентрово-шлифовальные станки Spitzen SCG используются для производительной и точной обработки деталей разных типов: Оборудование может применяться в следующих областях массового производства: Получаемые изделия

Схемы обработки

	Горизонтальное шлифование поверхности
	Вертикальное шлифование поверхности

Конструктивные особенности

	Станина Разработана с учетом максимальной жесткости и виброустойчивости. Станина изготавливается из высококачественного чугуна, проходит термообработку и выдержку для снятия внутренних напряжений перед механической обработкой.
	Шпиндель шлифовального круга Установлен на гидродинамических подшипниках с обеспечение подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а так же способствует высокой точности обработки с минимальным биением шпинделя.

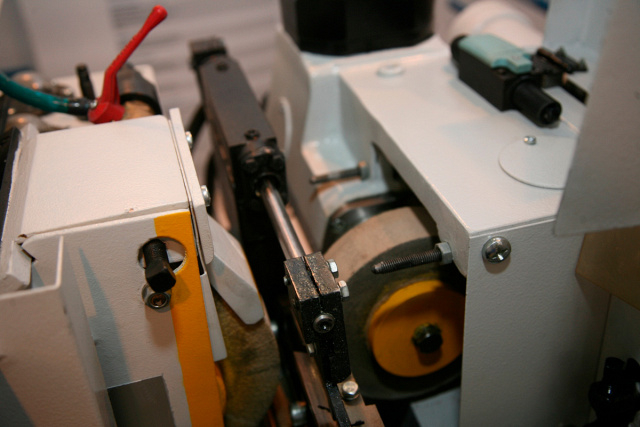

	Шпиндель ведущего круга Установлен на подшипниках скольжения. Регулировка скорости вращения круга осуществляется бесступенчато. Опционально станок можно укомплектовать оснасткой для врезного шлифования.

Комплектация

Стандартная

Дополнительная

Технические характеристики

Характеристика	Значение
Тип шлифования	Бесцентровое шлифование
Микроподача по нижним салазкам, мм	0,2 (на 1 оборот); 0,001 (1 деление)
Подача правильного устройства, мм	1,25 (на 1 оборот); 0,01 (1 деление)
Диаметр шлифуемой заготовки (со стандартным люнетом), мм	1 - 30
Наличие ЧПУ	нет
Размер шлифовального круга (D x d x B), мм	305 x 150 x 120
Частота вращения шлифовального круга, об/мин	1900
Мощность электродвигателя шлифовального круга, кВт	5,5
Мощность электродвигателя подающего круга, кВт	0,75
Размер подающего круга (D x d x B), мм	205 x 150 x 90
Частота вращения подающего круга, мм	0 - 360
Угол поворота подающего круга, °	± 5
Длина, мм	2250
Ширина, мм	1100
Высота, мм	1700
Вес нетто, кг	1600
Вес брутто, кг	1850
