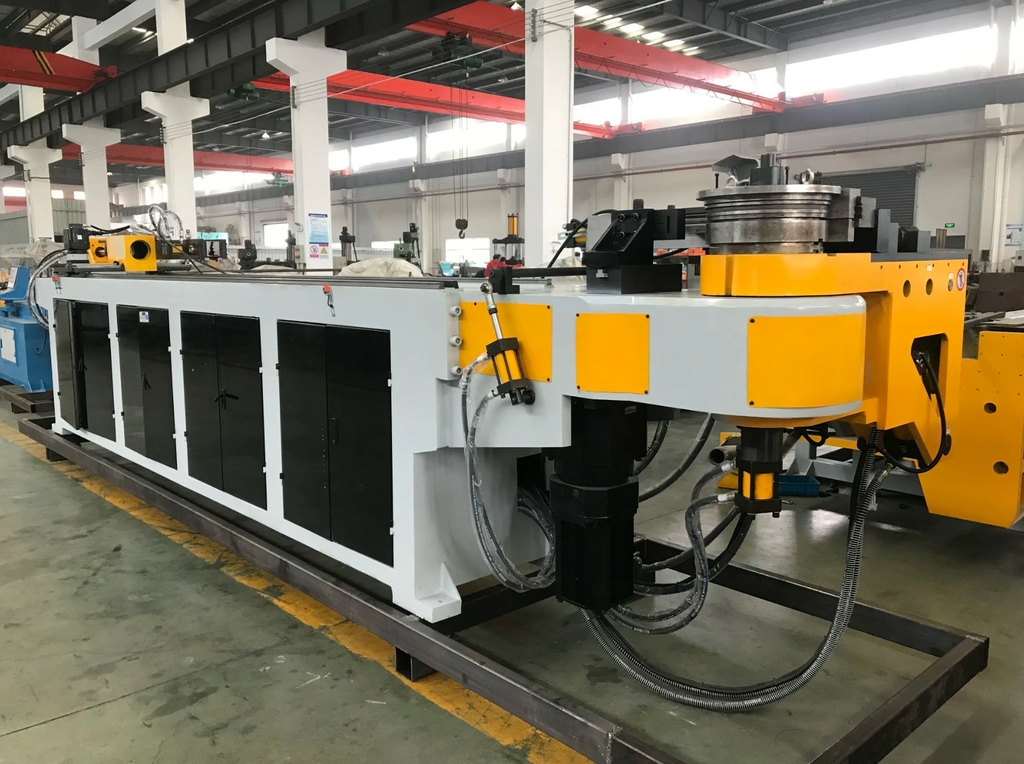

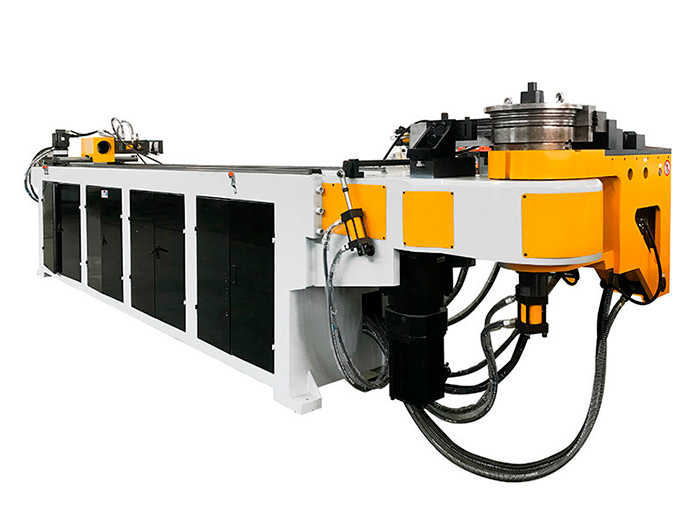

Автоматический трубогибочный станок с ЧПУ DW89CNC

Комплектация DW89CNC

Стандартная:

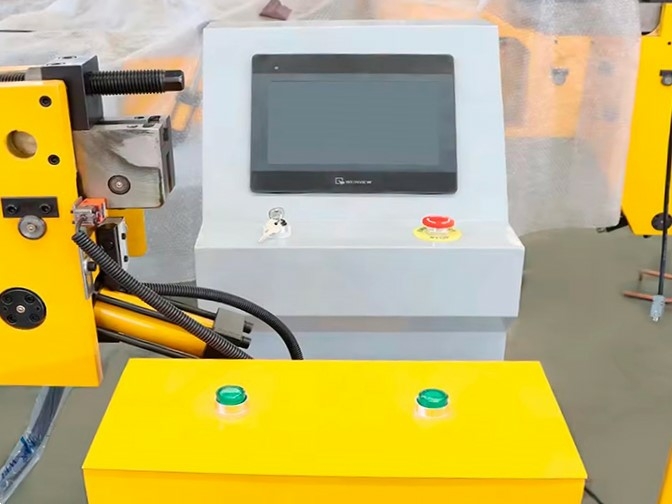

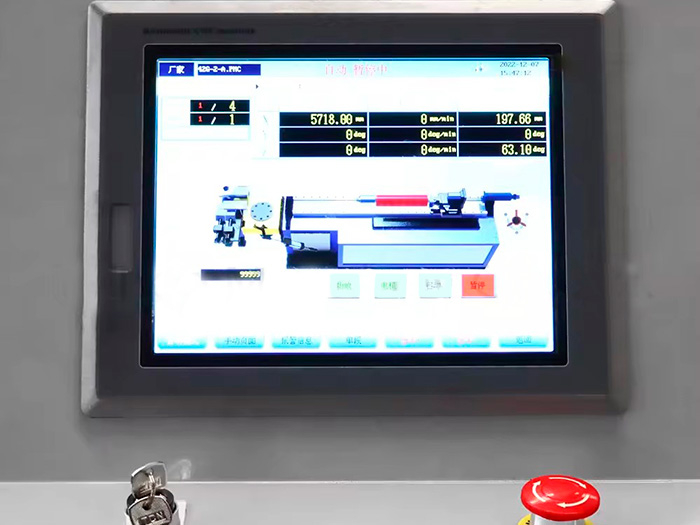

• Управление станком через touchscreen-дисплей PLC контроллер WEINVIEW;
• Система ЧПУ на базе Windows на русском языке;
• Редуктора RV;
• Комплект оснастки для гибки трубы с CLR = 2,5D трубы (Набор роликов, прижимных матриц и дорн под один типоразмер трубы);
• Инструменты и расходники для технического обслуживания станков;

Дополнительная:

• Стандартный гибочный ролик, ползун и прижим:

Набор роликов, прижимных матриц и дорн под один типоразмер трубы;

• Разглаживатель:

Используется для гибки труб большого диаметра с малым радиусом, например, D = 50,8 мм при радиусе гиба, равном 2D трубы или меньше.
Также его использование может потребоваться при определённых условиях и типах труб. Разглаживатель изготавливается из бронзового сплава.
Его основная функция — поддерживать ровное прилегание поверхности трубы к гибочному ролику, чтобы улучшить качество гибки и предотвратить
смятие и появление гофр на месте изгиба. Разглаживатель следует менять после приблизительно 500 изгибов;

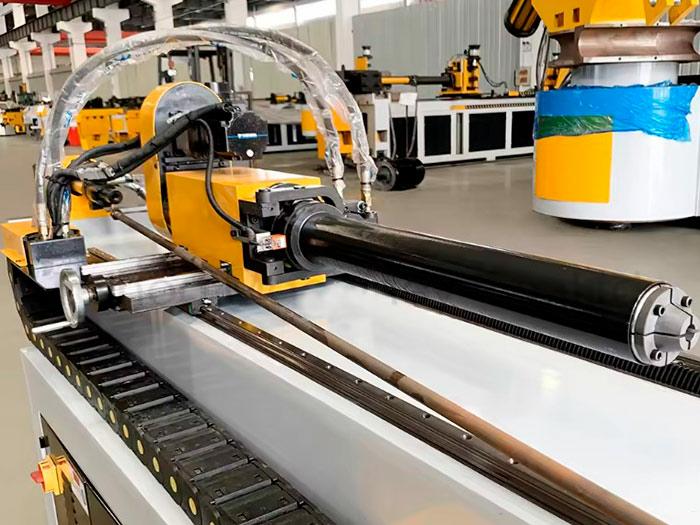

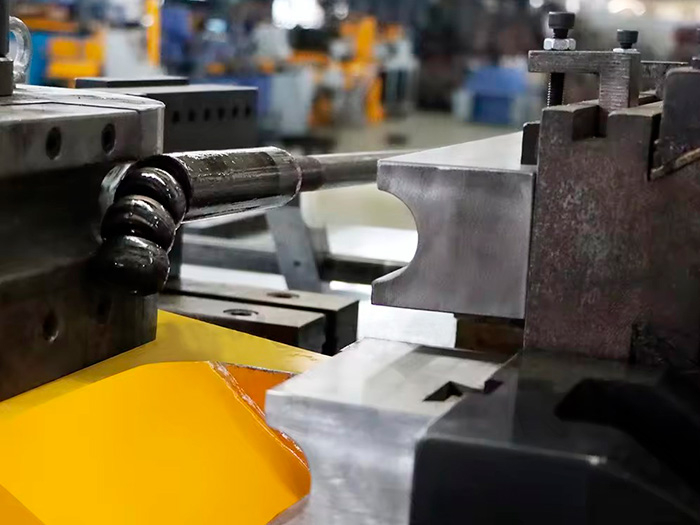

• Дорн:

Приспособление предназначено для выполнения изгибов труб без утончения стенки и предотвращения овальности, а также в некоторых случаях исключает
разрыв трубы. Стандартный тип представляет собой металлический стержень. При радиусе изгиба менее 2 диаметров трубы рекомендуется использовать
"шариковый дорн" (или гибкий дорн);

• Многоуровневый гибочный ролик:

Используется для гибки труб под различные радиусы за одну установку, без необходимости переналадки станка. Обеспечивает полную автоматизацию
многоосевой гибки. Количество роликов на станке обозначается буквой S в его наименовании;

• Функция проталкивания:

Гибка методом проталкивания используется для создания дуг с большим или переменным радиусом, а также спиралей и винтовых изгибов.
Эта технология позволяет изготавливать сложные изделия с множеством больших и малых радиусов;

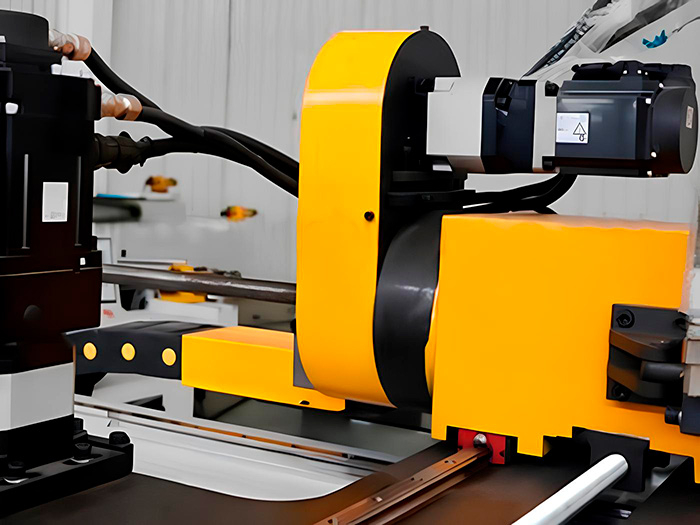

• Сервомотор MITSUBISHI на узел подачи и поворота трубы:

Замена любого гидравлического привода на сервомотор дает следующие преимущества:
Повышенная точность до ±0,05 мм (º);
Скорость увеличена до 3 раз по сравнению с гидравлическим приводом;
Более надежный и современный привод нового поколения;
Отсутствие необходимости в масле;

• Пробивка отверстий:

Узел пробивки отверстий имеет возможность пробивки отверстий до 8 мм в трубах и профилях со стенкой до 1,5 мм;

• Функция "Бустер":

Принцип работы бустера прост: во время гибки намоткой на трубу создается значительное осевое давление (от 5 до 25 тонн) в направлении гиба,
что приводит к дополнительному наплыву металла в месте изгиба. В результате уменьшается утонение стенки и увеличивается утолщение внутренней части.
С мощным бустером утонение стенки можно сократить до 8-12% даже при гибке с радиусом Rср = 1 Дт;

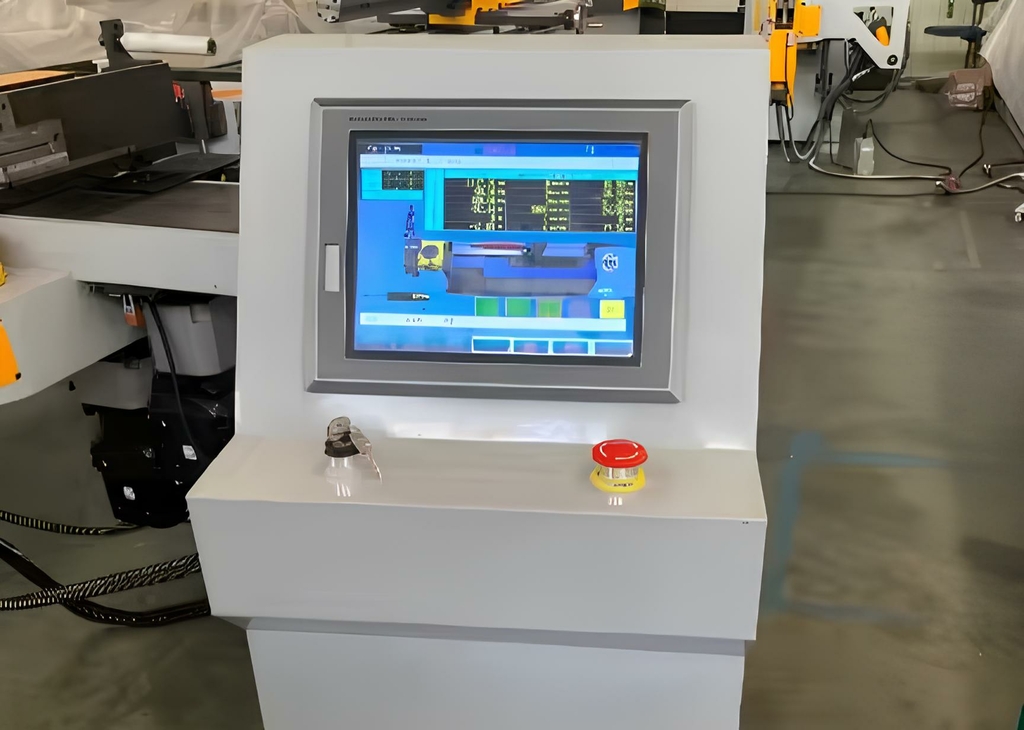

• CNC система IPC:

Промышленный компьютер Тайвань Advantech:
3D симулятор;
Анализатор столкновений USB интерфейс;
Сенсорный дисплей 17” дюймов;
Чтение чертежей формата DXF;
Windows XP;
Intel CPU Atom N270 1.6GHz ;
Internal storage 4GB SO-DIMM DDR2 667;
SDRAM 64GB жесткий диск.

Основные компоненты от ведущих мировых производителей обеспечивают надежность оборудования и доступность в приобретении запасных частей:

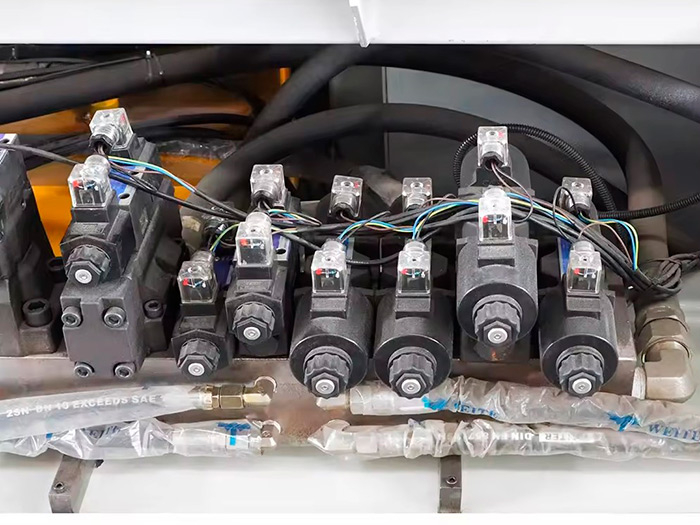

• Электромагнитные клапана -Yuken, Япония
• Энкодер -OMRON, Япония
• Уплотнительные кольца -Valqua, Япония
• Концевики -OMRON, Япония
• Touchscreen-дисплей -Weiview, Китай
