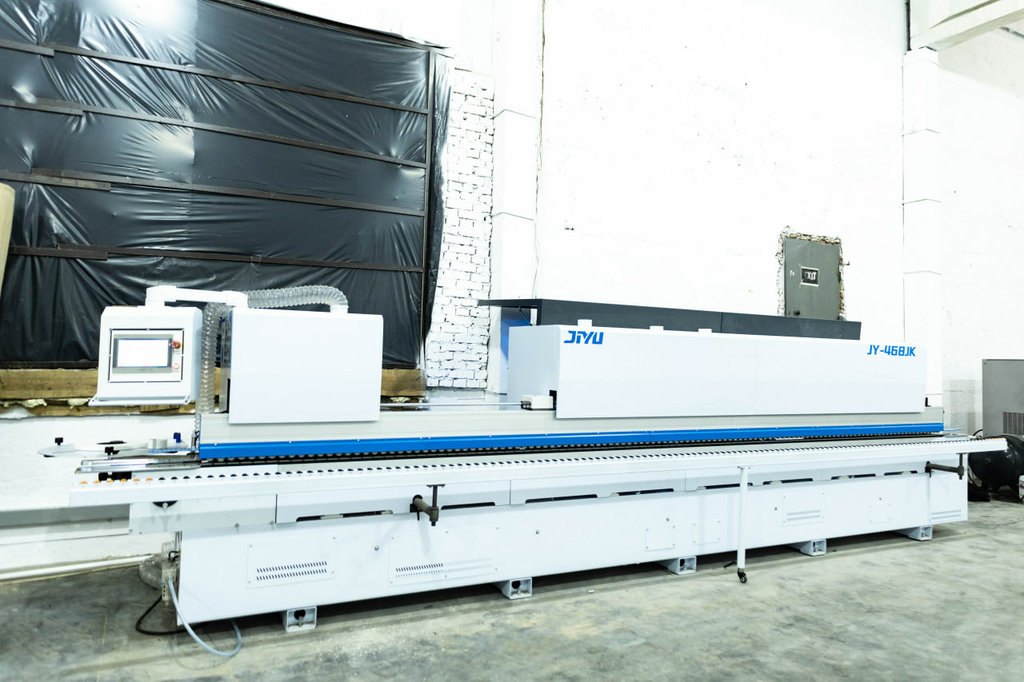

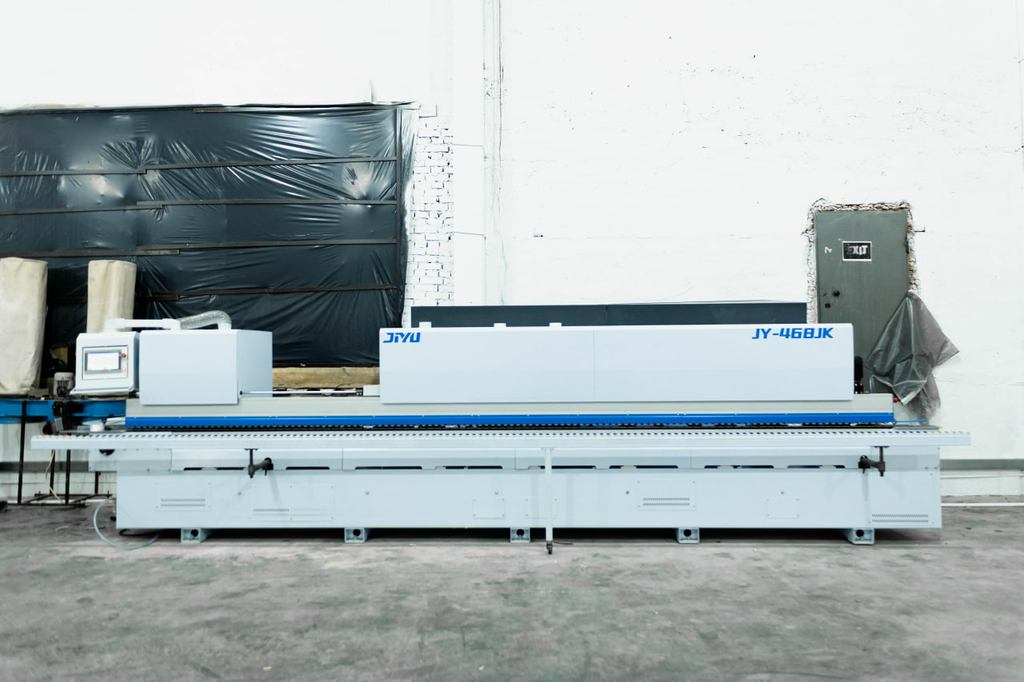

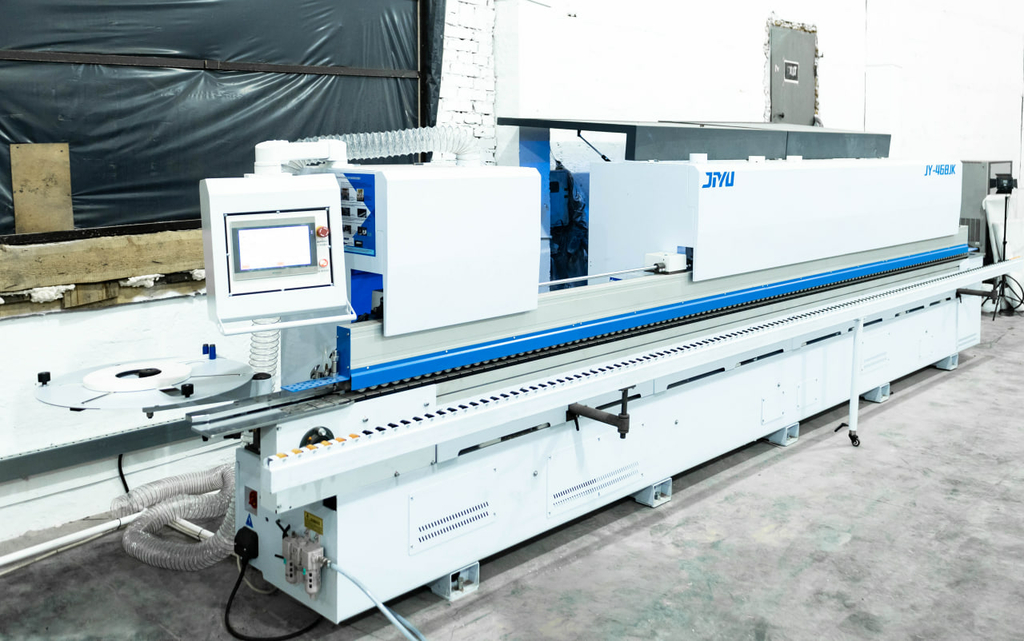

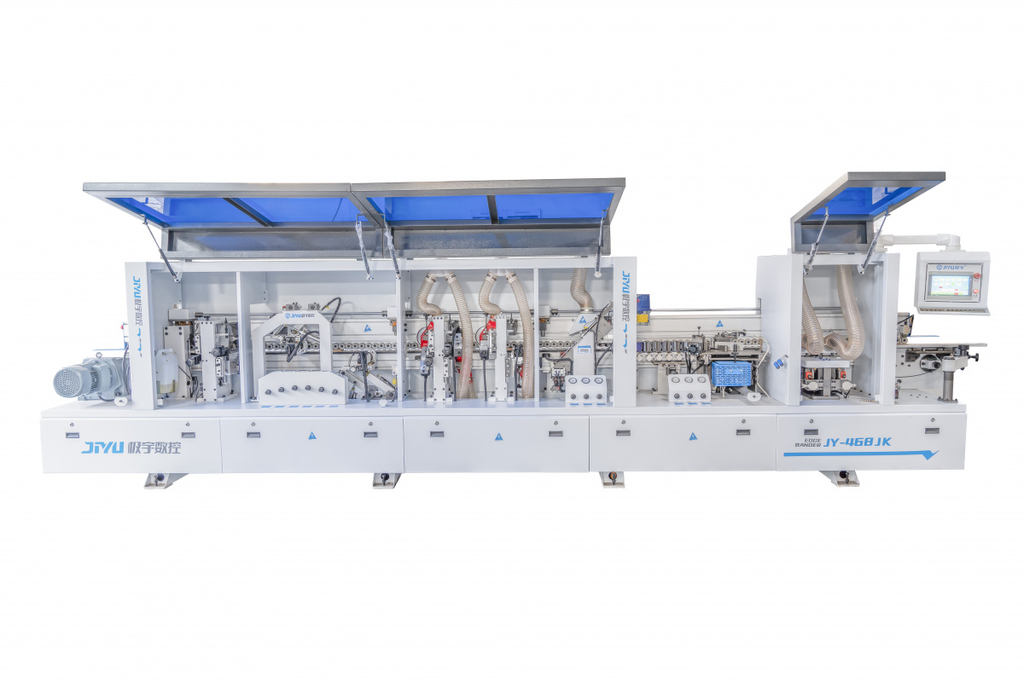

Автоматический кромкооблицовочный станок JIYU JY-468JK

УЗЕЛ ПРИФУГОВКИ

Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 квт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 60мм

КЛЕЕВАЯ ВАННА И УЗЕЛ ПОДАЧИ

Клеевая ванна с нижним расположе нием, не требует перенастройки на толщину материала, обеспечива ет безупречное нанесение клея-расплава на торец обрабаты ваемой детали

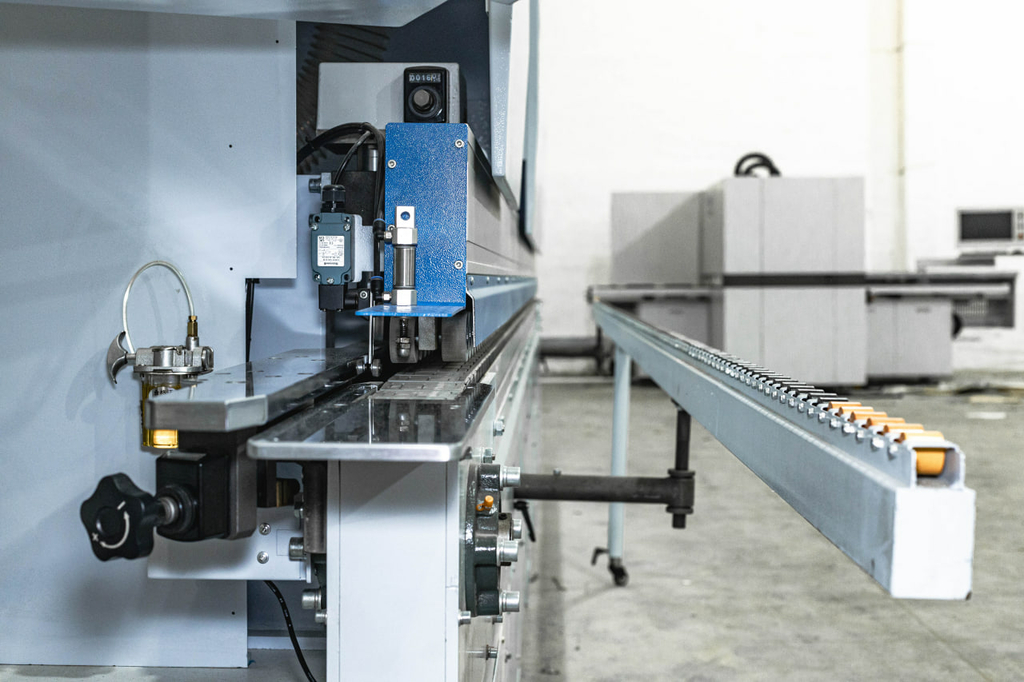

Узел подачи рулонного и полосового кромочного материала
Узел подачи кромки точно и деликат но подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромоч ным материалом

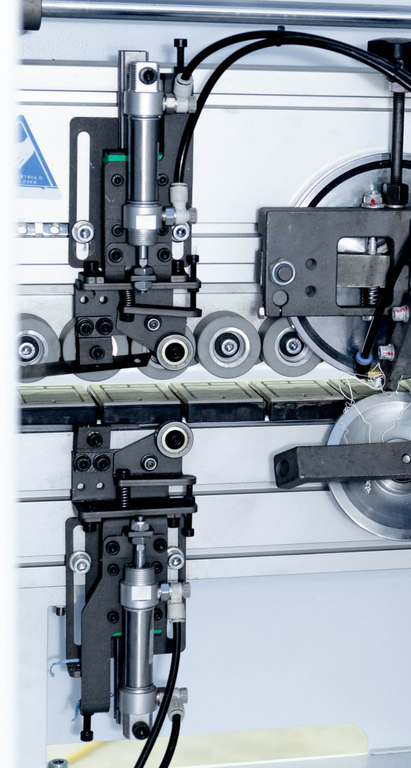

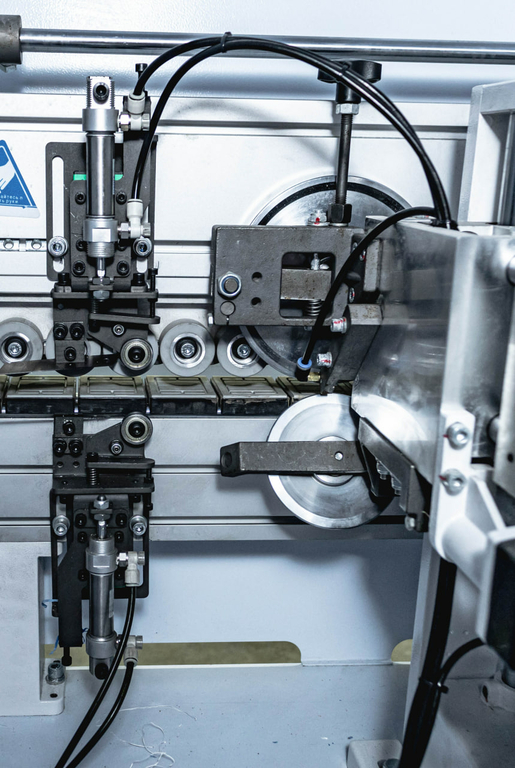

ПРИЖИМНОЙ УЗЕЛ

Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механиз мом очистки.

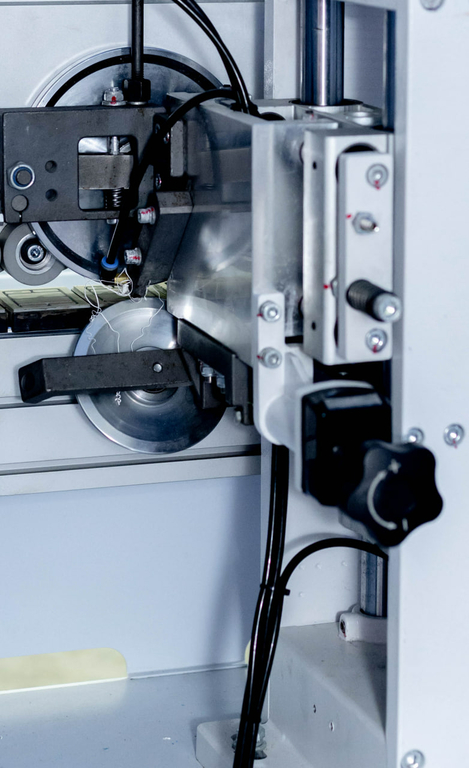

ТОРЦОВОЧНЫЙ УЗЕЛ С ДВУМЯ ВЫСОКОЧАСТОТНЫМИ МОТОРАМИ

Оснащен высоко оборотистыми двигателями 12000 об/мин; совершая движение по линейным направляю щим, обеспечивает точное торцева ние в размер пильными дисками D-100мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.

ФРЕЗЕРНЫЙ УЗЕЛ С ПРЯМЫМИ НОЖАМИ

Оснащен двумя высокооборотистыми моторами по 0,75 квт с оборотами 12000 об/мин. Узел оснащен 2 фрезами с прямыми ножами

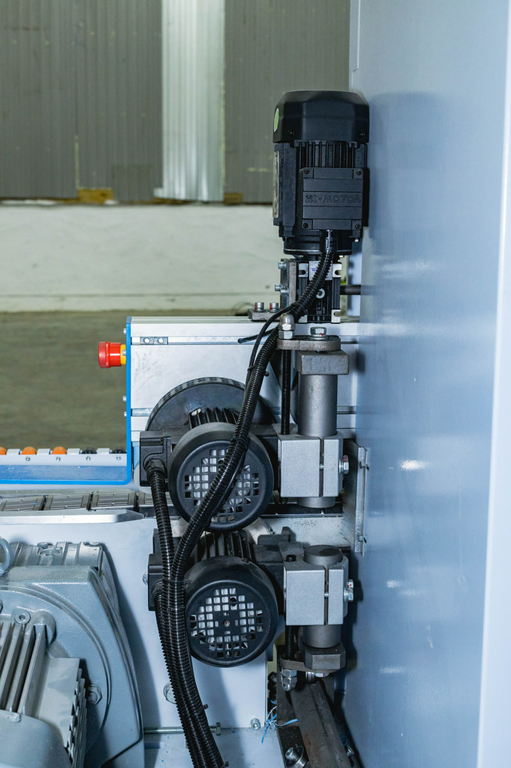

ФРЕЗЕРНЫЙ УЗЕЛ С РАДИУСНЫМИ ФРЕЗАМИ

Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.

Массивные копировальные устрой ства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.

ЦИКЛЕВОЧНЫЙ УЗЕЛ С РАДИУСНЫМИ НОЖАМИ R=2ММ

Циклевочный агрегат для кромок толщиной 2 мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.

УЗЕЛ ПЛОСКОЙ ЦИКЛИ

Предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработ ку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала

УЗЕЛ ПОЛИРОВКИ

Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.

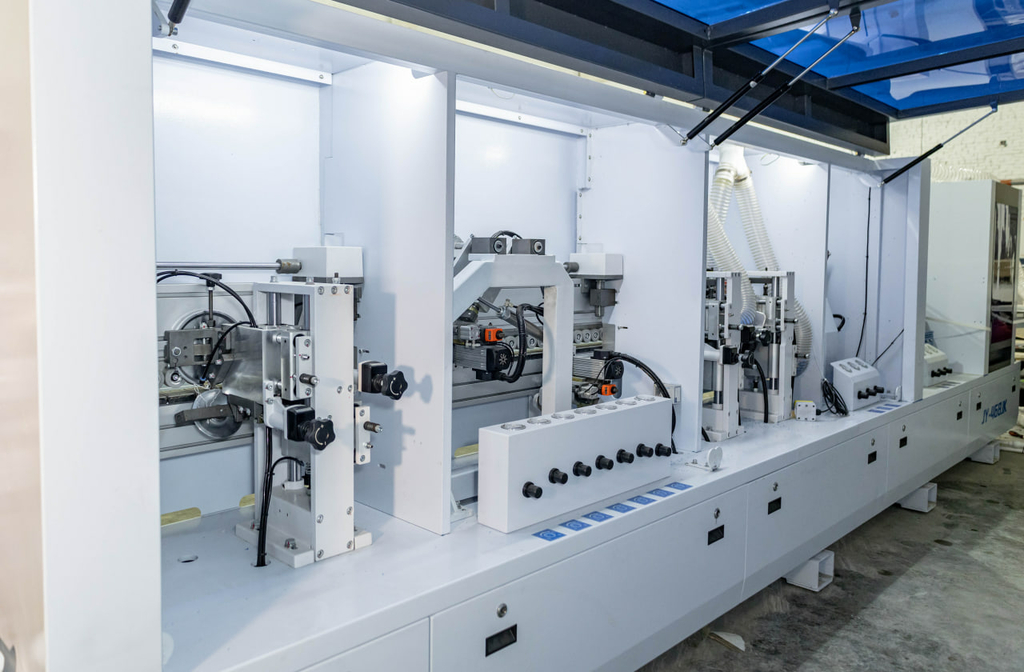

ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)

СТАНИНА

Станина станка изготовлена из толстостенной стали с реализо ванными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

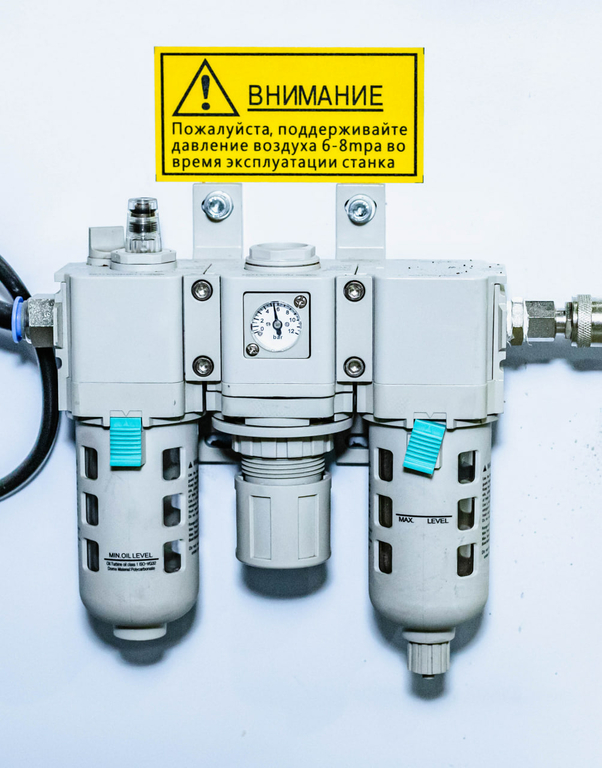

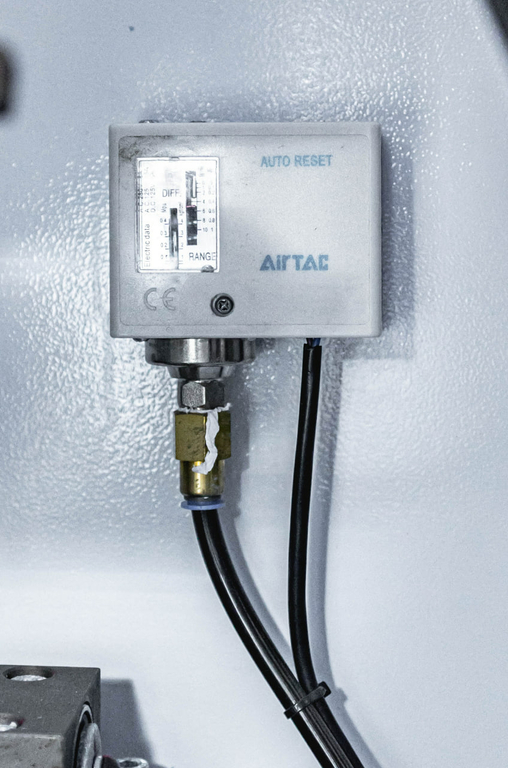

ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ

AirTAC

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ

Электрические компоненты от проверенных мировых производи телей, в том числе Schneider Electric промышленной серии.

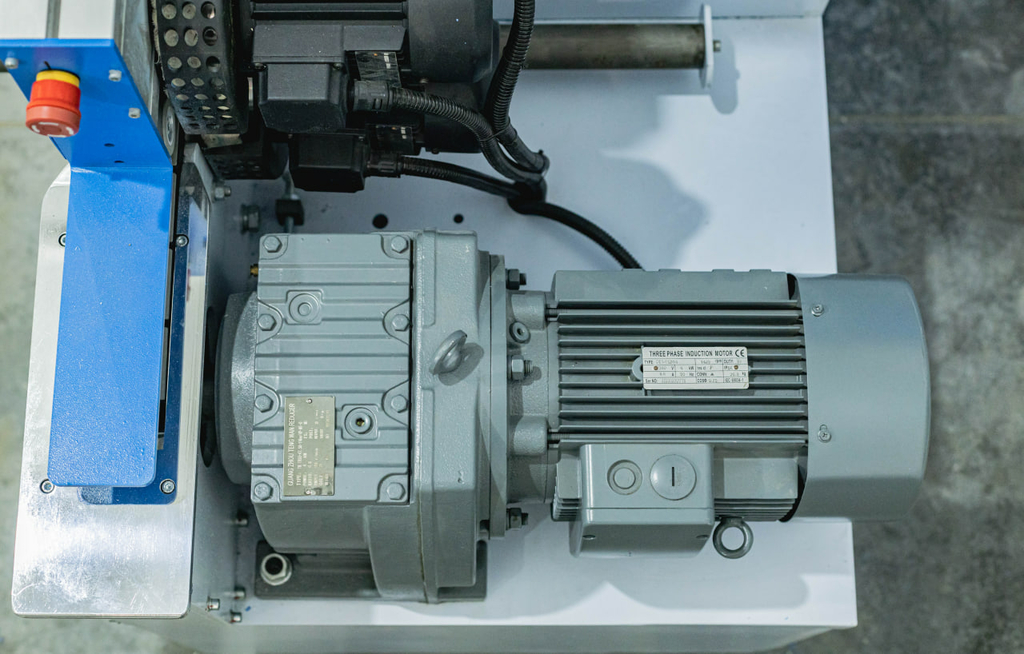

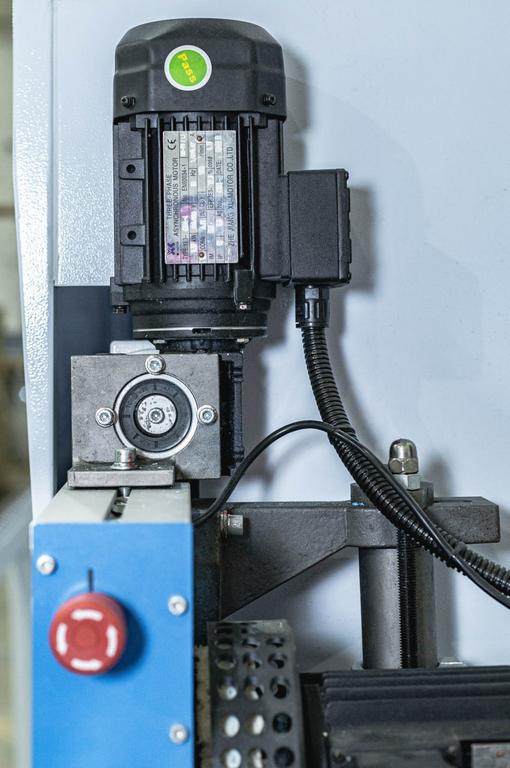

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА

Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.

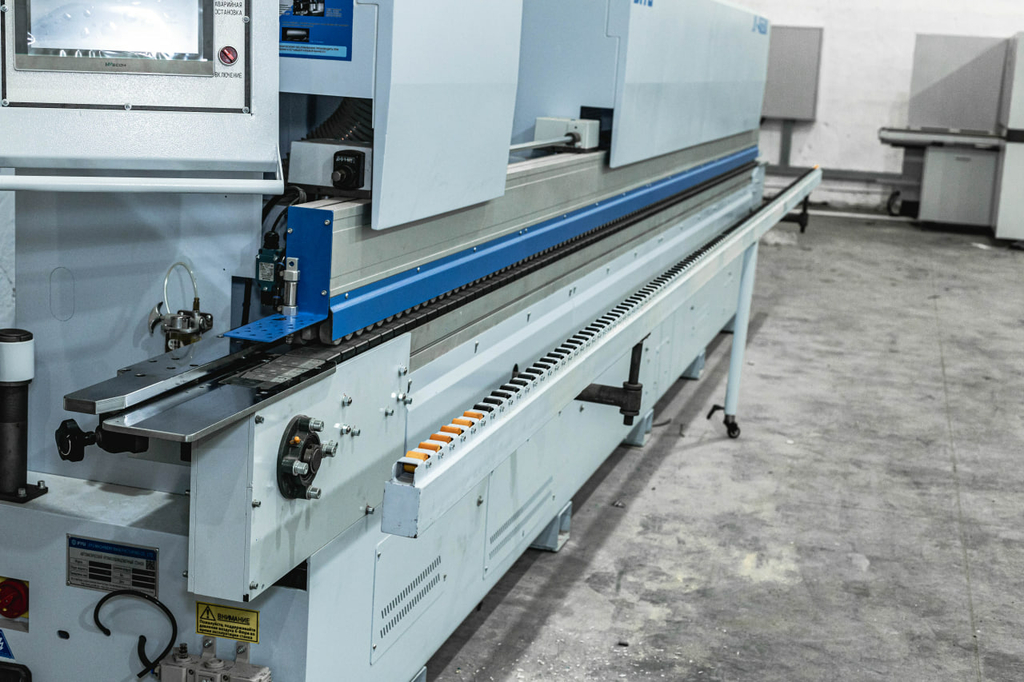

Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надеж но перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук/

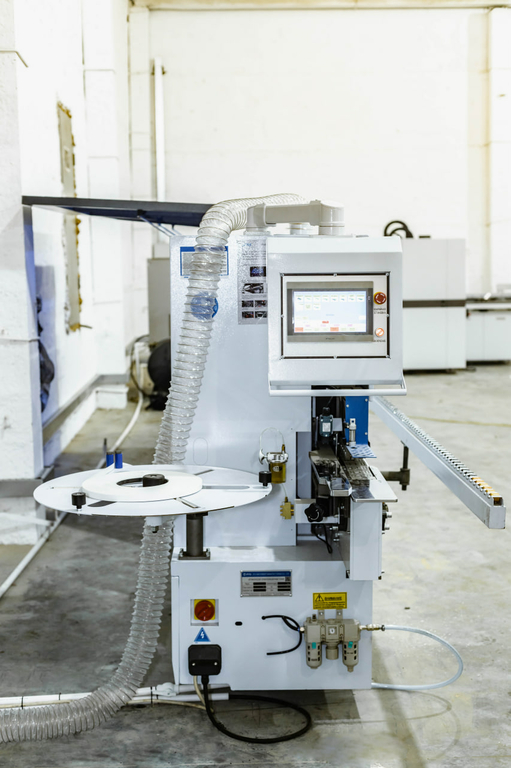

ПУЛЬТ УПРАВЛЕНИЯ

Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.

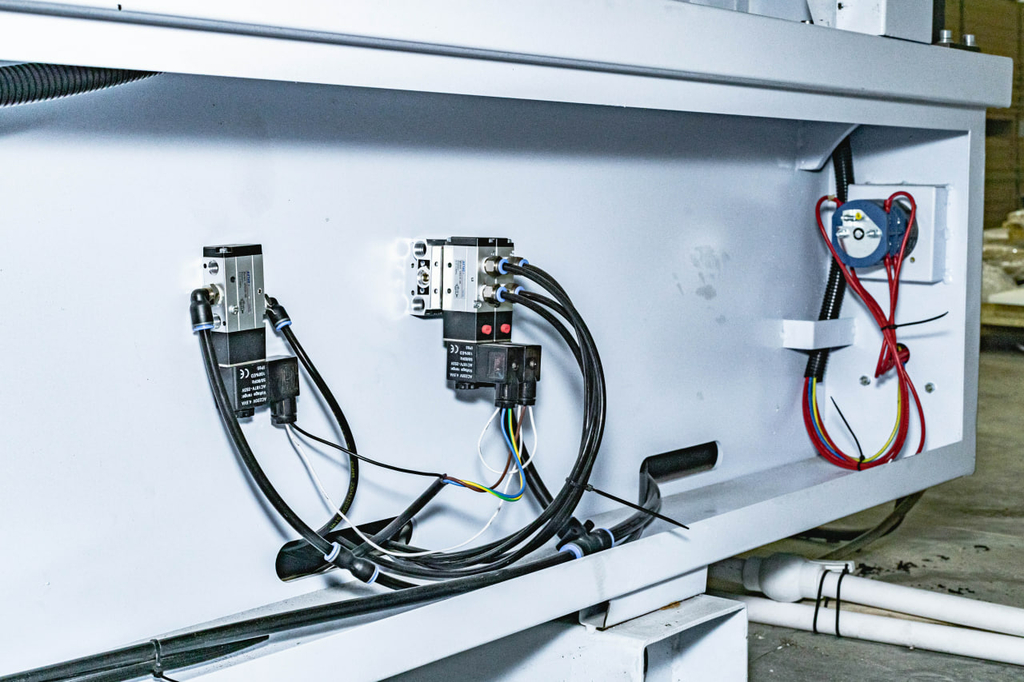

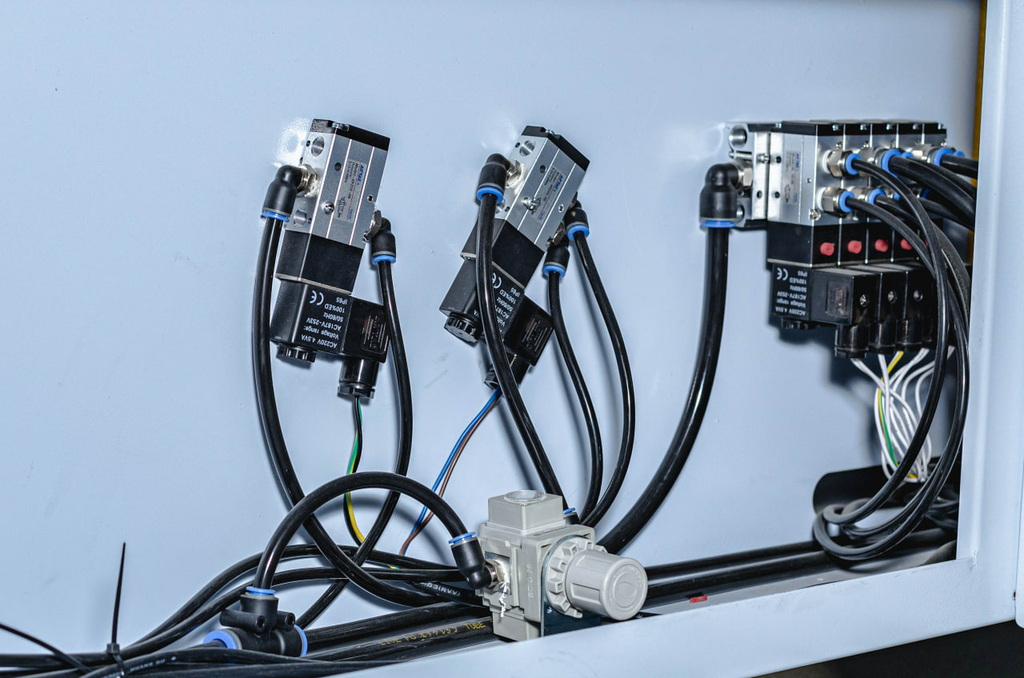

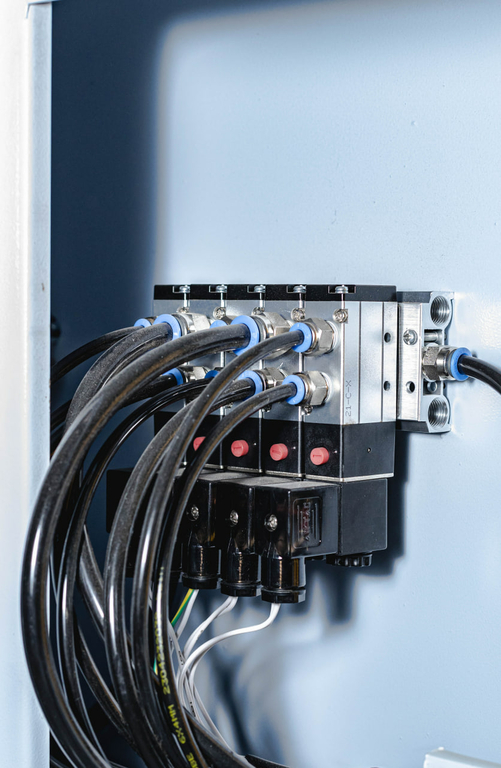

AIRTAC/EASUN

Электромагнитные клапана управления пневмосистемами
