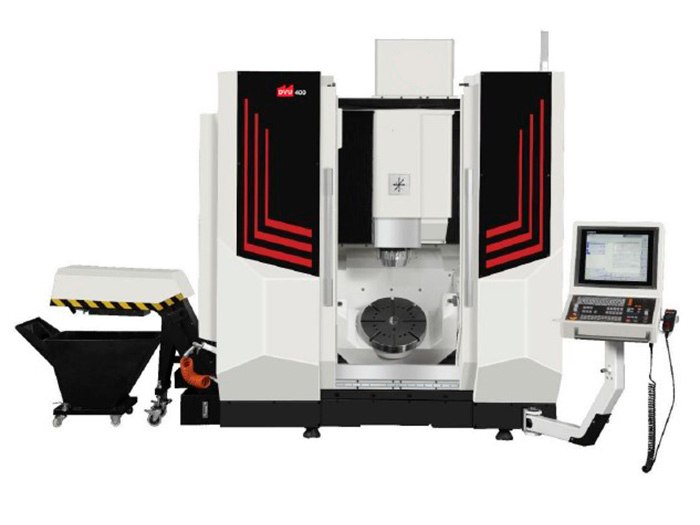

5-осевой фрезерный обрабатывающий центр DVU(T)-500 BBT40
Артикул: mos5-osevoy-frezernyy-obrabatyvayushchiy-tsentr-fabtec-dvu-t-500-bbt40 Код товара: 101515
Особенности
• Конструкция фрезерного обрабатывающего центра спроектирована с использованием динамического анализа и FEA для оптимальной прочности, жесткости и устойчивости. Увеличенные ребра жесткости и усиленные конструктивные элементы обеспечивают высокую жесткость. Основные части станка, такие как станина, поперечина и бабка, изготовлены из высокопрочного чугуна литьем по выплавляемой модели с последующим отжигом/вибрационным снятием напряжения;
• Высокоскоростной и высокоточный шпиндельный узел Siemens большого диаметра обеспечивает скорость до 12000 об/мин. Шпиндель сбалансирован для исключения резонанса, использует высокоточные подшипники и качественную смазку для долговечности. Встроенная система продувки очищает отверстия, опционально доступен шпиндель на 20000 об/мин;
• Поворотный стол создает большой крутящий момент и точность вращения. Конструкция в форме люльки, упорные подшипники и червячный редуктор повышают жесткость и точность. Энкодеры контролируют точность вращения. Также опционально доступен моментный двигатель, для тяжелых силовых режимов резания и для токарной обработки, что превратит станок в полноценный вертикальный пятиосевой токарно-фрезерный центр;
• Мощная и одна из наиболее передовых система управления ЧПУ Siemens SINUMERIK 840D или One существенно облегает работу со станком на каждом этапе. Функция Rotation Tool Center Point (RTCP) позволяет одновременное управление по 5 осям, удерживая точку контакта инструмента неподвижной при изменении ориентации инструмента. Знаменитое диалоговое программирование от Siemens, позволяет создавать качественные УП прямо за станком. Это упрощает программирование и компенсирует длину инструмента в пространстве;
• Станок оснащен серводвигателями Siemens и собран на линейных направляющих качения по осям XYZ и ШВП с преднатягом для обеспечения жесткости и высокой точности. Ось Y перемещается в центре для быстрого и стабильного движения;
• Магазин инструментов для прямого захвата шпинделем упрощает смену инструмента, опционально вместимость может быть увеличена;
• Телескопические крышки установлены на всех осях для защиты направляющих стружки, мусора и охлаждающих жидкостей. Наклонный поддон и транспортер эффективно удаляют стружку;
• Компактные габариты станка экономят площадь пола, но в тоже время конструкция защитного кабинета обеспечивает легкий доступ к рабочему столу и обслуживаемым узлам. Автоматический смазочная станция подает масло к направляющим, шарико-винтовым парам и подшипникам, продлевая срок службы станка;
• В комплект входит бак для СОЖ с двигателем, шлангами и форсунками. Система обеспечивает быстрое и эффективное охлаждение режущего инструмента и заготовок, повышая производительность и чистоту резки и обеспечивая эффективное удаление стружки из зоны резания. Пневматическая система использует сжатый воздух для очистки конуса шпинделя и уплотнения, предотвращая попадание стружки и охлаждающей жидкости.
Рекомендации
• Высокоскоростные, производительные, высокоточные 5-осевые фрезерные станки со станиной мостового типа обладают высокой жесткостью, что обеспечивает точность и высокую эффективность работы. За счет компоновки и быстроходного шпинделя они подходят для обработки сложных и объемных деталей с минимумом переустановов;
• 5-осевой вертикальный обрабатывающий центр с ЧПУ серии DVU - это точный и надежный станок для самых сложных условий работы. Благодаря портальной конструкции, включающей 3 линейные оси и 2 поворотные оси, он может осуществлять одновременное управление по 5 осям. Обладает высокими динамическими характеристиками, точностью, эффективностью и жесткостью;
• Центр предназначен для комплексной обработки заготовок из стали, чугуна, цветных металлов и сплавов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, металлургической, горнодобывающей, станкостроительной промышленности.
Стандартная комплектация DVU(T)-500 BBT40
- Электросистема, подключение 3/380х50А
- Система управления Siemens SINUMERIK One или 840D с 15-дюймовым цветным ЖК-дисплеем
- Шпиндельный мотор Siemens, сервомоторы и приводы Siemens
- Защитный кабинет
- Поворотный стол с осями A и C
- Шпиндель с прямым приводом на 12000 об/мин
- Линейные направляющие качения по осям X/Y/Z и ШВП
- Магазин инструмента на 24 позиции
- Режим ручной подачи маховиком MPG
- Система продувки и герметизация шпинделя
- Система жидкостного охлаждения маслом
- Поддержка цикла жёсткого нарезания резьбы
- Автоматическая система смазки
- Система охлаждения
- Транспортер стружки ленточного типа тележкой
- Концевой выключатель двери
- Кондиционер для электрического оборудования
- Воздушный пистолет
- Рабочее освещение
- Сигнальная лампа
- Ящик с инструментами и ручными инструментами
- Опорные подушки и анкерные болты
- Цвет: RAL 9016 (белый), RAL 7013 (коричнево-серый) и RAL 3000 (красный)
- Документация (1 руководство по эксплуатации станка, 1 руководство по ЧПУ, 1 тестовая диаграмма, 1 упаковочный лист)
Дополнительная комплектация DVU(T)-500 BBT40
- Система охлаждения через шпиндель под давлением 5 МПа
- Система охлаждения через шпиндель под давлением 7 МПа
- Трубка и сопло для постоянной подачи воздуха
- Поворотный стол для токарной обработки
- Инструментальный магазин на 30/40 позиций
- Система измерения заготовок,COMP 40
- Система измерения заготовок, RENISHAW + радиопередатчик
- Система измерения инструмента, T24E-13-149,METRO
- Система измерения инструмента, TS27R,RENISHAW
- Система измерения поломки инструмента (сверло)
- Система измерения поломки инструмента, тип с игловым маятником
- Бумажный фильтр для частиц размером 25 мкм
- Магнитный сепаратор бумажного фильтра
- Маслоотделитель
- Удалитель масляного тумана
- Пистолет подачи СОЖ для смыва стружки
- Чиллер для охлаждения шпинделя (водяной)
- Чиллер для охлаждающей жидкости
- Линейные шкалы X/Y/ZHEIDENHAIN/RENISHAW
- Автоматическая дверь
Технические характеристики DVU(T)-500 BBT40
| Характеристика | Значение |
|---|---|
| Система чпу | Sinumerik ONE |
| Производитель | Китай |
| Код номенклатуры | КА-00071133 |
| Страна-производитель | КНР |
| Оси | 5 |
| Тип привода | шарико-винтовая пара / червячная пара |
| Размер стола, мм | 500 |
| Грузоподъемность, кг | 500 |
| Поворот стола, ° | 360° |
| Угол наклона стола, ° | от +110° до -140° |
| Тип направляющих | линейные |
| Расстояние от торца шпинделя до стола, мм | 170 – 650 |
| Количество одновременно управляемых осей | 5 |
| Ход по оси х, мм | 575 |
| Ход по оси y, мм | 615 |
| Ход по оси z, мм | 480 |
| Ход по осям x/y/z, мм | 575 / 615 / 480 |
| Скорость быстрого хода по осям х/y/z, м/мин | 30 / 30 / 30 |
| Максимальная скорость вращения оси a/с, об/мин | 20 / 80 |
| Конус шпинделя | BBT-40 или BT-40 |
| Частота вращения шпинделя, об/мин | 12000 |
| Крутящий момент шпинделя (продолжительно / 30 мин), нм | 57 / 63 |
| Тип привода шпинделя | прямой |
| Количество инструмента, шт | 24 (опц. 30 / 40 / 50 / 60) |
| Максимальная масса инструмента, кг | 8 |
| Время смены инструмента, сек | 2 |
| Тип сменщика инструмента | манипулятор |
| Максимальный диаметр инструмента, мм | 74 (150 без смежных инструментов) |
| Максимальная длина инструмента, мм | 270 |
| Точность позиционирования по осям x/y/z, мм | 0.008 |
| Повторяемость по осям x/y/z, мм | 0.005 |
| Повторяемость по осям a / с, ʺ | 6 / 6 |
| Позиционирование по осям a / с, ʺ | 12 / 12 |
| Электропитание, в/гц | 3x380/50 |
| Давление воздуха, бар | 6 |
| Мощность двигателя, квт | 9 / 10.8 |
| Мощность сервомоторов x, y, z, квт | 3 / 4.5 / 3.55 |
| Длина, мм | 4621 |
| Ширина, мм | 4292 |
| Высота, мм | 2850 |
| Вес, кг | 11500 |
| Размер упаковки, мм | 3650 х 2650 х 3020 |
Комплектация DVU(T)-500 BBT40
Стандартная комплектация DVU(T)-500 BBT40
- Электросистема, подключение 3/380х50А
- Система управления Siemens SINUMERIK One или 840D с 15-дюймовым цветным ЖК-дисплеем
- Шпиндельный мотор Siemens, сервомоторы и приводы Siemens
- Защитный кабинет
- Поворотный стол с осями A и C
- Шпиндель с прямым приводом на 12000 об/мин
- Линейные направляющие качения по осям X/Y/Z и ШВП
- Магазин инструмента на 24 позиции
- Режим ручной подачи маховиком MPG
- Система продувки и герметизация шпинделя
- Система жидкостного охлаждения маслом
- Поддержка цикла жёсткого нарезания резьбы
- Автоматическая система смазки
- Система охлаждения
- Транспортер стружки ленточного типа тележкой
- Концевой выключатель двери
- Кондиционер для электрического оборудования
- Воздушный пистолет
- Рабочее освещение
- Сигнальная лампа
- Ящик с инструментами и ручными инструментами
- Опорные подушки и анкерные болты
- Цвет: RAL 9016 (белый), RAL 7013 (коричнево-серый) и RAL 3000 (красный)
- Документация (1 руководство по эксплуатации станка, 1 руководство по ЧПУ, 1 тестовая диаграмма, 1 упаковочный лист)
Дополнительная комплектация DVU(T)-500 BBT40
- Система охлаждения через шпиндель под давлением 5 МПа
- Система охлаждения через шпиндель под давлением 7 МПа
- Трубка и сопло для постоянной подачи воздуха
- Поворотный стол для токарной обработки
- Инструментальный магазин на 30/40 позиций
- Система измерения заготовок,COMP 40
- Система измерения заготовок, RENISHAW + радиопередатчик
- Система измерения инструмента, T24E-13-149,METRO
- Система измерения инструмента, TS27R,RENISHAW
- Система измерения поломки инструмента (сверло)
- Система измерения поломки инструмента, тип с игловым маятником
- Бумажный фильтр для частиц размером 25 мкм
- Магнитный сепаратор бумажного фильтра
- Маслоотделитель
- Удалитель масляного тумана
- Пистолет подачи СОЖ для смыва стружки
- Чиллер для охлаждения шпинделя (водяной)
- Чиллер для охлаждающей жидкости
- Линейные шкалы X/Y/ZHEIDENHAIN/RENISHAW
- Автоматическая дверь
