Стружкоотсосы (пылеуловитель, вентиляционная установка) предназначены для удаления сухих не склонных к слипанию материалов.
Установки подходят для любого вида стружки: дерево, пластик, металл. Способны работать в режиме 24/7 в условиях мебельных и столярных производств, в производстве пластиковых, алюминиевых окон и дверей, а также пищевой и сельскохозяйственной промышленности.
Применяются стружкоотсосы для обслуживания станков форматно-раскроечной группы, станков с ЧПУ, обрабатывающих станков.
Универсальны и имеют высокую производительность. Являются начальной ступенью очистки газа от пыли, т.к. улавливают только крупные частицы.
Применяются стружкоотсосы для обслуживания станков форматно-раскроечной группы, станков с ЧПУ, обрабатывающих станков.
Универсальны и имеют высокую производительность. Являются начальной ступенью очистки газа от пыли, т.к. улавливают только крупные частицы.
Виды пылеулавливающих стружкоотсосов
Выделяют 2 больших подвида стружкоотсосов: карманного (рукавного) типа и картриджного типа.

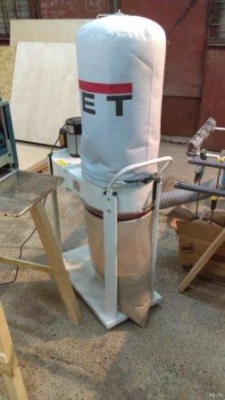

Карманного типа — привычный всем стружкоотсос, похожий на пылесос. Имеет один карман (рукав) из нетканого материала. Карманные фильтры очищаются только вручную.
Картриджного типа отличаются наличием картриджей. В них больше фильтровального материала, соответственно качество очистки лучше. Способов очистки фильтра больше: механическая очистка, ручная или пневмоочистка.
Карманного типа — привычный всем стружкоотсос, похожий на пылесос. Имеет один карман (рукав) из нетканого материала. Карманные фильтры очищаются только вручную.
Картриджного типа отличаются наличием картриджей. В них больше фильтровального материала, соответственно качество очистки лучше. Способов очистки фильтра больше: механическая очистка, ручная или пневмоочистка.
Подбор стружкоотсоса и расчёты
Чтобы определиться, какой стружкоотсос подходит для Вашего производства, нужно определиться со следующими основными параметрами:
1. Какую необходимо обеспечить производительность для нормальной работы оборудования (м3/час).
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
3. Создаваемое разряжение на входе (Па).
Рекомендации по выбору производительности
После определения основных параметров, необходимо сделать все расчеты и чертежи.
Советуем доверить все работы по подбору и производству профессионалам в этой сфере. Если сделать неверные расчеты и чертежи, установка будет работать неверно или не будет работать совсем.
1. Какую необходимо обеспечить производительность для нормальной работы оборудования (м3/час).
2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с).
3. Создаваемое разряжение на входе (Па).
Рекомендации по выбору производительности
После определения основных параметров, необходимо сделать все расчеты и чертежи.
Советуем доверить все работы по подбору и производству профессионалам в этой сфере. Если сделать неверные расчеты и чертежи, установка будет работать неверно или не будет работать совсем.
| Тип станка | Необходимая производительность фильтра, м³/час |
|---|---|
| Четырехсторонние станки | 4-х шпиндельные: 6000 – 8000 5-и шпиндельные: 8000 – 10000 6-и шпиндельные: 10000 – 12000 7-и шпиндельные: 12000 – 14000 |
| Фуговальные станки | 400 мм: 2000 600 мм: 2000 – 3000 |
| Рейсмусовые станки | 400 мм: 2000 600 мм: 2000 – 3000 800 мм: 3000 – 4000 |
| Фуговально–рейсмусовые станки | 400 мм: 2000 |
| Круглопильные станки | 1250 |
| Торцовочные станки | 1000 – 1250 |
| Фрезерные станки | 2000 |
| Комбинированные станки | 1250 – 2000 |
| Ленточнопильные станки | 1000 – 1250 |
| Сверлильно–пазовальные станки | 1000 – 1250 |
| Цепно–долбежные станки | 1000 |
| Круглопалочные станки | 1000 |
| Калибровально–шлифовальные станки | 400 мм: 3000 600 мм: 4000 – 5000 1000 мм: 5000 – 7000 |
| Шлифовальные станки | 3000 |
Комплектация пылеулавливающих стружкоотсосов
Все стружкоотсосы имеют одинаковую базовую комплектацию:
Кроме того, в комплект стружкоотсосов входят коллекторы, крепёжные соединительные элементы: болты, бандажи, рабочий инструмент.
- корпус из углеродистой стали с окраской;
- пылевой вентилятор;
- фильтры карманные или картриджные;
- бункер или мешок для сбора пыли.
Кроме того, в комплект стружкоотсосов входят коллекторы, крепёжные соединительные элементы: болты, бандажи, рабочий инструмент.
Промышленный рукавный стружкоотсос
Технические характеристики
Технические характеристики зависят от комплектации. Под каждого клиента создается проект, основанный на подробном опросе о производстве и характере стружки.
Каждый параметр таблицы может меняться по требованию заказчика.
Технические характеристики, на примере стружкоотсоса «Союз-УВП 1200»:
Каждый параметр таблицы может меняться по требованию заказчика.
Технические характеристики, на примере стружкоотсоса «Союз-УВП 1200»:
| Характеристика | Данные |
|---|---|
| Степень очистки воздуха до | 99,9% |
| Класс фильтра установки | F9 (высокий) |
| Минимальная величина улавливаемых частиц, мкм | 20 |
| Эксплуатационный (рабочий) диапазон улавливаемых пылевых частиц, мм | от 0,12 и более |
| Интервал регенерации фильтров непрерывной работы, час | 2 — 8 |
| Продолжительность регенерации фильтров, минут | 1 — 3 |
| Срок службы оборудования, лет | 7 |
| Производительность максимальная, м³/час | Подбирается индивидуально |
| Количество накопительных мешков, шт. | Подбирается индивидуально |
| Напряжение, В | 380 |
Принцип работы промышленного стружкоотсоса
Загрязненный воздух через воздуховод поступает в приемную камеру. Далее он распределяется в фильтровальные карманы (рукава) или картриджи, в зависимости от типа фильтра. Чистый воздух проходит через фильтры наружу, а пыль остается внутри рукава.
Периодически рукава засоряются и их необходимо регулярно чистить. Регенерация фильтрующих элементов производится вручную, встряхиванием или продувкой сжатым воздухом.
Периодически рукава засоряются и их необходимо регулярно чистить. Регенерация фильтрующих элементов производится вручную, встряхиванием или продувкой сжатым воздухом.
Преимущества пылеулавливающих стружкоотсосов
- Тёплый воздух не выходит наружу.
- Не нуждается в специализированном месте из-за небольших размеров.
- Оперативность при подготовке к работе.
- Простотой в обслуживании.
